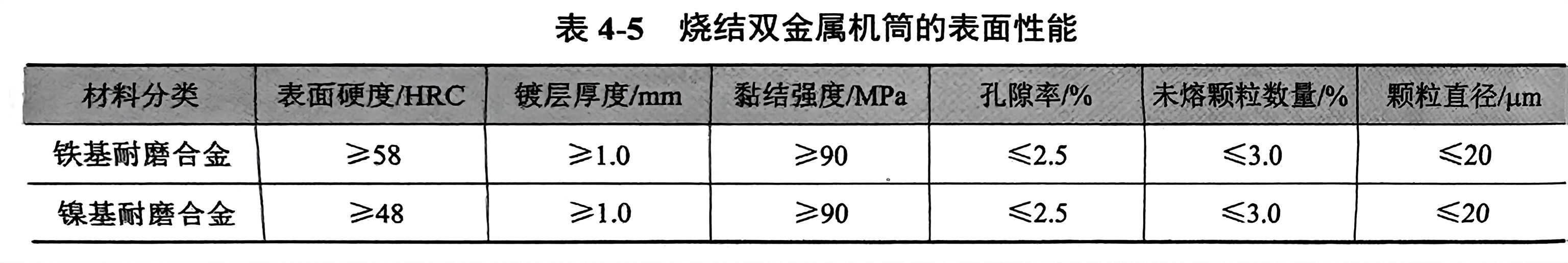

挤出工艺中渗氮钢的机筒内孔表面应进行氮化处理，氮化层深度不小于 0.4mm；机筒工作表面氮化硬度不低于940HV；脆性不大于2级。烧结双金属机筒的表面性能应符合表4-5的规定。

采用镀硬铬的机筒，镀层厚度应不小于 0.06mm。其硬度应不低于 750HV，黏结强度和孔隙率应符合GB 11379的规定。

目前常用的螺杆和机筒材料如下：

① 45钢。其特点是成本低，取材容易，但强度、耐磨性和耐腐蚀性较差。

②40Cr 钢。其性能优于 45 钢，但往往要镀上一层铬（一般镀铬层为 0.05~0.1mm），以提高其耐磨损和耐腐蚀的能力，但对镀铬层的要求较高，镀层过薄易于磨损，过厚则易剥落，镀层剥落后反而加速磨损和腐蚀。

③ 38CrMOAIA 氮化钢。这种材料的综合力学性能比较优异，应用比较广泛，但这种材料抵抗氯化氢腐蚀的能力较40Cr 钢低，且价格较高。

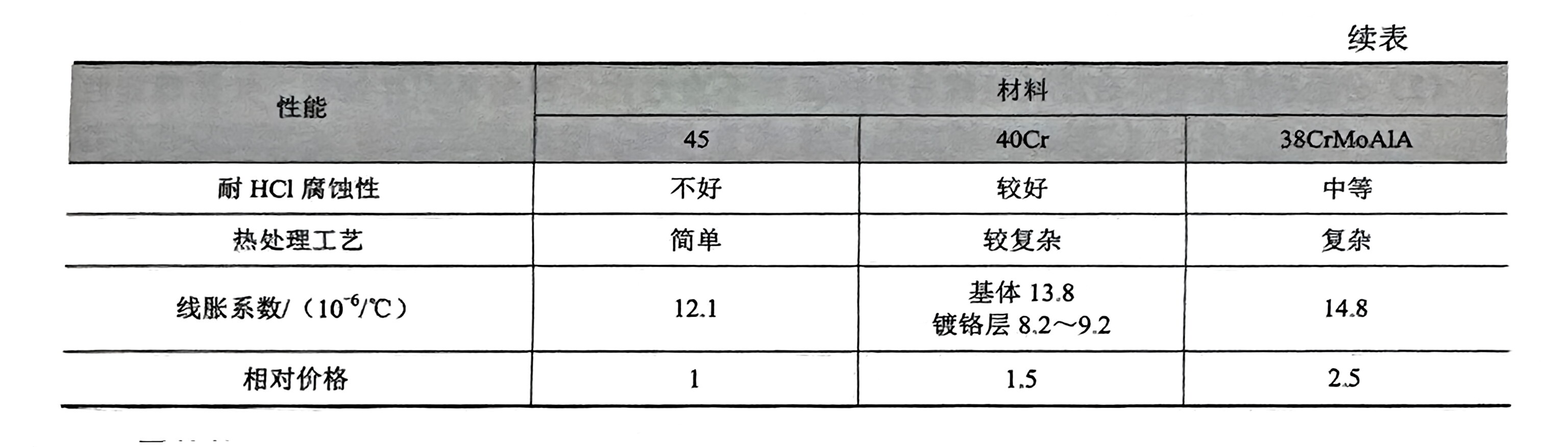

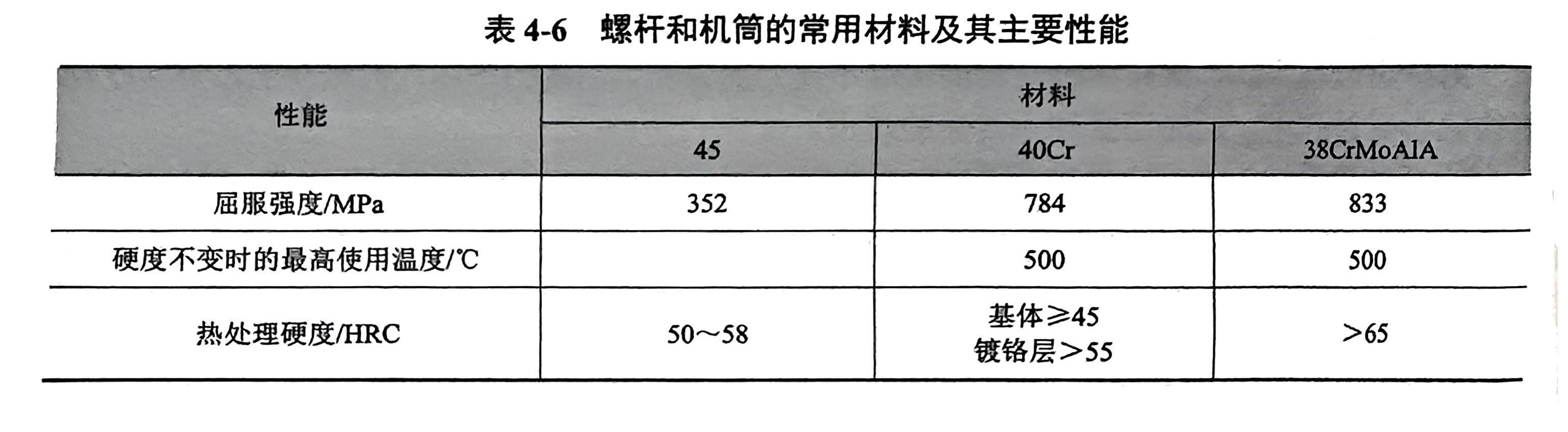

表4-6列出了螺杆和机筒的常用材料及其主要性能。

能
