福建厦门湖里岐山北路516号清华海峡研究院
您好！欢迎访问厦门威伯伦科技有限公司网站！
400-0592-586
steve@weibolun.com​

技术资料

THE LATEST NEWS


橡胶，塑料，MIM，CIM 加工工艺

TO PROVIDE EXCELLENT PRODUCTS AND HIGH QUALITY SERVICES TO CUSTOMERS

螺杆和机筒材料的选择
来源: | 作者:长虹 | 发布时间: 176天前 | 122 次浏览 | 分享到:
挤出工艺中的螺杆和机筒需采用耐高温、耐磨损、耐腐蚀和高强度的优质材料，并符合JB/T—2011《塑料机械用螺杆、机筒》的规定。工作表面处理应采用渗氮处理，材料为渗氮钢，符合GB/T 3077和GB/T 18177的规定。螺杆工作表面氮化层深度不小于0.4mm，硬度不低于840HV，脆性不大于2级。烧结双金属螺杆的性能应符合特定规定，镀硬铬螺杆的镀层厚度不小于0.06mm，硬度不低于750HV，黏结强度和孔隙率需符合GB 11379的规定。

           挤出工艺中螺杆和机筒应采用耐高温、耐磨损、耐腐蚀和高强度的优质材料，这些材料还应具有切削性能好、热处理后残余应力小、热变形小等性能，螺杆和机筒的材料须符合JB/T—2011

《塑料机械用螺杆、机筒》的规定，具体如下。

（1）工作表面处理 采用渗氮处理的塑料机械用螺杆、机筒，其所用材料为渗氮钢，应符合GB/T 3077的规定，渗氮应符合GB/T 18177的规定，采用外国材料允许参照执行。

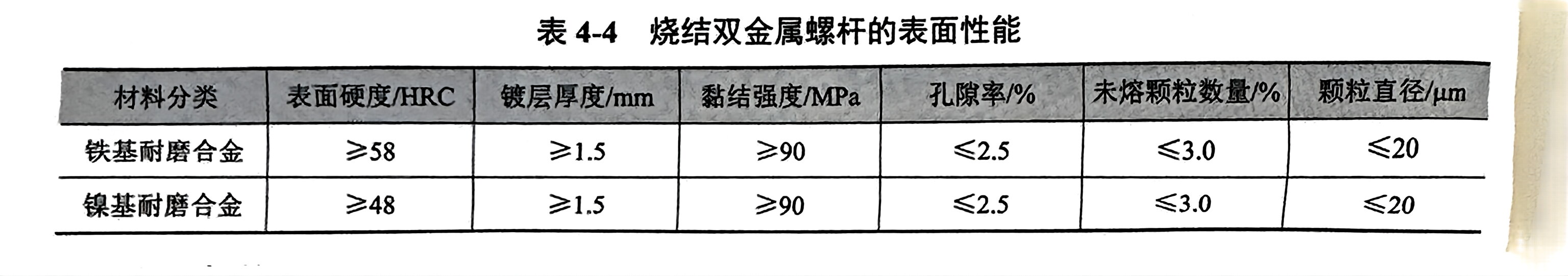

（2） 螺杆 滲 钢的螺杆工作表面应进行氮化处理，氮化层深度不小于0.4mm：螺杆外圆氮化硬度不低于840HV；脆性不大于2级。烧结双金属螺杆的工作表面性能应符合表4-4 的规定。采用镀硬铬的螺杆，镀层厚度不小于 0.06mm，其硬度不低于 750HV，黏结强度和孔隙率应符合 GB 11379 的规定。
