旋转油缸启闭机构特点

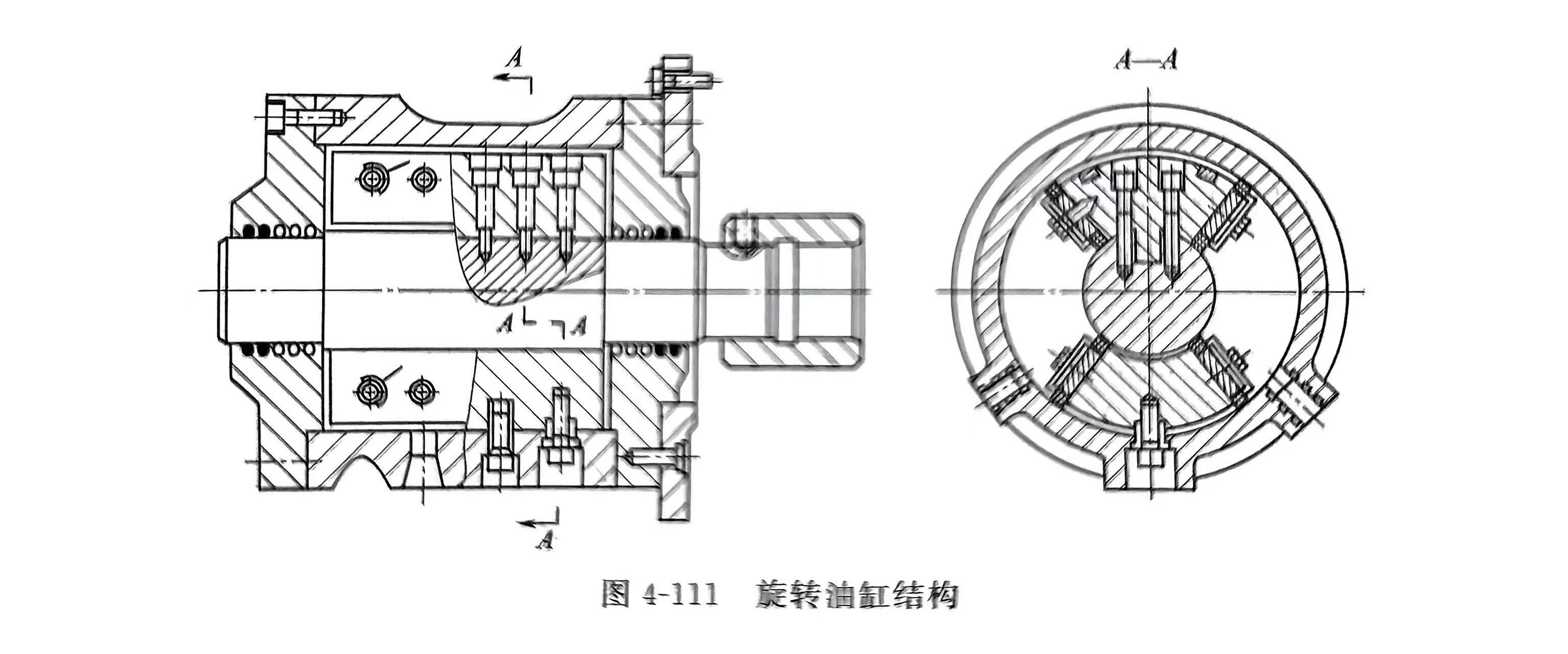

旋转油缸结构如图4-111所示。依靠压力油的压力推动转动块在油缸内转动，当压力油在转动块两侧轮换注入时，则形成转动块绕油缸中心旋转轴的摆动动作，其输出轴就显现为正反转，拖动与之相连的卸料门轴正反转，当正反转的角度设计准确后，即可保证卸料门的开启和关闭动作。

采用旋转油缸启闭机构传动链简单，安装简单，但油缸精度要求高，制造难度大，转动块易磨损，维修不便。所以现在很少运用。

摆动式卸料门通常配有锁紧装置，当卸料门关闭后锁紧装置将其锁定，卸料前需将锁紧装置打开，再将卸料门开启。锁紧装置常见的有插板式锁紧、两端销轴式锁紧和曲拐式锁紧三种形式。保证可靠锁紧的条件是：锁紧机构自锁；锁紧件要有足够预紧力。锁紧装置的自锁在机构设计中保证；预紧力大小在液压系统和电气控制系统设计中考虑。
