密炼机卸料及锁紧装置
来源: | 作者:吴霜 | 发布时间: 50天前 | 110 次浏览 | 分享到:

    卸料及锁紧装置是控制卸料门开启和闭锁的装置。其置于密炼室的下方,排料时,锁紧装置开关,卸料门打开,加料、密炼时、卸料门关闭,锁紧装置锁紧,防止漏料。

卸料及锁紧装置分类

卸料锁紧装置分为两大类,一是滑动式卸料门,二是摆动式(下落式)卸料门。滑动式卸料门开启与关闭为往复直线运动,一般由气缸驱动并锁紧。摆动式(下落式)卸料门开启与关闭以卸料门轴为旋转中心,多由液压缸驱动。摆动式(下落式)卸料门一般都配有单独的锁紧装置,常用的有曲拐式和插板式两种形式。

(1)滑动式卸料门装置

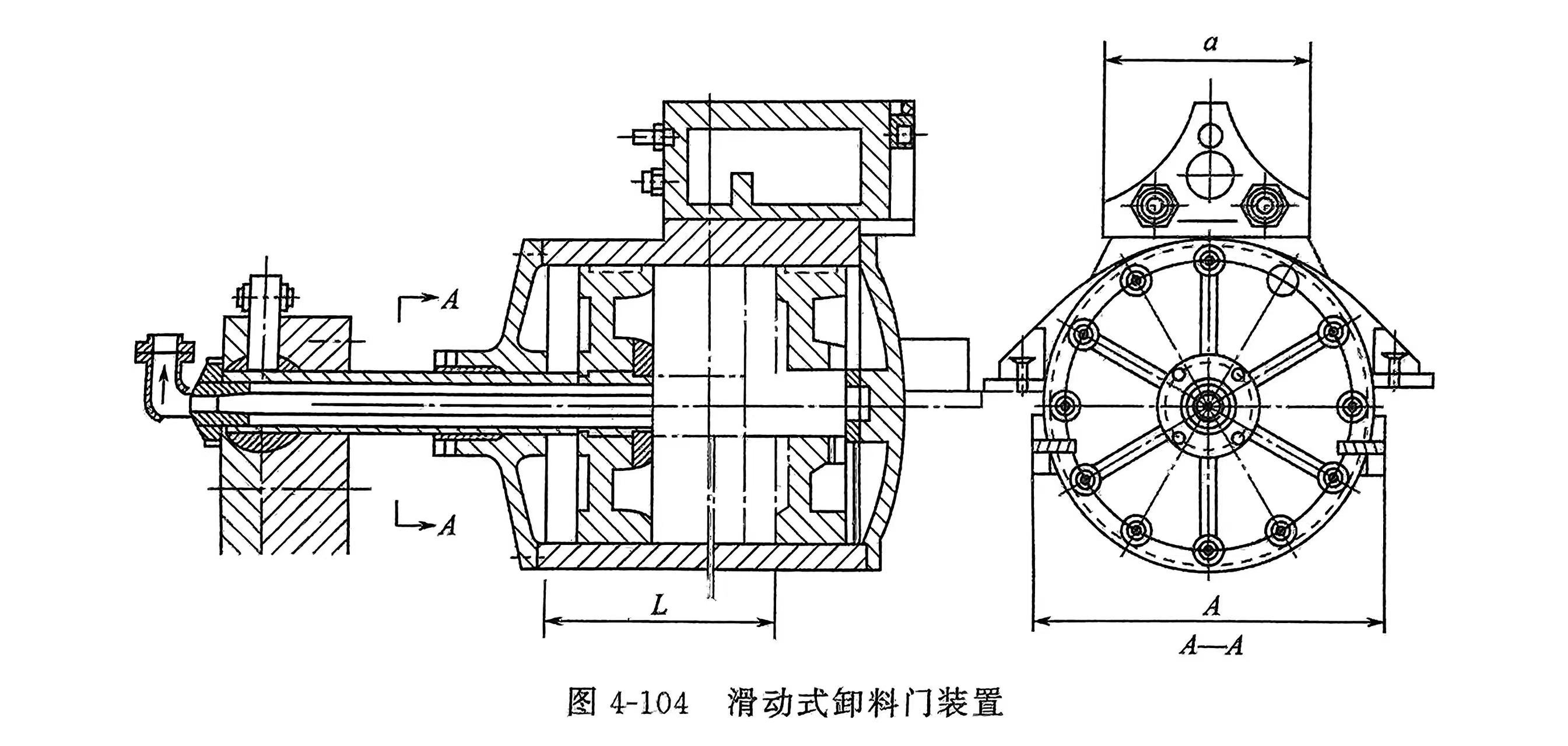

滑动式卸料门装置主要由气缸和卸料门组成,其结构如图4-104所示。卸料门呈三角形,固定在气缸上部。气缸体下面、侧面有垫板与密炼室底座的导轨接触,活塞杆一端固定在底座导轨端面大的横梁上,当压缩空气通入气缸时,可使气缸沿着底座的导轨往复运动,即可将卸料门打开或关闭。为保证滑动自如又不漏料,卸料门与密炼室的八字弧形面吻合,密封为间隙密封,间隙量由缸体上的调整垫板来调整。结构简单,操作检修方便。但八字弧形研和不好或磨损易产生漏料现象,开关门速度慢,故在新型密炼机上已经很少采用。

(2)摆动式(下落式)卸料门装置

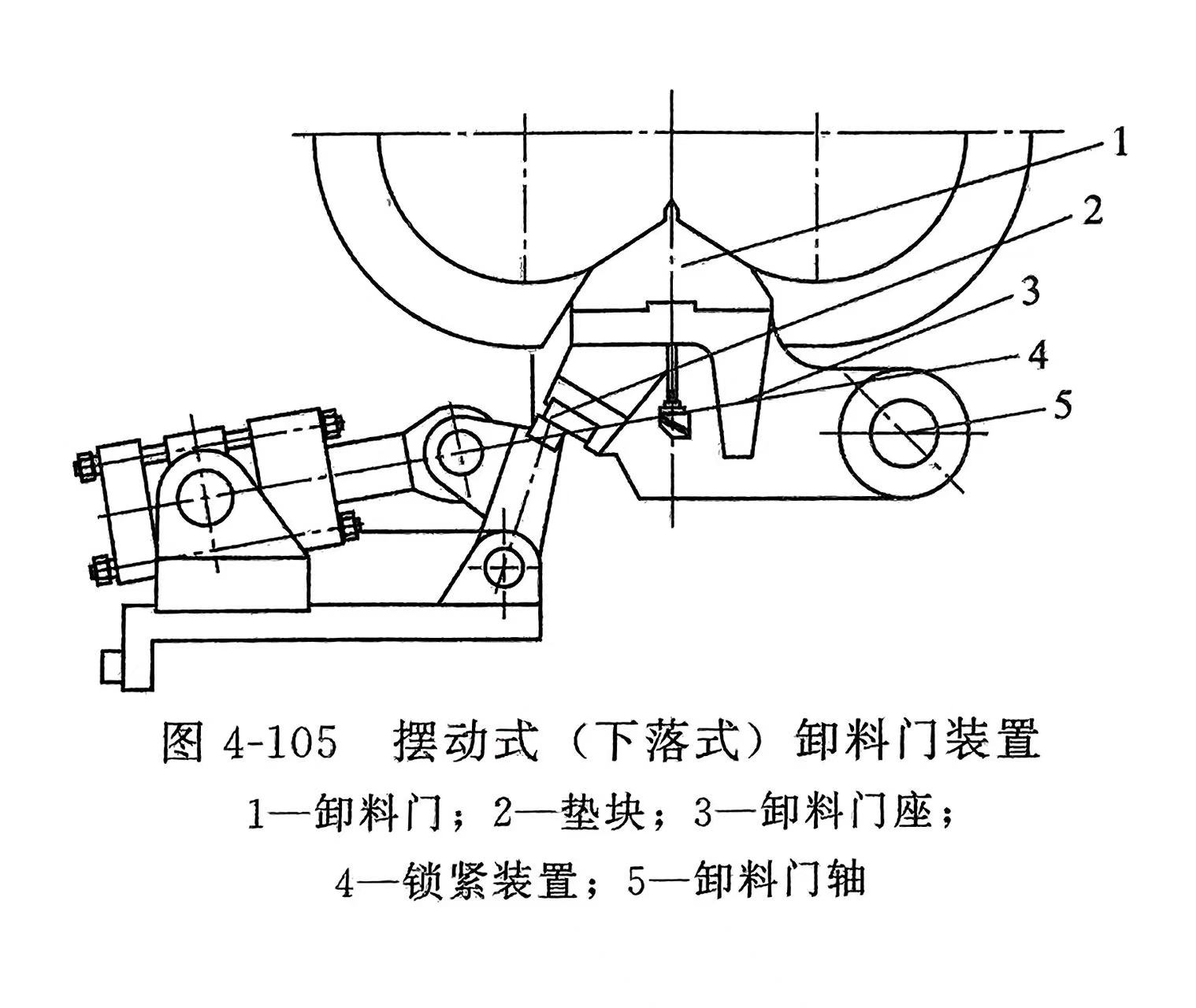

如图4-105所示,其由卸料门1、卸料座3、卸料门轴5、锁紧装置4和旋转驱动装置、热电偶和冷却系统等组成。卸料门座与卸料门轴之间由键连接,门轴转动带动卸料门座转动从而实现卸料门的开启与关闭。卸料门轴端部安装旋转驱动装置(旋转油缸或油缸驱动齿轮齿条传动),其带动卸料门轴转动。

一般摆动式卸料门都有锁紧装置,也有无锁紧装置的摆动式卸料门装置,如图4-106所示。该卸料门为曲柄滑块机构,卸料门在曲柄上,滑块在底座的凹槽中滑动,由气缸活塞杆与滑块销接,当活塞杆伸出时,卸料门处在锁紧位,用连杆上带有左右旋转螺纹的螺栓来调整连杆的长度,以保证卸料门与密炼室密封面到达密封锁紧的设计要求。

卸料门与物料接触的工作面,为提高使用寿命,需表面堆焊硬质合金或镀硬铬。卸料门大多采用钻孔结构,通导热介质加热或冷却。
