文章介绍了密炼机加料门相关结构：一是加料门轴结构，包括常用结构（门轴两端支撑在装门轴铜套的侧板上，中间连门板，维修需拆侧板）和国产X（S）M系列便于拆卸的结构（门板两端有销孔，轴销插入，拔出轴销可拆门板）；二是加料门轴密封结构，有国产XM - 270装置（铜质门轴垫板凹槽充润滑脂，由干油系统填充，用螺栓调斜垫铁使垫板与门轴靠紧，垫板磨损可加垫调整）和国产X（S）M系列自动补偿结构（铜密封板靠弹簧弹力与门轴紧密接触）；三是加料门两侧密封结构，国产X（S）M系列通过拧螺母压缩弹簧，弹簧弹力使顶板推铜条，调整铜条与侧板端面间隙实现密封

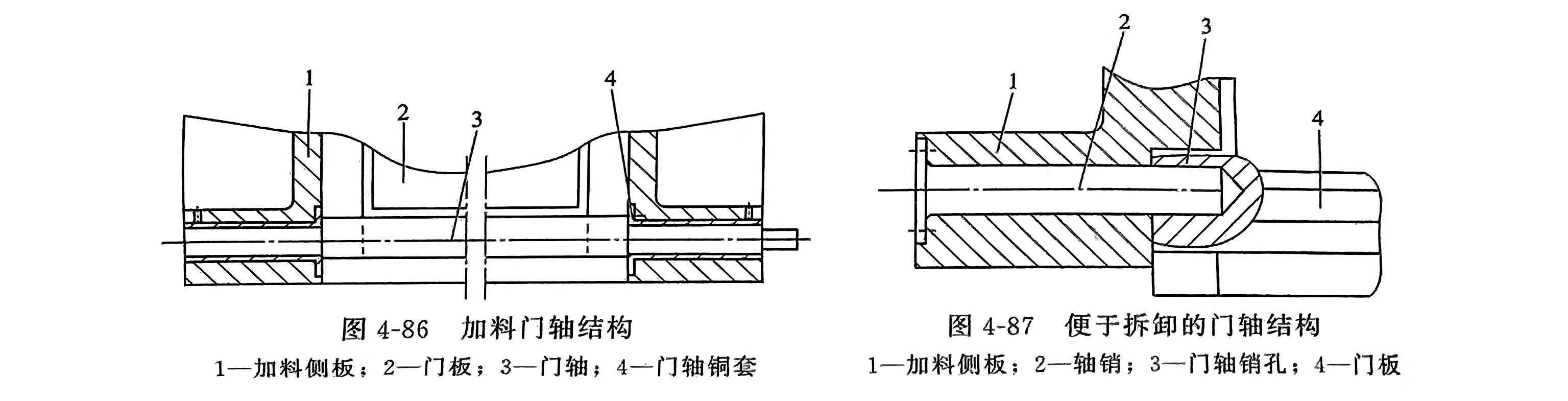

① 加料门轴。如图4-86所示，介绍了一种加料门轴常用结构。门轴两端支撑在装有门轴铜套的左、右加料侧板上，门轴中间与门板相连，该结构简单可靠，但若要检修门轴和门板必须将左、右加料侧板拆除才能取出，维修不便。
如图4-87所示，这是国产X（S）M 系列常用的一种便于拆卸的门轴结构。门板4的两端开有门轴销孔3，装在加料侧板上的轴销2插人门轴销孔3中，门板则可绕轴销转动。只要将轴销2拔出，门板即可方便地拆卸
② 加料门轴密封结构。为了不让物料从加料门轴处泄漏，密炼机的加料门轴需设置密封结构。

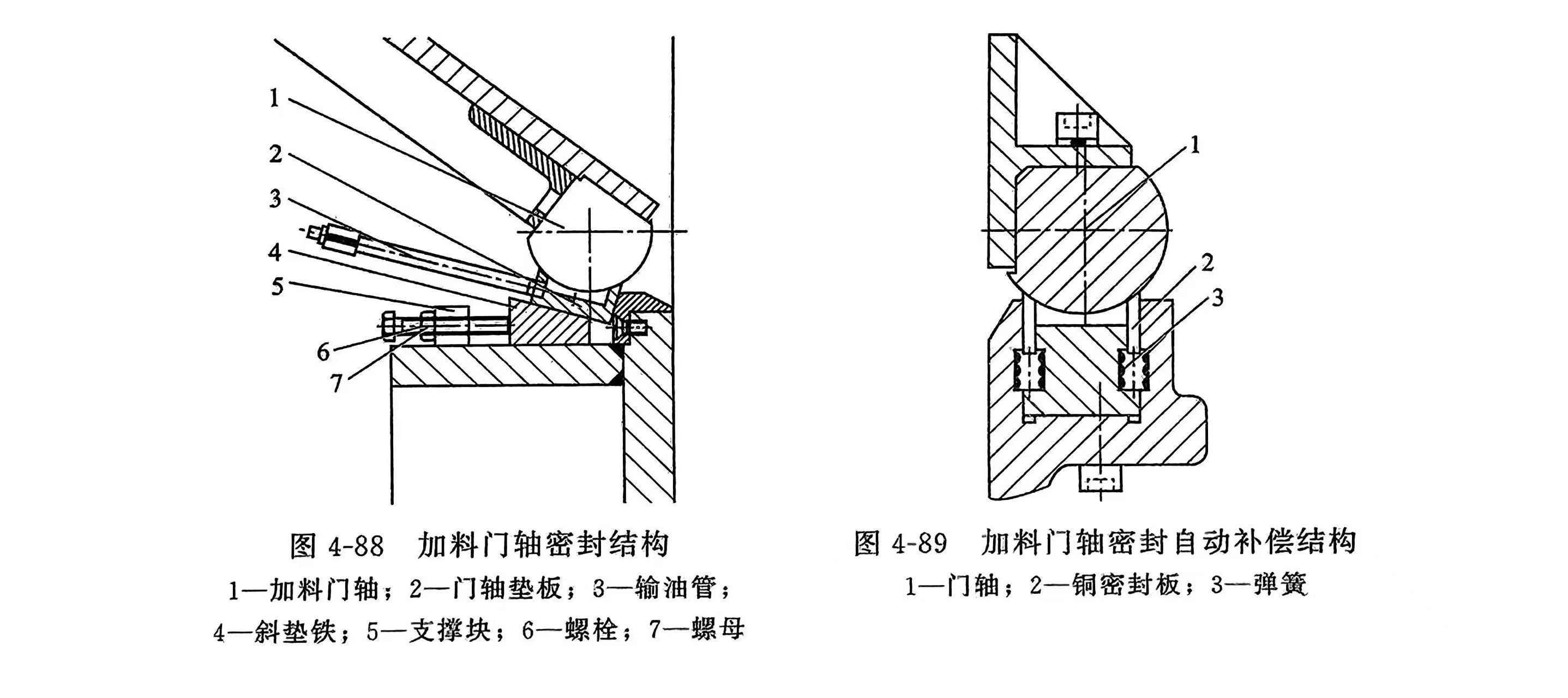

如图4-88所示为国产的XM-270加料门轴密封装置。在铜质门轴垫板2的凹槽内充满了润滑脂，并且有干油润滑系统通过输油管3往里自动填充润滑脂。通过螺栓6调节斜垫铁4的位置，使得门轴垫板2与加料门轴1靠紧。从而使门轴垫板2和加料门轴1能保持良好的接触，确保该处有良好的密封。门轴垫板2磨损后，可在斜垫铁4底部加垫调整。
如图4-89所示为国产X（S）M 系列加料门轴密封装置自动补偿结构。铜密封板2与门轴1靠弹簧3弹力使其紧密接触，达到自动补偿目的。

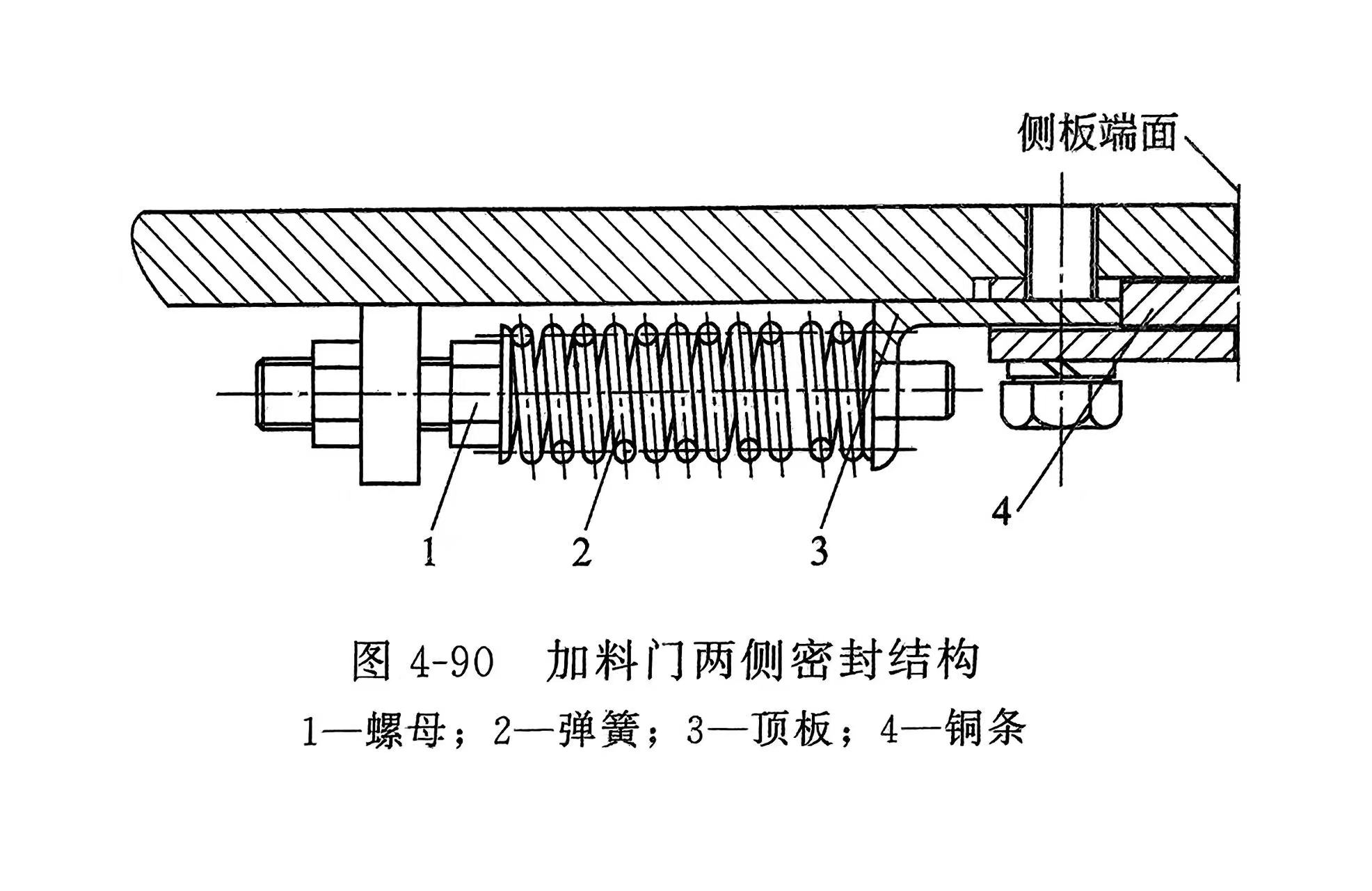

③ 加料门两侧密封结构。如图4-90所示，这是国产X（S）M系列采用的一种加料门两侧密封结构。其通过拧螺母1使弹簧2压缩，弹簧产生的弹力，压使得顶板3对铜条4有一个推力，从而使铜条4与左、右加料侧板端面间隙能及时得到调整，达到加料门两侧密封的目的。
