剪切元件主要包括捏合盘和捏合块,用于提供高剪切作用,增强分散和分布混合能力。捏合盘根据头数分为单头、双头和三头,分别对应偏心、菱形和曲边三角形。捏合盘通常成对或成串使用。单头捏合盘因接触面积大,功耗和磨损较高,应用较少。双头捏合盘与双头螺棱元件配合使用,适用于对剪切敏感的物料或玻璃纤维增强物料,因其月牙形空间大,输送能力强,剪切适中。三头捏合盘与三头螺棱元件配合使用,适用于需要高剪切的物料,因其月牙形空间小,剪切强烈但输送能力较低。
剪切元件主要是指常用的捏合盘、捏合块元件,在螺杆组合中主要提供高的剪切作用,产生良好的分散混合与分布混合能力。
1. 捏合盘
描述单个捏合盘的几何参数有头数、厚度,为了与相同头数的螺杆元件对应使用,捏合盘也有单头、双头和三头之分,依次亦称为偏心、菱形和曲边三角形。捏合盘总是成对使用(即在两根螺杆上装上相应的捏合盘成对使用)和成串使用(即每根螺杆上都装上相应的捏合块使用)。
单头捏合盘由于其凸起顶部与机筒内壁接触面积大,功耗和磨损大,较少应用。双头捏合盘与双头螺棱元件相接使用,因其与机筒内壁形成的月牙形空间大,输送能力大,产生的剪切不十分强烈,故适于对剪切敏感的物料或玻璃纤维增强物料,在啮合型同向旋转双螺杆挤塑机中得到广泛应用。三头捏合盘与三头螺棱元件相接使用,由于它与机筒内壁形成的月牙形空间小,故对物料的剪切强烈,但输送能力比双头捏合盘低,可用于需要高剪切才能混合好的物料。

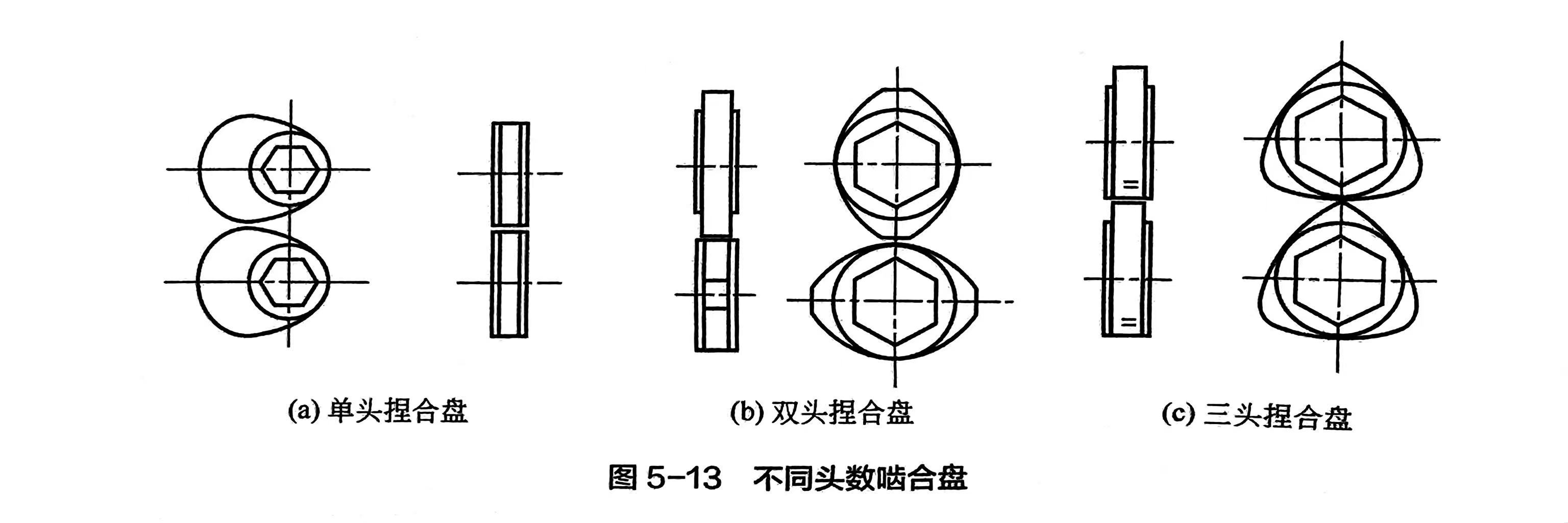

如图5-13所示。
