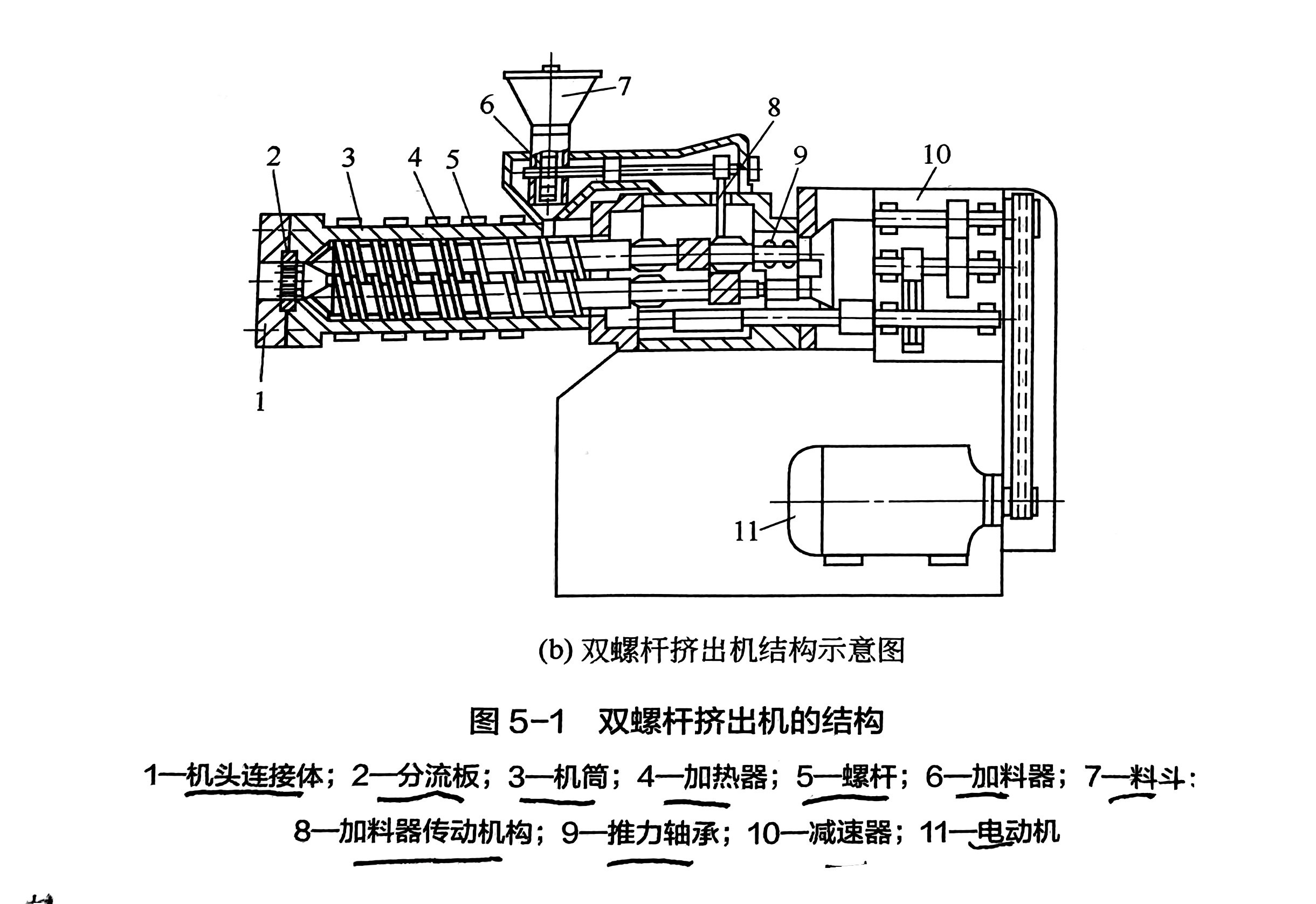

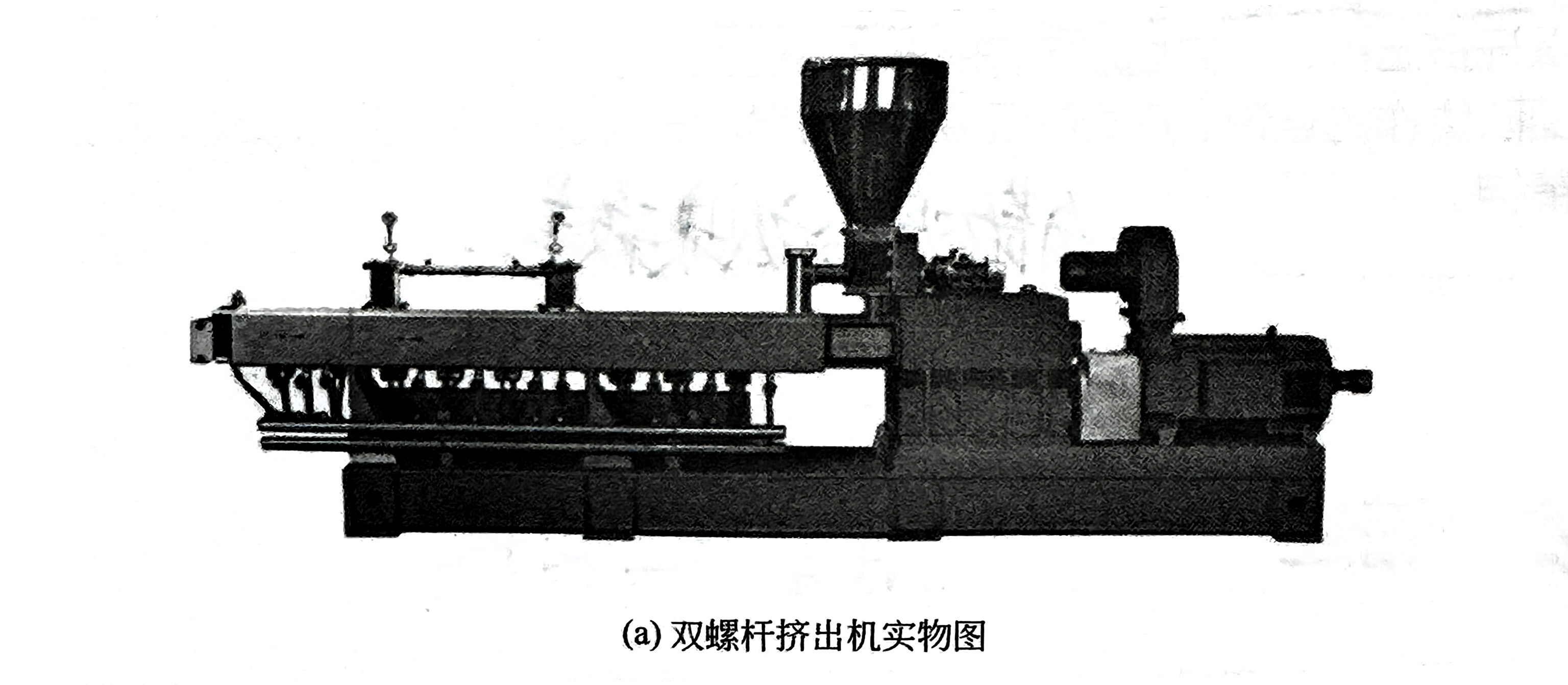

双螺杆挤出机主要由传动系统、挤压系统、加热冷却系统、控制系统等几部分组成，如图5-1所示。在实际应用中，双螺杆挤出机必须与机头和辅机相配合组成工作机组，才能完成预定任务。加工不同物料、生产不同制品、完成不同任务，主机、机头和辅机都是不同的，主要由以下系统构成。（1）挤压系统由料斗、螺杆和机简组成，是挤出机工作的核心部分，其作用是把加入的固体物料熔融塑化、混合，为口模提供定温、定压、定量的熔体，并将在这一过程中产生的气体排除，最后通过口模得到合乎质量要求的制品。

（2）传动系统 由电机、调速装置及传动装置组成，其作用是驱动螺杆，并供给螺杆在工作过程中所需的转矩和转速。

（3）加热冷却系统 由温度控制部件组成，其作用是通过对机简进行加热和冷却，保证挤出系统的成型在工艺要求的温度范围内进行。

（4）控制系统 主要由电器、仪表和执行机构组成，其作用是调节控制螺杆的转速、机筒温度、机头压力等。

（5）机头 主要包括机头体、分流器、分流器支架、芯棒、口模、调节螺钉等，机头的主要作用是使熔融物料由旋转运动变为直线运动，产生必要的成型压力，使物料进一步塑化、混合均匀。
