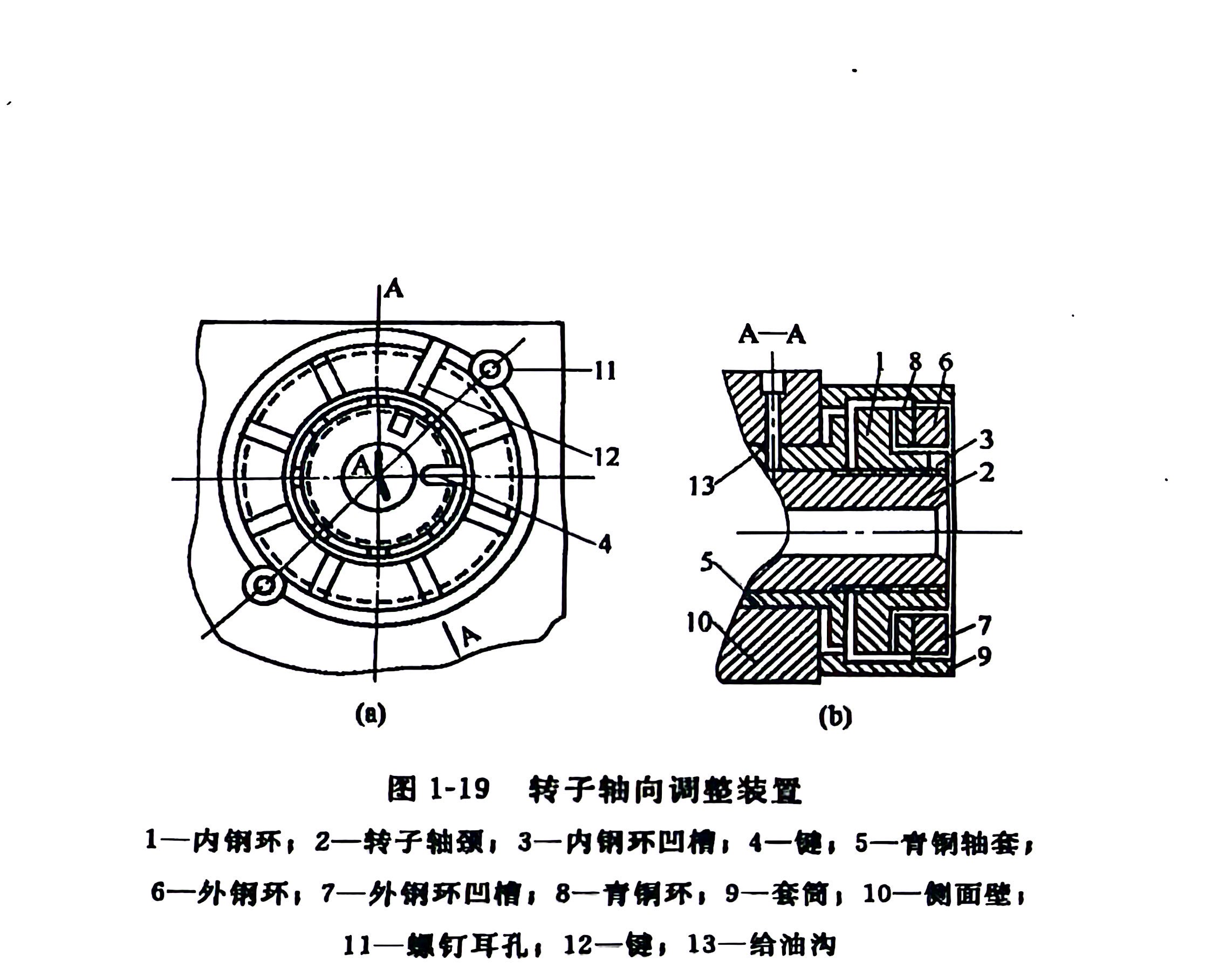

密炼机在混炼过程中，转子所受到的轴向力会使转子顺轴线方向发生移动。若转子的轴承是滑动轴承时，其轴向载荷能由轴承承受。为了承受轴向载荷，防止转子发生轴向移动或发生移动后能逆行调整，以保证转子肩部与混炼室两侧面壁间的间隙符合原规定的要求，故采用专门的调整装置，其结构见图1-19所示。

    转子轴向调整装置是安装在每个转子轴颈（没有齿轮的﹣端），即在冷却水出口的一端的端部。它由两部分组成：一部分是用螺纹拧在转子轴颈2上的内钢环1，另一部分是用螺纹拧在套筒9上的外钢环6。套筒9通过螺钉耳孔 11 用螺栓固38定于混炼室侧面壁 10 上。内、外钢环之间有一青铜环8，外钢环通过青铜环将内钢环压向转子轴承的青铜轴套5上。

    每一部分的固定都通过键来实现。即转子轴颈2和内钢环1 的端面上均有凹槽［见图 1-19 (b)]，当调整到两者的凹槽相对正时，就可用键4固定之。而套简9和外钢环6的端面上亦有凹槽，同样可用键 12 固定之。因内、外钢环上均有八条凹槽，故它在轴向上可移动八种不同的位置，因此能将转子向左或向右移动所需的距离，以达到轴向调整的目的。

    其调整方法如下：如需要转子向左移动时，则将键 4 和键12 均拔出，将外钢环6 逆时针旋转而向右松出一些，然后将内钢环1逆时针旋转向右松出一定距离（亦即相应于转子需向左移动的距离），接着将键 4 楔入固定好，然后将外钢环顺时针旋转压迫内钢环，即能实现将转子向左推移，最后再将键12楔人固定好，此时调整完毕。

    如果需要将转子向右移动，则仅需将键4拔出，将内钢环按顺时针方向旋转就可将转子向右移动所需的距离，然后再将键4楔入固定便可。转子轴向移动的距离大小，取决于内、外钢环所转动的角度，通常转动一个凹槽时，等于转子轴向移动0.2mm。
