①密炼机的作用及组成：

传动系统是密炼机的主要组成部分之一，它是用来传递动力，使转子克服工作阻力而转动，从而完成炼胶作业。

② 密炼机的分类

密炼机的传动方式一般有单独传动和两台联动两种。单独传动方式中，按采用不同的减速机构形式可分为带大驱动齿轮的传动、不带大驱动齿轮的传动及采用双出轴减速机的传动三种形式；两台联动的传动方式，按电动机和密炼机的相对位置可分为左传动、右传动和中间传动三种。

③ 传动方式及特点

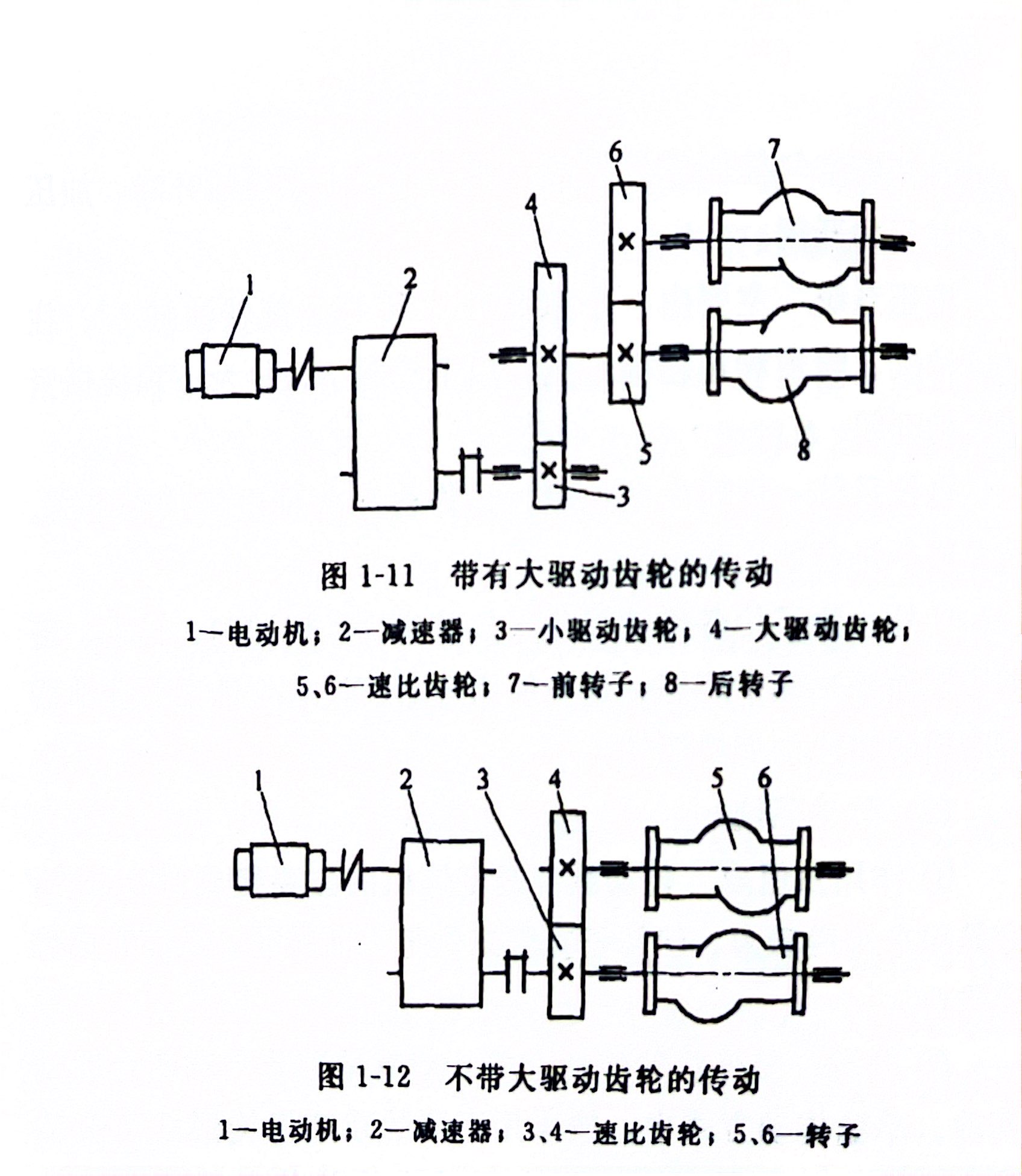

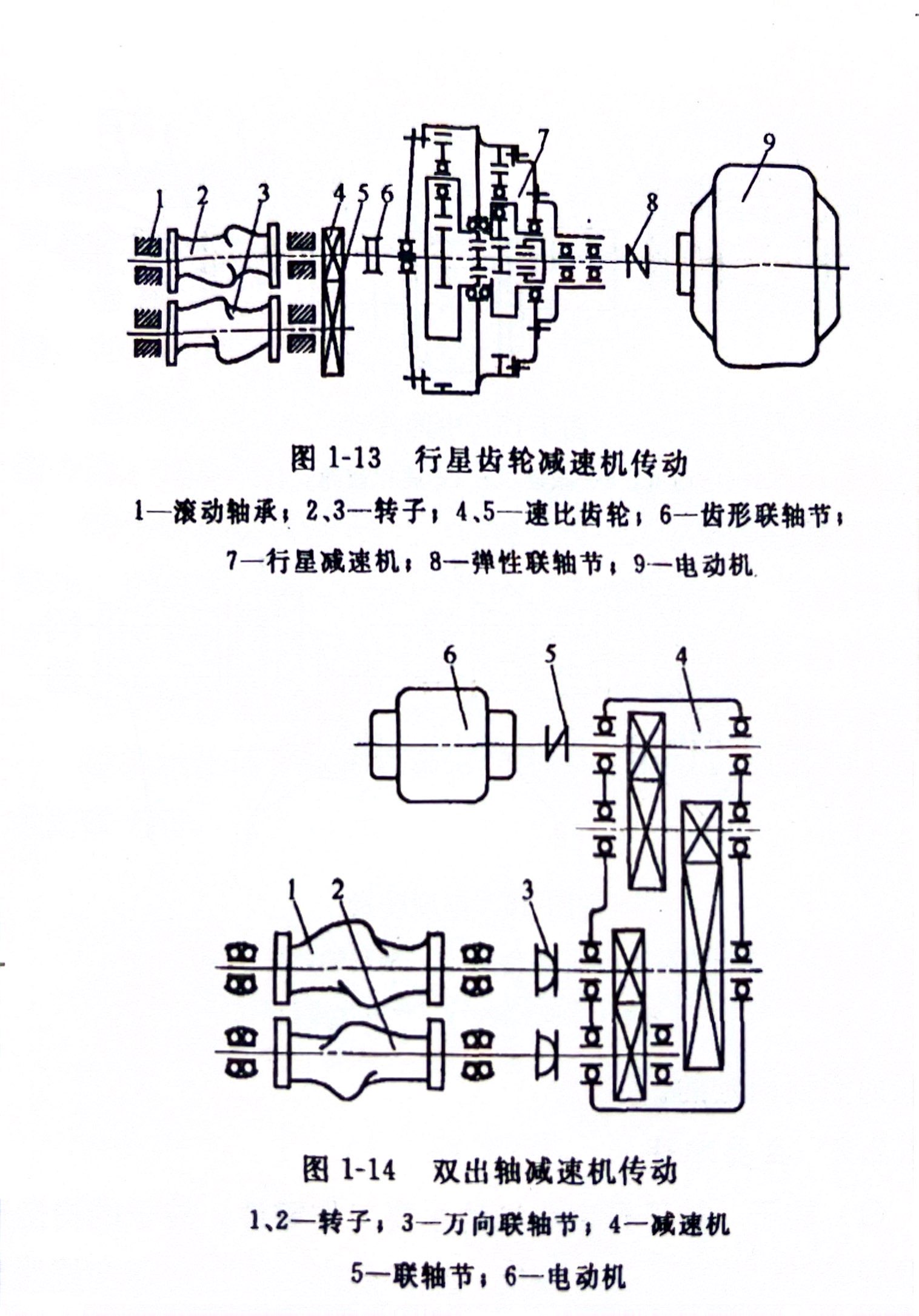

a.单独传动 图1-11为带大驱动齿轮的传动，它通过一对驱动齿轮3和4使转子转动，转子8较长，而且有三个支点，机器的总安装长度较大。这种传动系统比较分散，安装找正较费事，一般在旧式密炼机上多采用。图1-12 为不带大驱动齿轮的传动。它取消了一对驱动齿轮，由减速器2直接传动速比齿轮3和4，因而结构较紧凑，减少一些零部件，但转子的轴承承受的载荷较大，减速机的速比和承载能力也增大，使减速机的结构庞大。因此目前还很少采用。图1-13 为行星齿轮减速机传动，它可使减速机的外形尺寸和质量大为减小，从而使整个密炼机结构紧凑，质量减轻。但由于行星齿轮减速机的零件材质要求严格，制造精度要求高，因此目前还很少采用。

图1-14 为双出轴减速机的传动。它把速比齿轮放在减速机中，减速机的两个出轴通过万向联轴节 3 或齿形联轴节与转子1、转子2连接，这样可以减轻转轴承的载荷，但减速机显得更为庞大复杂。

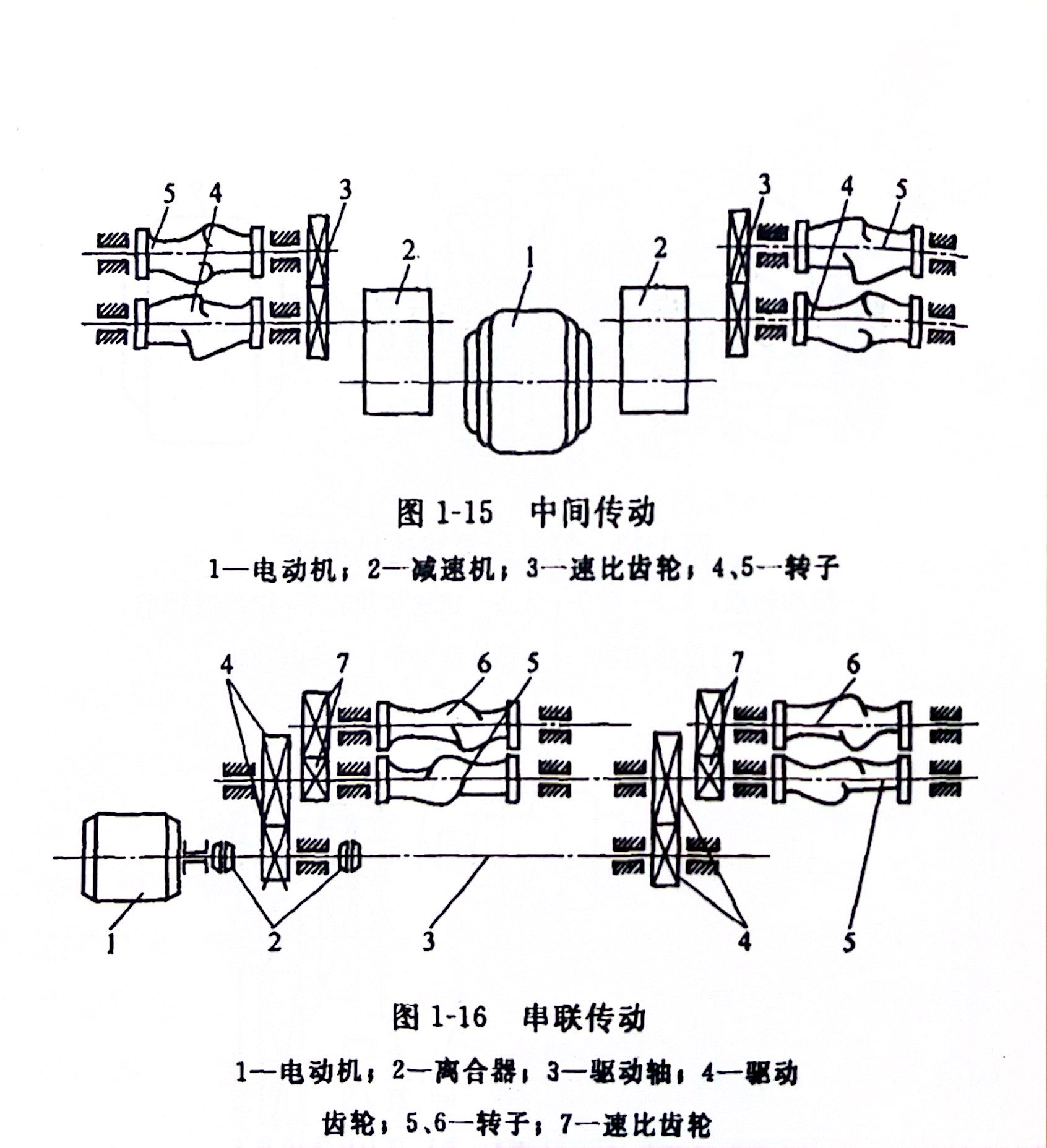

b．联动传动 图1-15为中间传动，电动机设在两台密炼机的中间。图 1-16 为串联传动，是将电动机安装在两台密炼机的一侧。另外，密炼机还有左传动和右传动之分。当操作人员面向加料门时，如传动部分在左侧，则叫左传动，在右侧则为右传动。密炼机分左右传动是由于对使用单位根据工艺流程和厂房布置的需求而定。
