1.概述

      双色注塑机基本代号为SZS，是指双清色注塑机，即可成型具有双色的塑料制品，例如各种形式的操作键、汽车尾灯、眼镜框等类的双色制品，此种方法可以成型带有局部的壁厚制品，使表面不发生气孔，可成型许多汽车上用的塑料零件；用多层技术可成型耐不同性能双层制品，可广泛应用在药物包装或食品包装业方面。

      双色注塑机，按其模具回转盘的轴线位置分垂直式回转盘和水平式回转盘，对于前者两个注射座常布置在以回转盘轴为对称中心的两侧并与其轴相垂直；后者两注射座布置在回转盘轴端的一侧，并与其轴相平行。

      2.工作原理

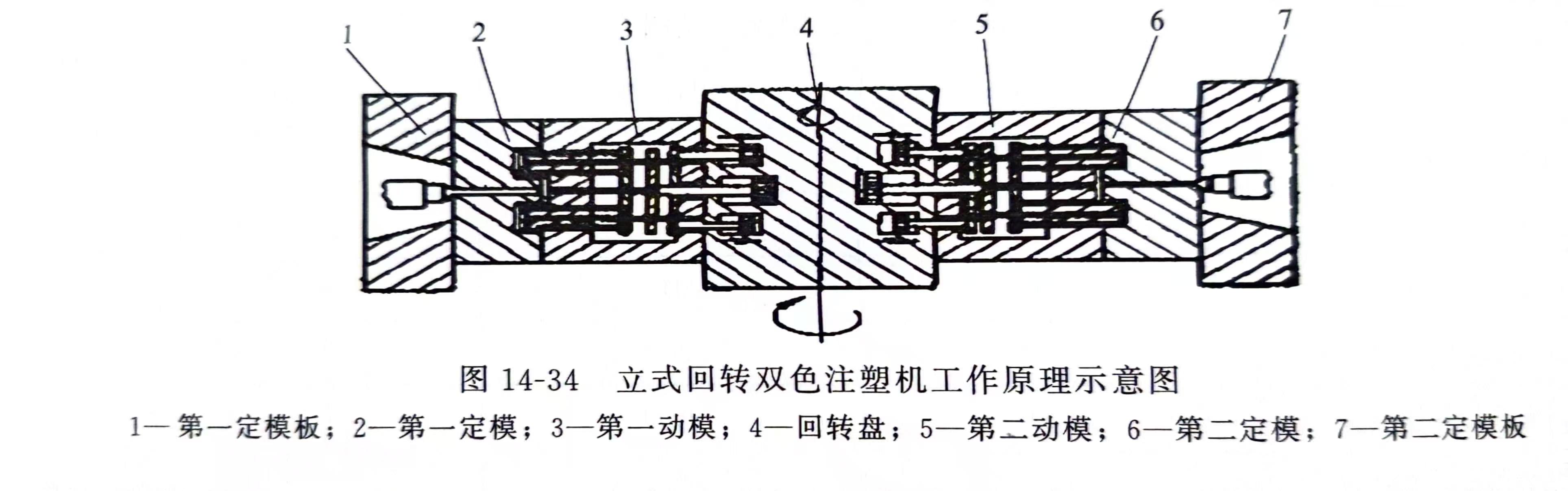

      垂直式回转盘双色注塑机又称立式回转双色注塑机，其工作原理如图14-34所示。

      3.基本结构与作用

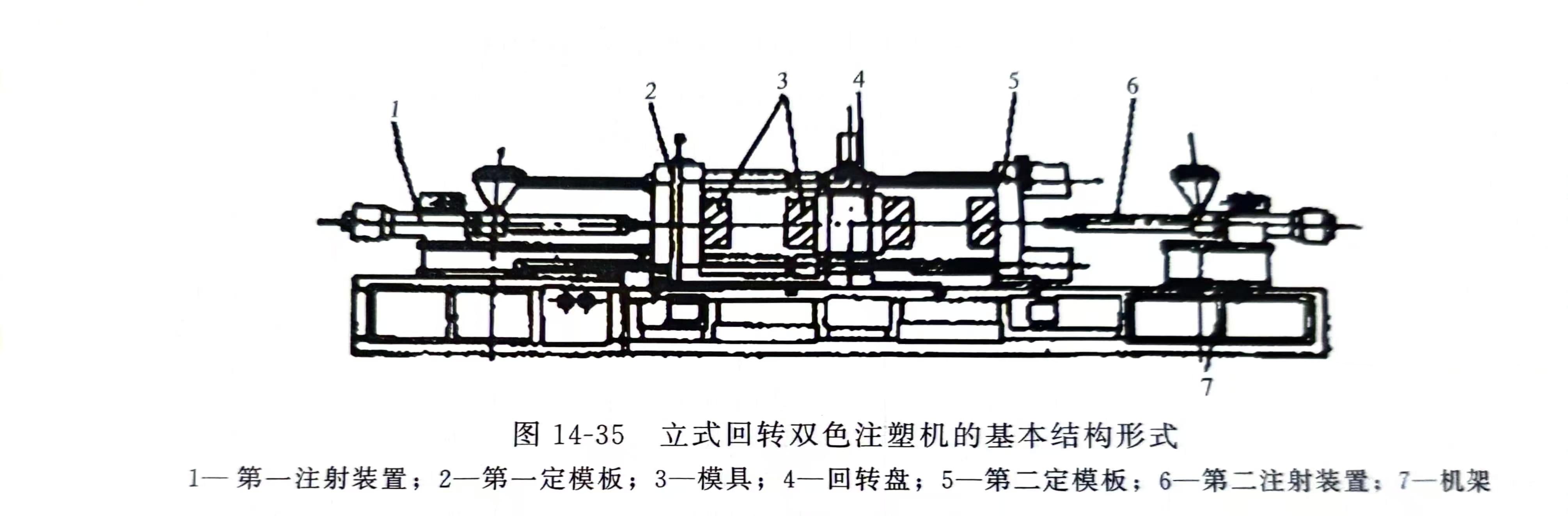

      立式回转双色注塑机的基本结构形式如图14-35所示。

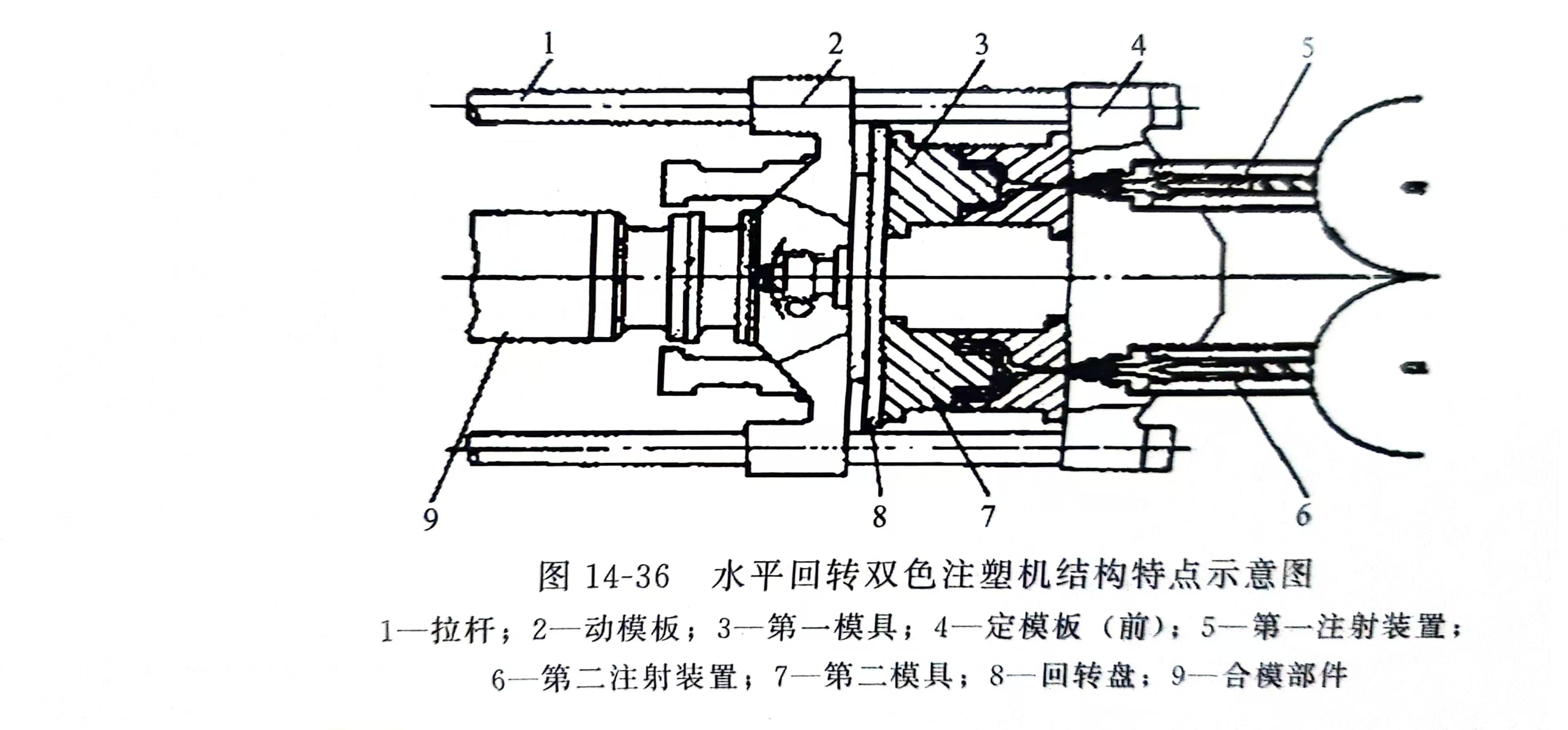

      水平回转双色注塑机简称水平双色注塑机，其结构特点如图14-36所示。

      双色注塑机的特点如下。

      1）具有组合注塑机的特点

      2）与其他工序如装镶嵌件等可同时进行。

      3）回转盘可由液压马达驱动，平稳地绕回转轴转动，由定位装置保证定位精度。

      4）由于拉杆内间距较大可以成型较大制品。

      4.主要技术参数

      双色注塑机的主要技术参数与普通注塑机基本相同，分注射部分参数、合模部分参数和整机参数，详细可参考型谱系列表格。

      5.设计选用要点

      双色注塑机设计选用要点基本与普通注塑机相同，所不同处是、应注意对回转盘的驱动、结构和定位精度设计，要求结构简单，驱动灵活，安全可靠，定位准确。对水平回转双色注塑机要考虑模具质量对回转轴的弯曲作用，两个模具在同时注射时可能发生的偏载。
