1.概述

      混色注塑机是用来成型具有两种鲜艳颜色和美丽花纹的制品。例如仿大理石、玳瑁和夹心纹和鲜花花纹的制品，用于成型各种装饰、日常生活等用品。

      2.工作原理

      在同一模具中同时注入A、B两种颜色的物料，使之在喷嘴处混合，形成两种颜色的混合熔体，注入模具的型腔中成型出混色制品。其机器的合模过程和注射过程与普通注塑机相同，所不同的是，拥有两个注射料筒和一个共用的混合喷嘴，两个注射料筒有两个独立的流道并受单向阀的控制，使之在喷嘴内对两种不同颜色的聚合物熔体进行混合，注入模具中进行冷却定型，在开启模具后借顶出装置将制品从模具中顶出。通过控制装置控制两根注射螺杆的注射速度和时间差来控制两种物料在喷嘴头部的混合比，从而改变制品的花纹形状。

      3.基本结构与作用

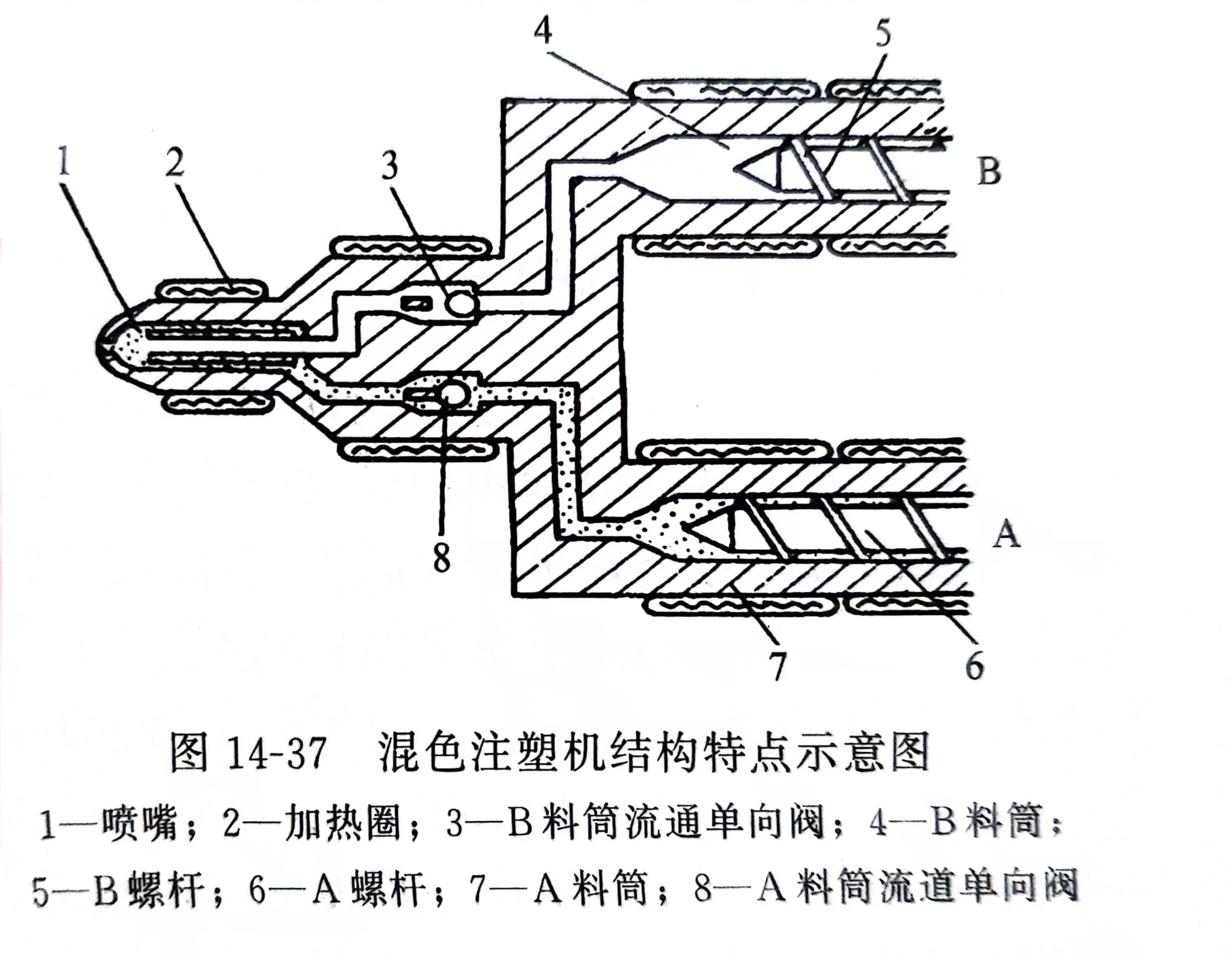

      混色注塑机的基本结构与普通注塑机相同，所不同的是在注射部件具有两套塑化装置，即具有两个料筒及其螺杆，在两个料筒内塑化两种不同颜色的物料。两个料筒共用一个特殊结构的共混喷嘴。其注射装置的结构特点如图14-37所示。

      4.主要技术参数

      混色注塑机的主要技术参数与普通注塑机基本相同，主要有螺杆直径、注射容量和合模力等。

      5.设计选用要点

      混色注塑机的设计与选用要点基本与普通注塑机相同。此外，还应注意下列要求。

      1）共混喷嘴结构简单，单向阀动作灵活工作可靠。

      2）A、B两根螺杆在注射或计量时能独立地进行，各自能调节注射速度、螺杆转速及计量行程。

      6.型谱系列

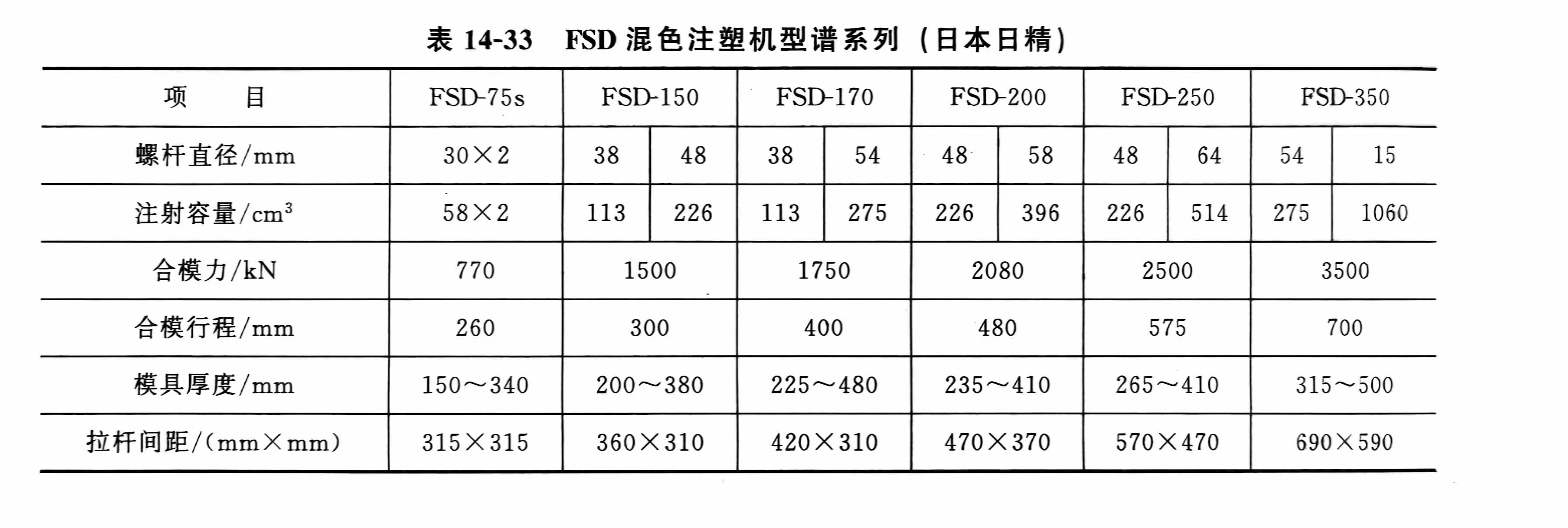

      混色注塑机由日本日精树脂工业株式会社生产的型谱系列如表14-33所示。
