1.概述

      组合式注射成型机，简称组合式注塑机。该机型的特点是注射部件与合模部件，可根据加工需要组合成卧式、立式和角式注塑机，兼顾了上述注塑机的优点，使注塑机有适应成型制品的灵活性和广泛性。注射部件与合模部件以及与机架的连接采用既可靠又方便的可拆性连接方式。

      2.工作原理

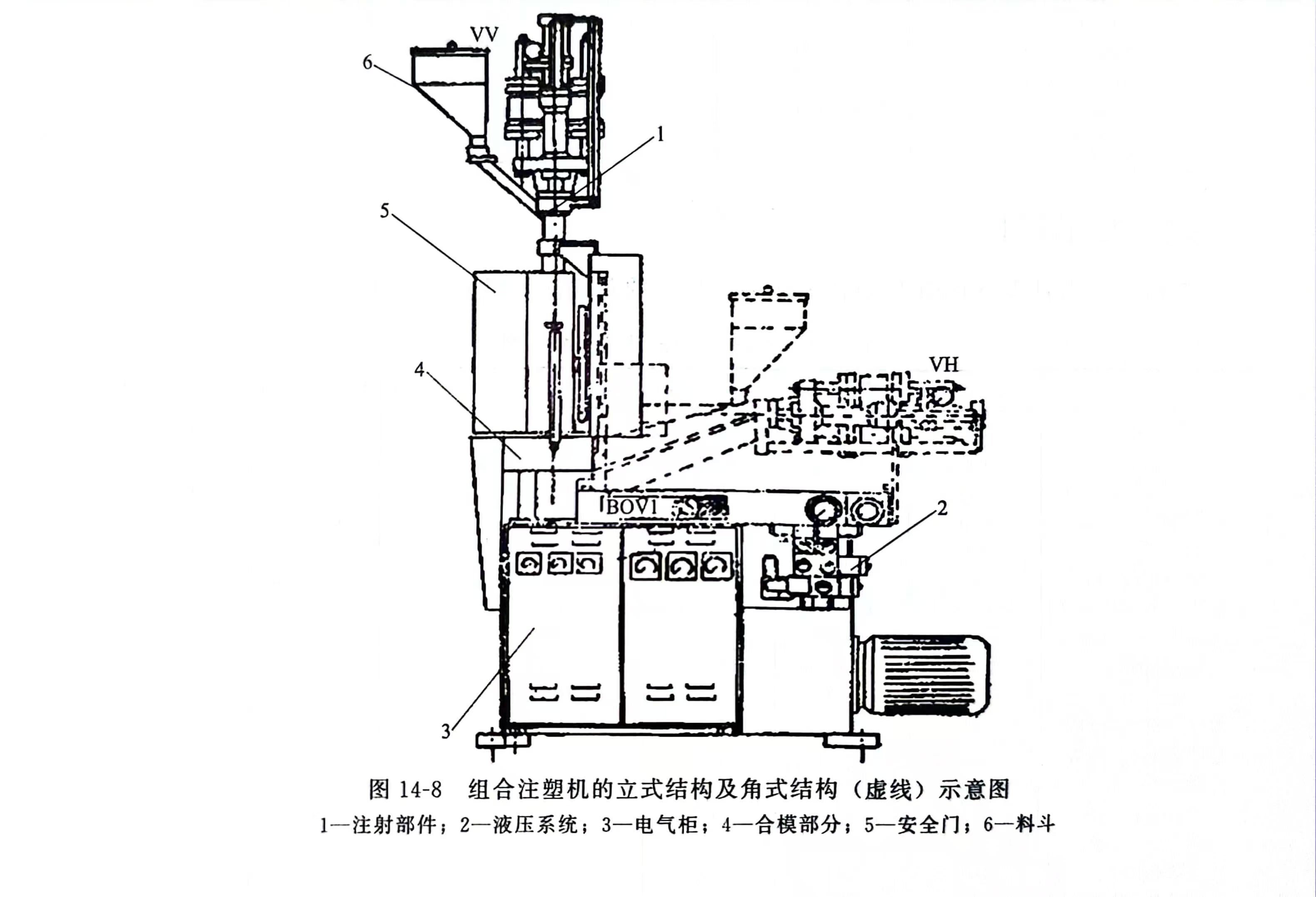

     根据制品及其模具的需要，组成如图14-8所示的组合形式。其工作原理与卧式、立式和角式相同，同时又基本上与普通注塑机的工作原理相同。

      3.基本组成与作用

      小型组合注塑机的结构特点与普通注塑机相同，而且各重要零部件功能也无大的差异。将这种卧式结构变换成立式或角式，只需改变注射部件与合模部件的相对位置即可组成，如图14-8所示为组合成的立式注塑机和角式注塑机。

      4.主要技术参数

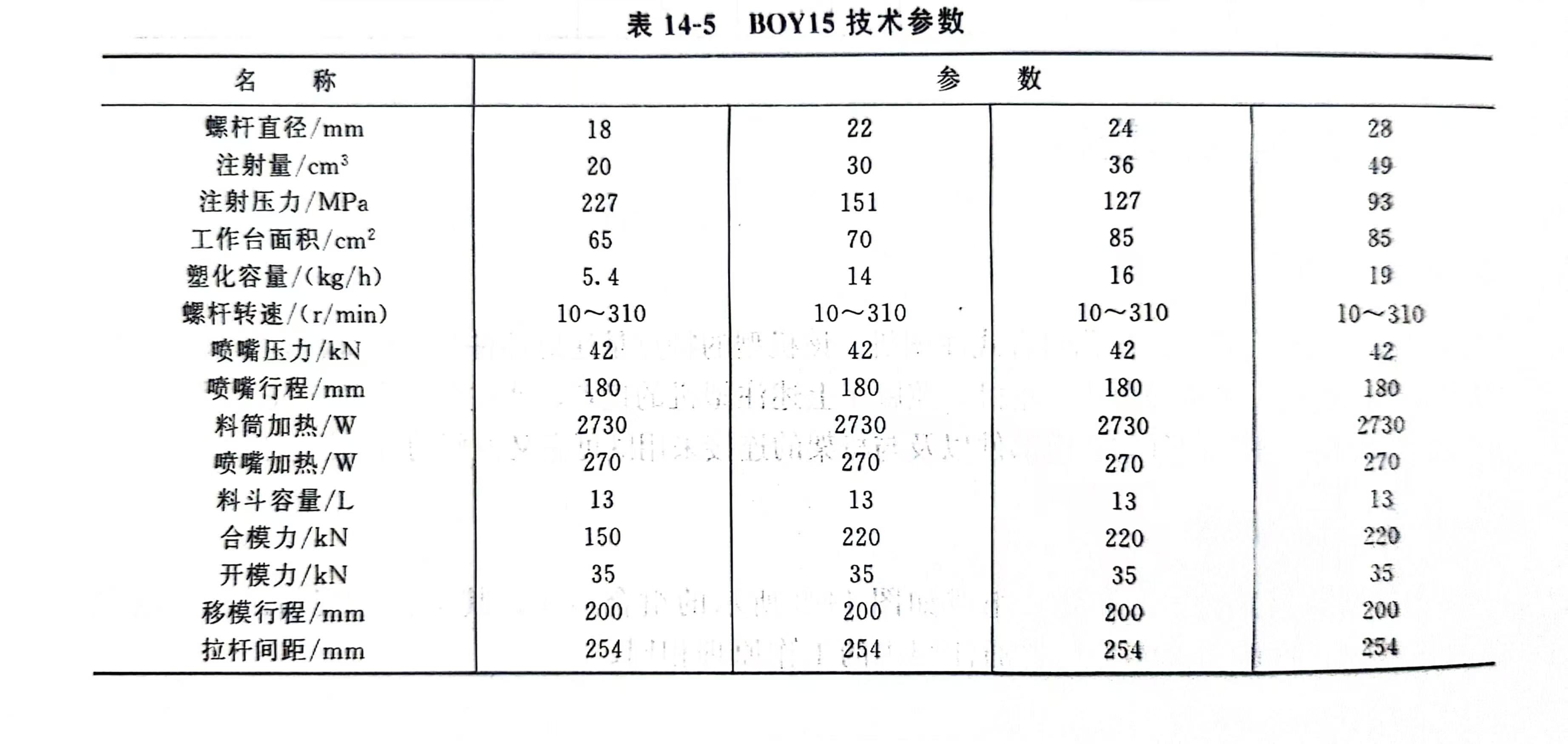

      组合式注塑机的主要技术参数以瑞士BOY15为例，如表14-5所示。

      5.型谱系列

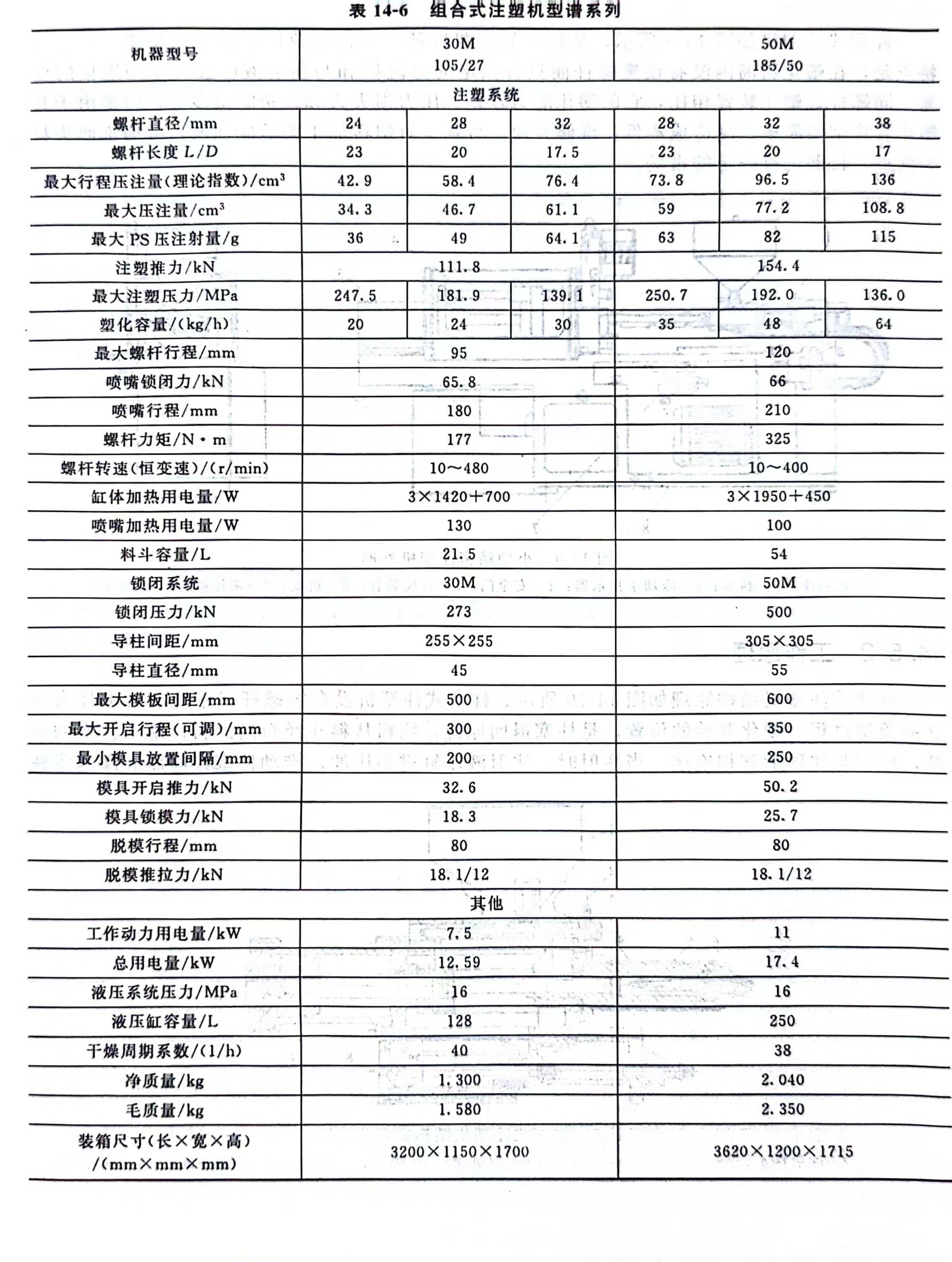

      组合式注塑机型谱系列（瑞士BOYM型）如表14-6所示。
