1.概述

      角式注塑机，专业标准代号为“SZJ”，与普通注塑机的区别在于它的注射部件与合模部件的中心线是相互垂直排列的，即注射方向是与地面平行的，而开模方向与地面垂直，有的相反。所以，它是介于普通注塑机与立式注塑机之间的一种排列形式，也就综合了两者在排列上的优点，适用于中小型机并装有带浇口的模具。

      2.工作原理

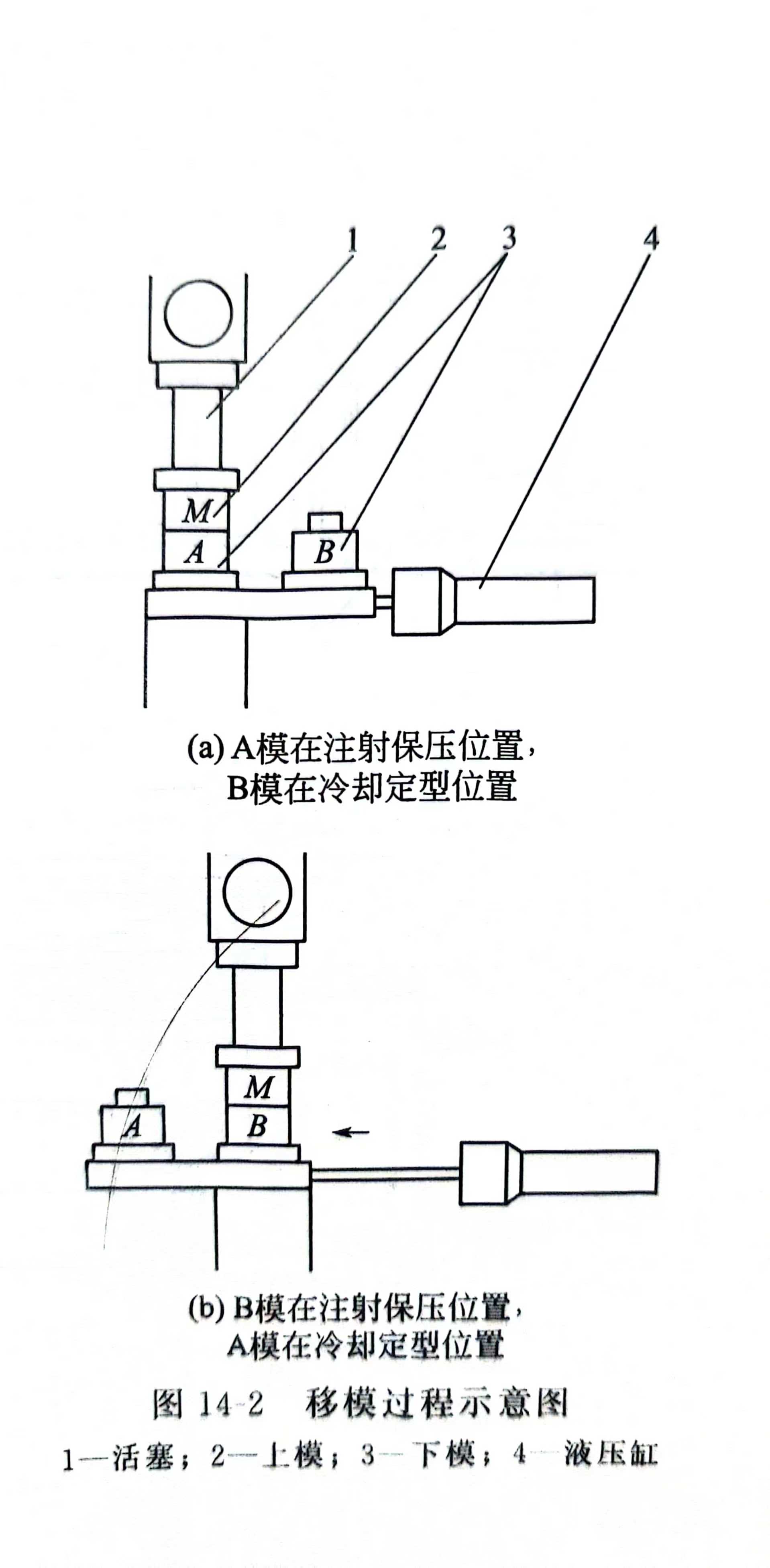

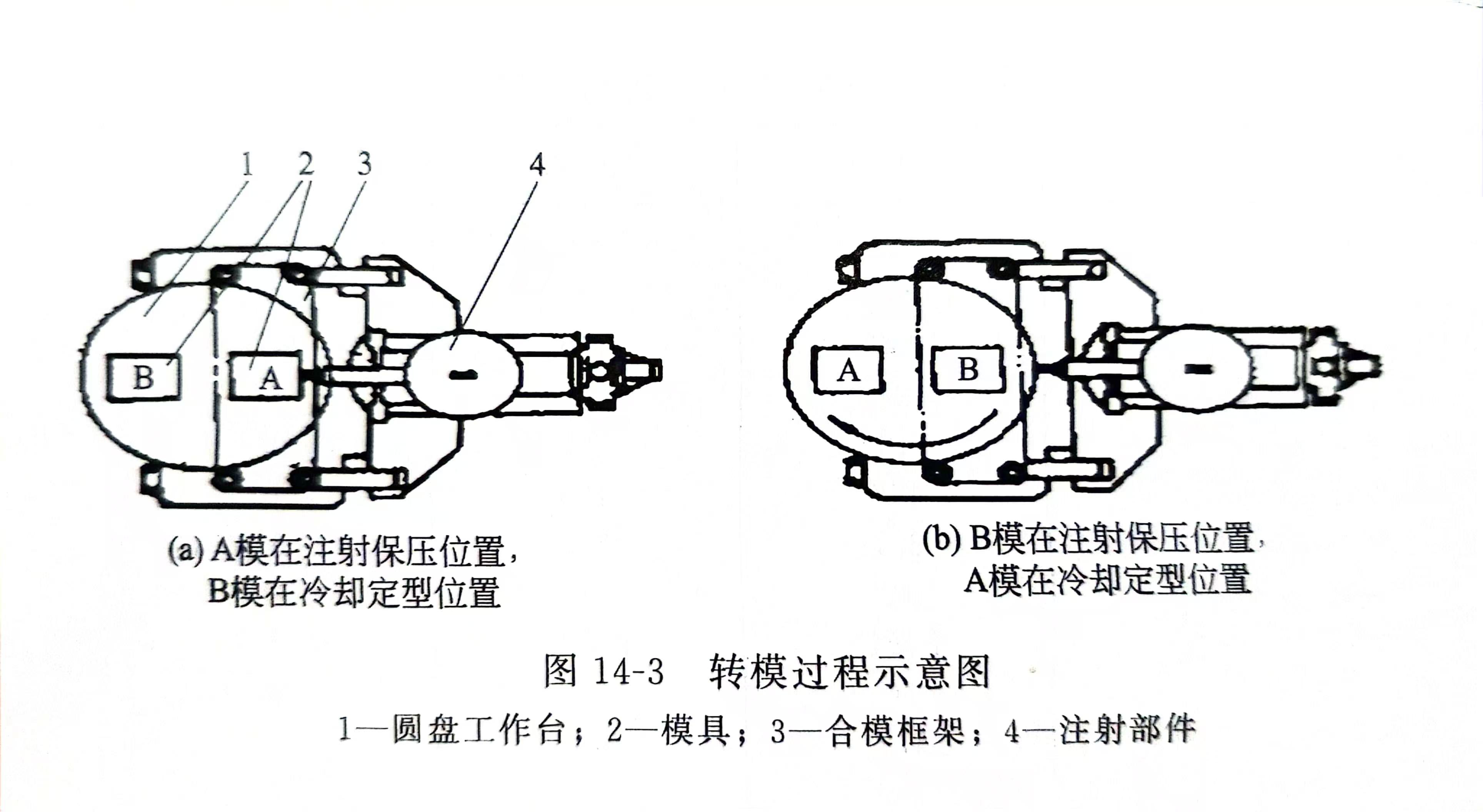

     角式注塑机的注射部件工作原理与普通注塑机相同。而合模部件有两种形式：一种是单模，另一种是双模。对于前者，其注塑机的工作循环与普通注塑机是相同的；对于后者，由于是双模，当一个模具在注射保压程序之后就要移位或转位到另一位置去冷却，而另一个模具就要进入注射位置，如此，可以减少循环周期，提高生产力。合模系统的模具的变位形式如图14-2和图14-3所示。

      3.基本组成与作用

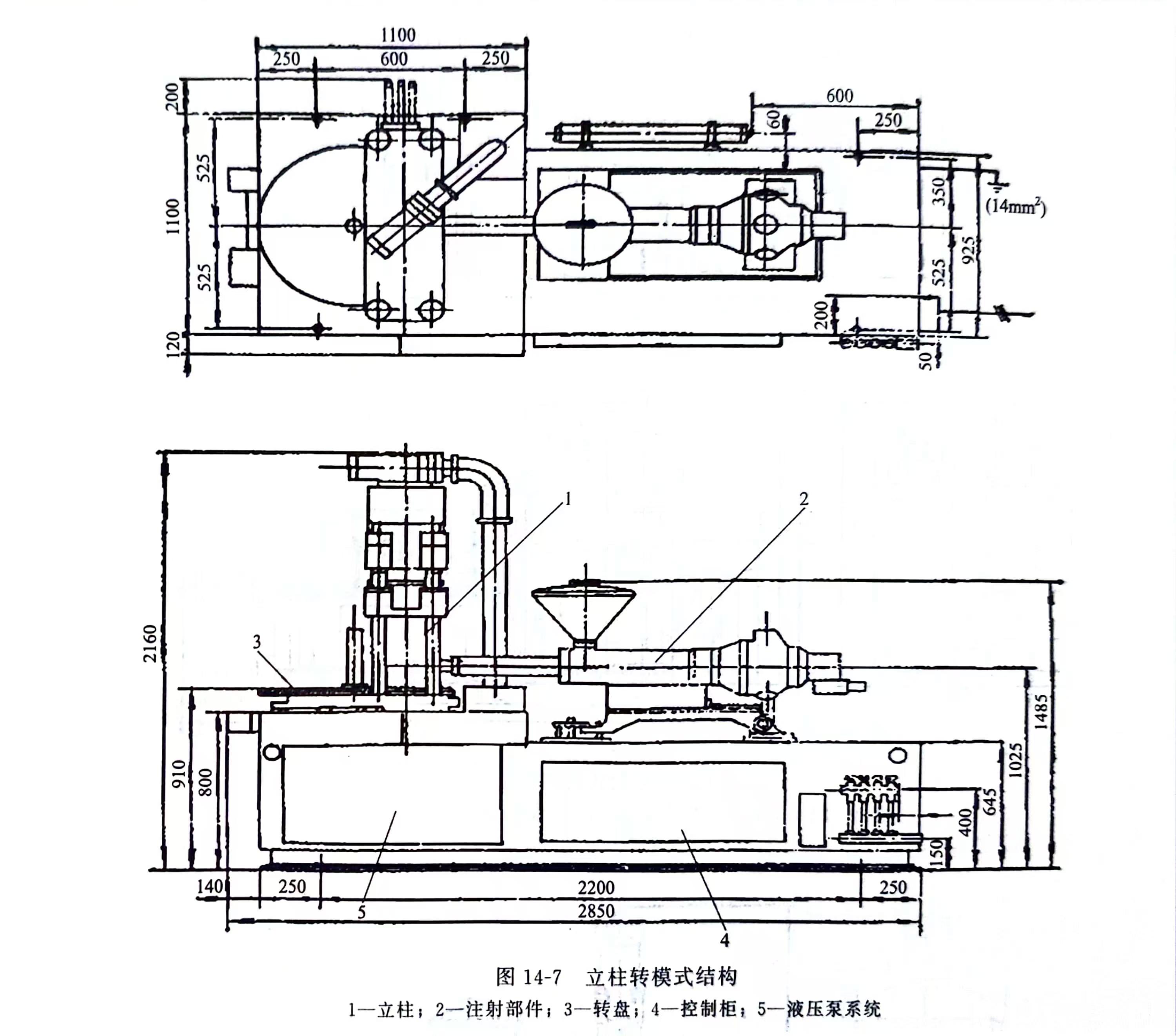

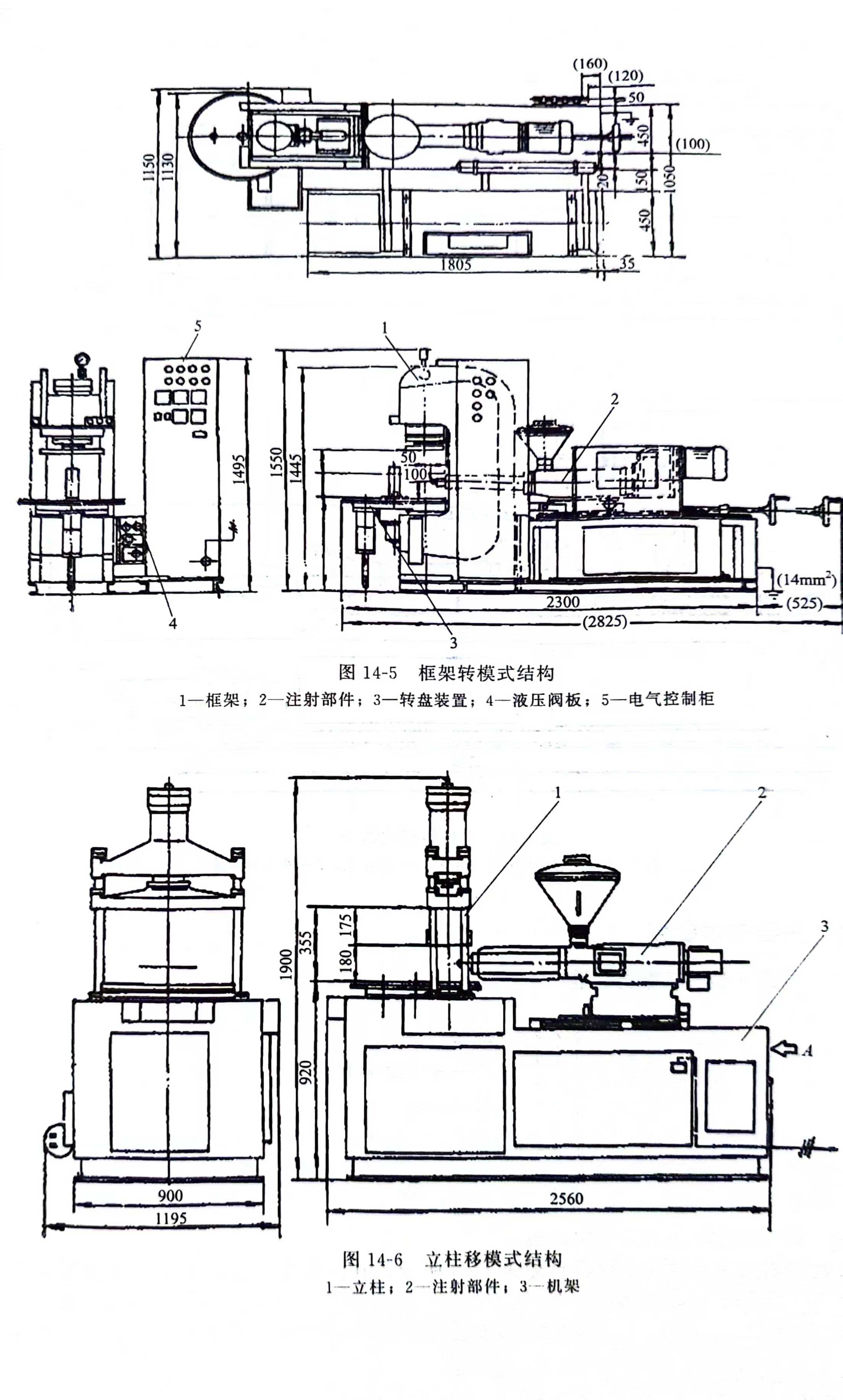

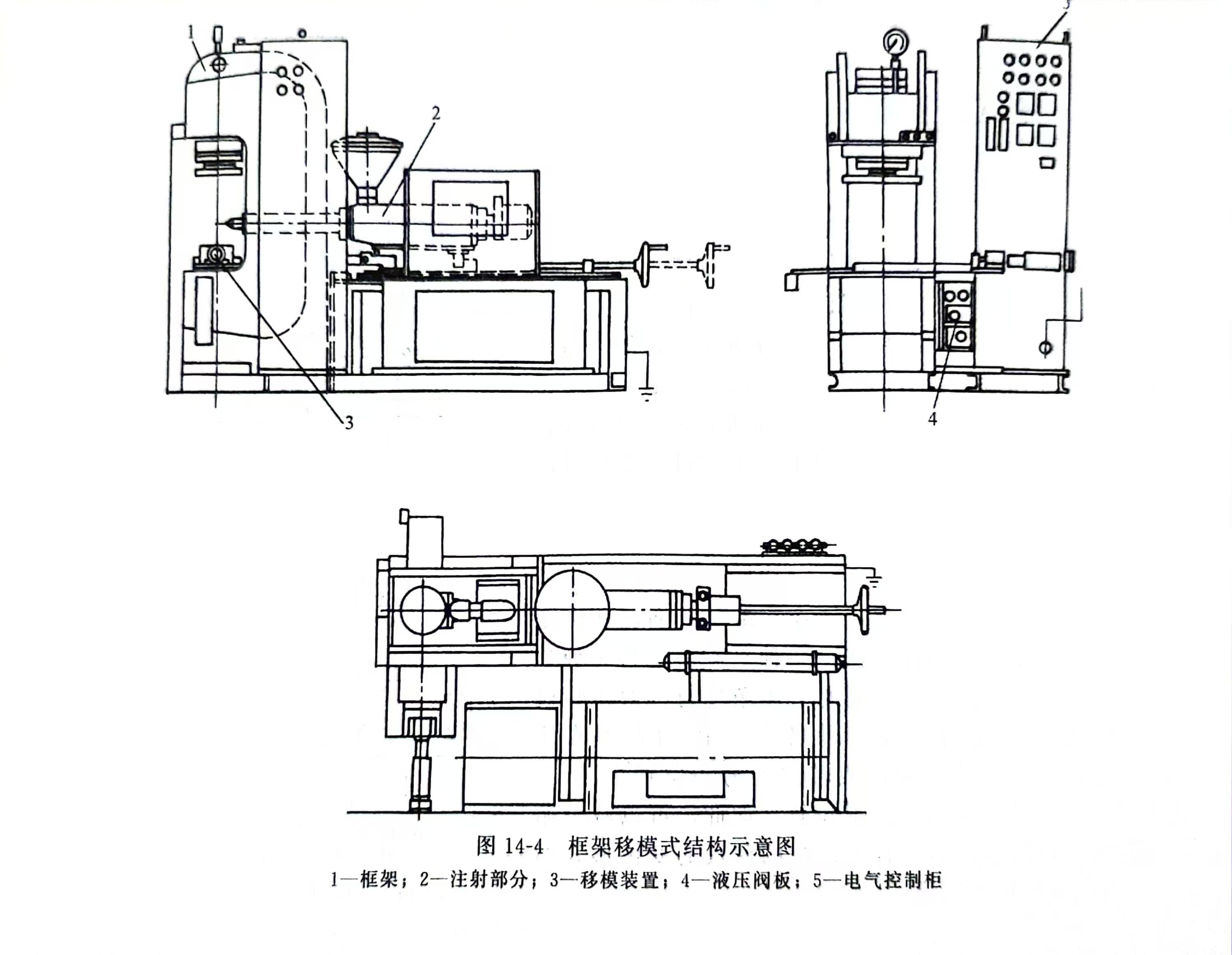

      角式注塑机的基本结构有四种形式：框架移模式结构（图14-4）、框架转模式结构（图14-5）、立柱移模式结构（图14-6）、立柱转模式结构（图14-7）。

      4.主要技术参数

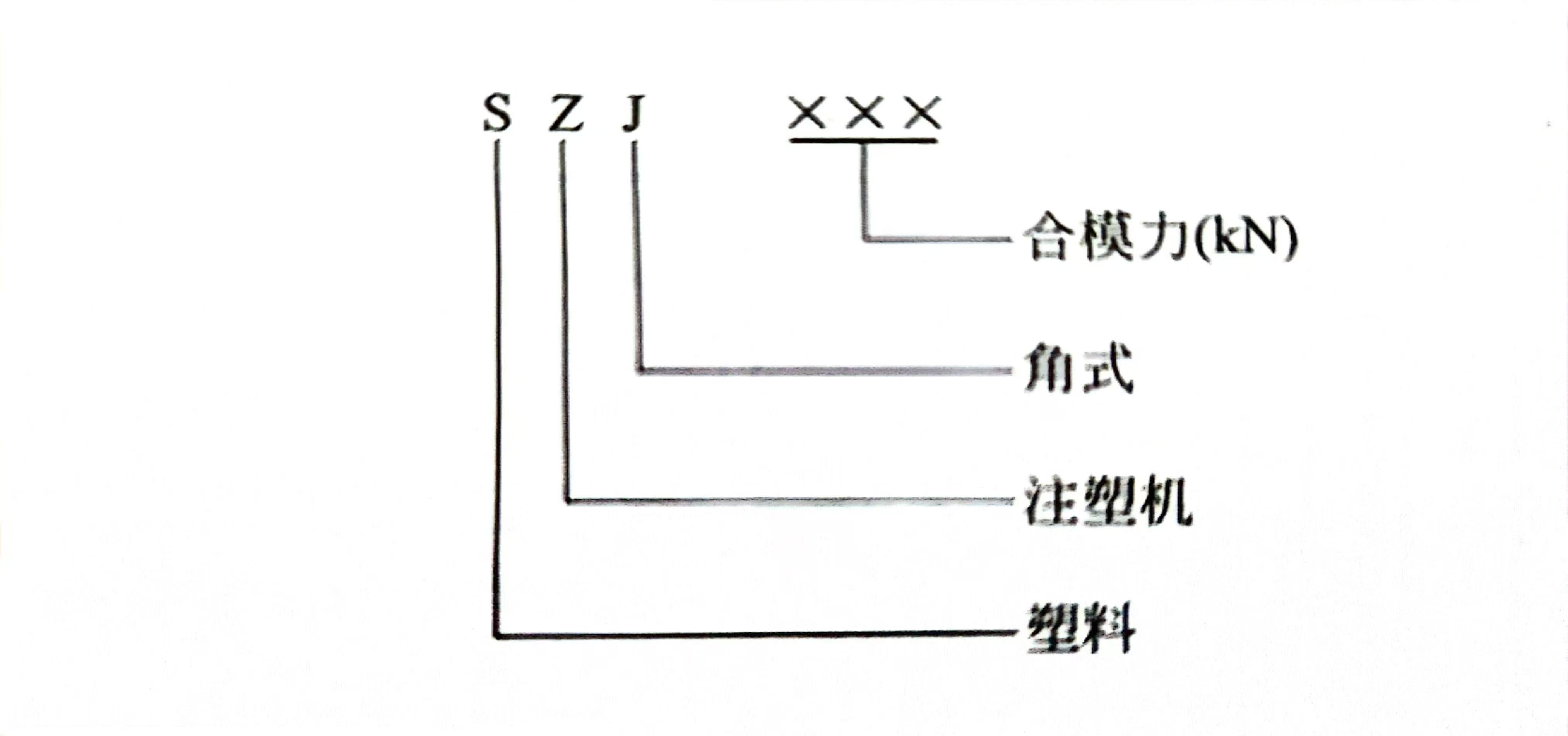

      (1)角式注塑机的型号标准

      (2)角式注塑机的主要技术参数

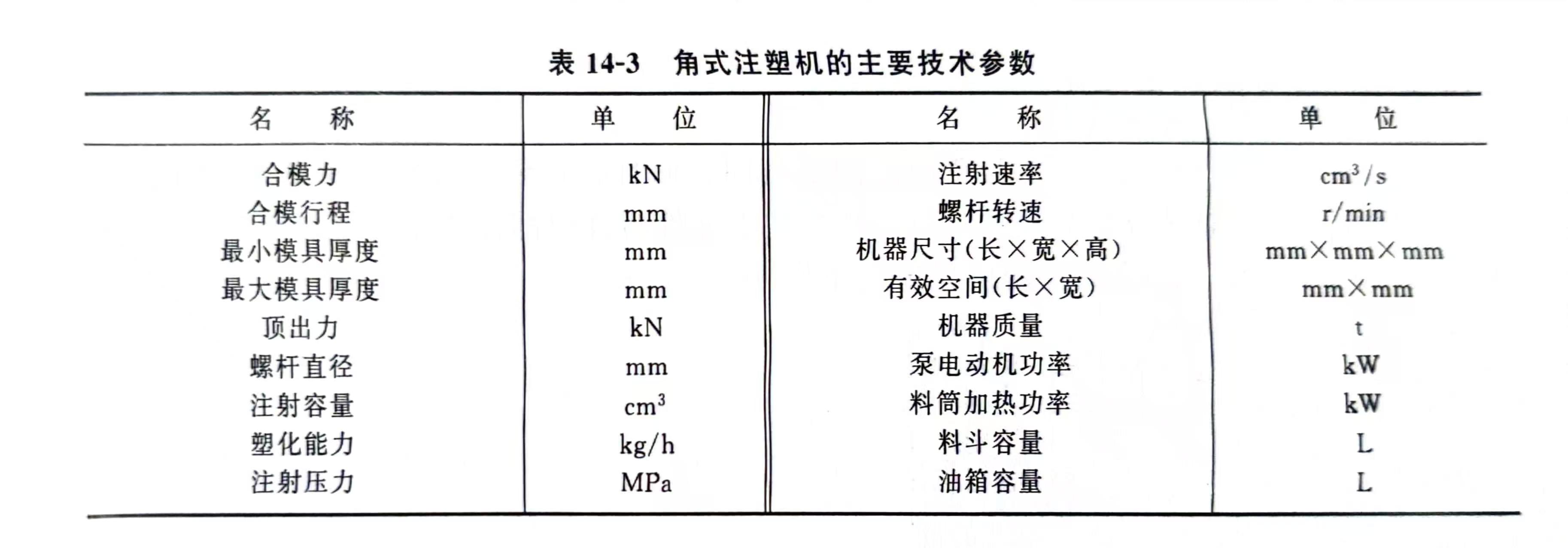

      角式注塑机的主要技术参数项目如表14-3所示，其各项的意义以及计算可参考普通注塑机。

      5.型谱系列

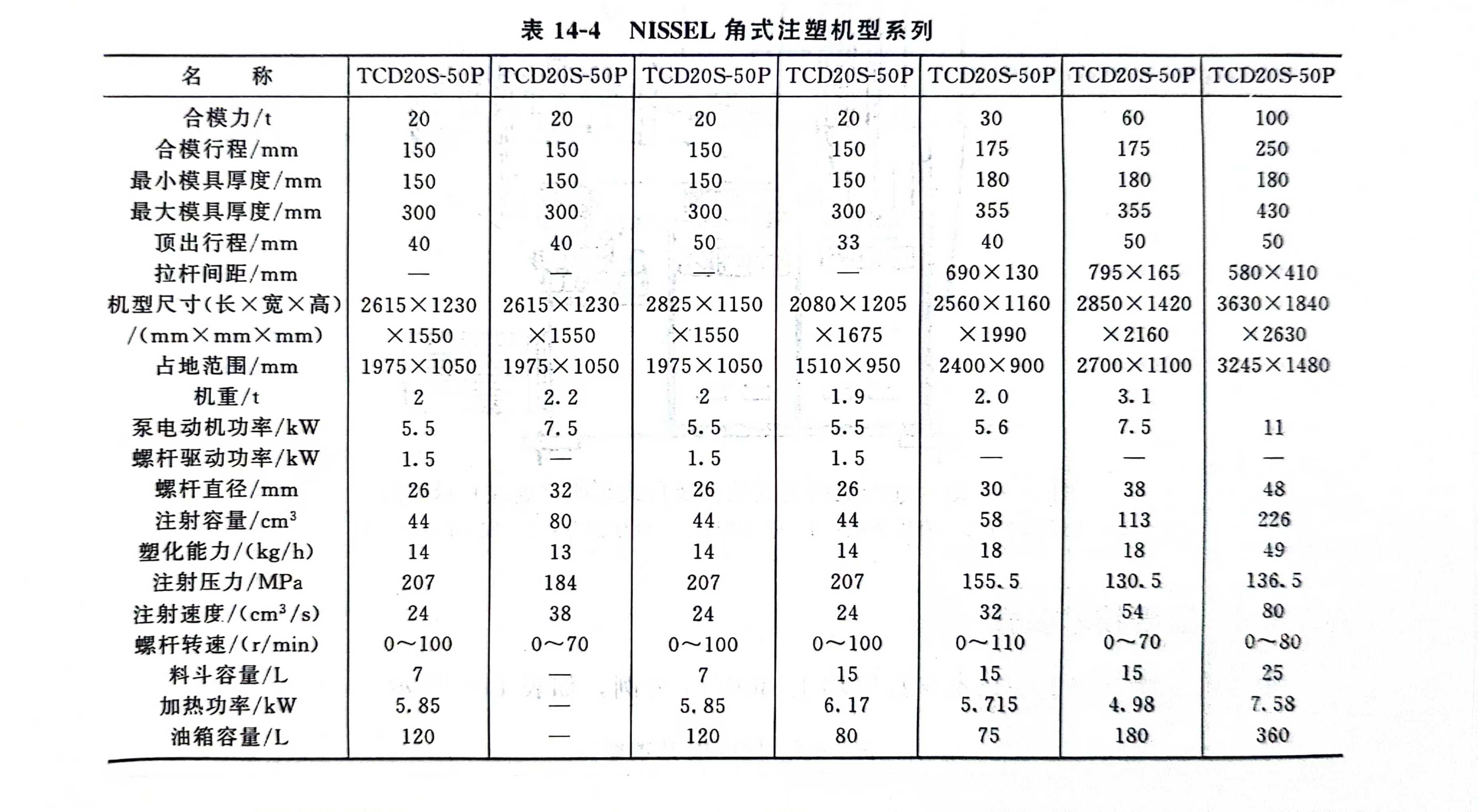

      表14-4列出日本NISSEL塑料工业公司生产的角式注塑机型谱系列。
