1.概述

      立式注塑机是加工热塑性塑料的注塑机，专业标准代号为“SZL”。与普通注塑机的区别在于它的注射部件与合模部件的中心线不仅是一线式排列，而且与地面垂直。由于它的开模方向是与地面垂直的，因此对装卸模具和嵌件或取出制品都较方便，容易组织自动生产线，且占地面积也小。但由于重心较高，在高度方向上占据空间较大，因此只适合于较小的机器。

      2.工作原理

      立式注塑机的塑化过程、注射过程以及工作循环等均与普通注塑机相同。

      3.基本组成

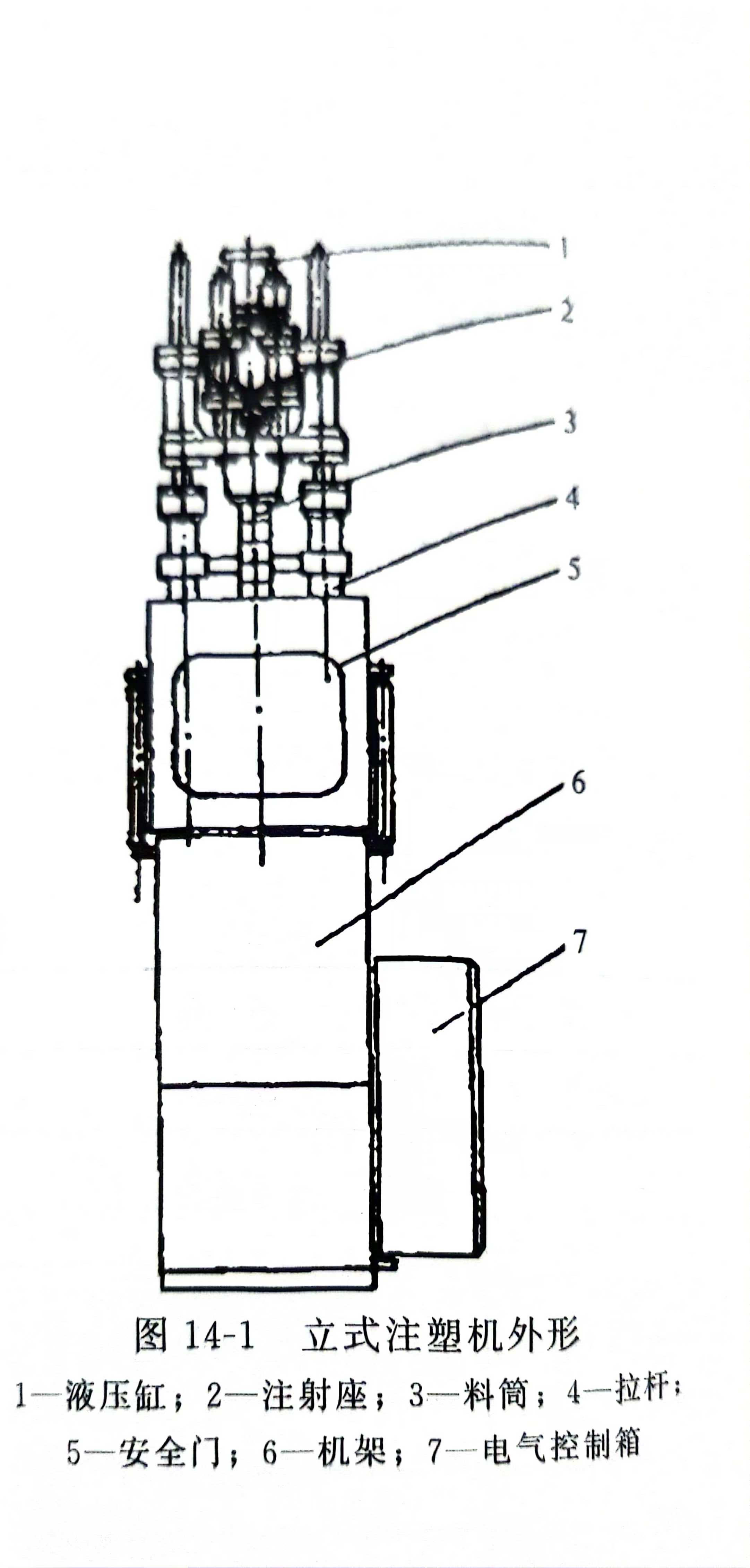

      立式注塑机(图14-1)主要由注射部件、合模部件、机架等机械系统、液压系统、电气控制系统、加热冷却系统、检测系统等组成，其各部分功能与普通注塑机相同。

      4.主要技术参数

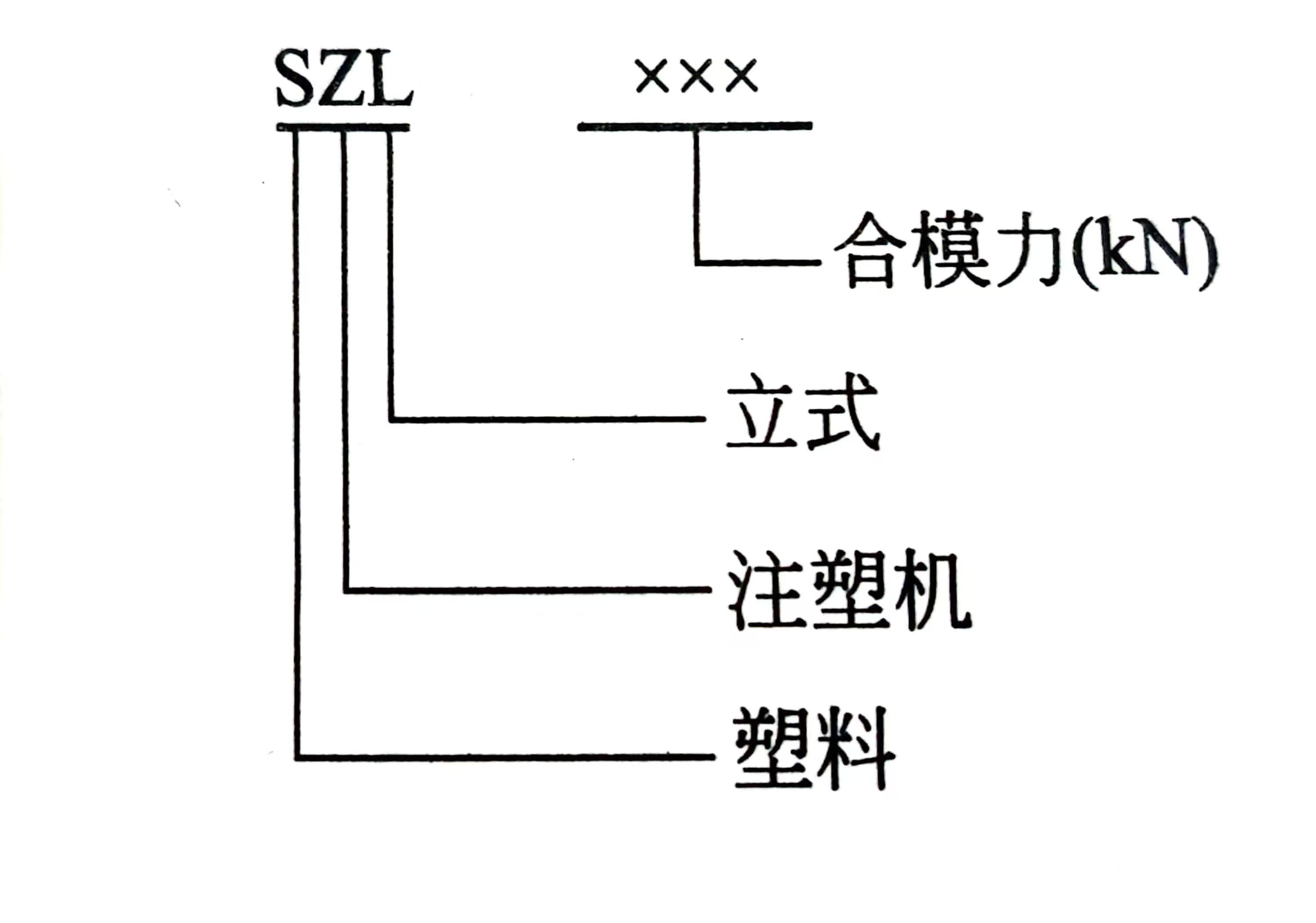

      (1)立式注塑机的型号标准

      (2)立式注塑机的主要技术参数

      立式注塑机的参数项目，与普通注塑机相同，分注射装置的技术参数与合模装置的技术参数。注射装置：注射容量（cm3）、螺杆直径（mm）、注射压力（MPa）、注射速率（cm3/s)、塑化能力（kg/h）、螺杆转速（r/min）、加热容量（kW）、料斗容量（L）。合模装置：合模力（kN）、开模力（kN）、合模、行程（mm）、最小模具厚度（mm）、顶出力（t）、顶出行程（mm）、泵功率（kW）、油箱容量以及机器吨位、外形尺寸等。

      各项参数计算与普通注塑机相同。

      5. 型谱系列

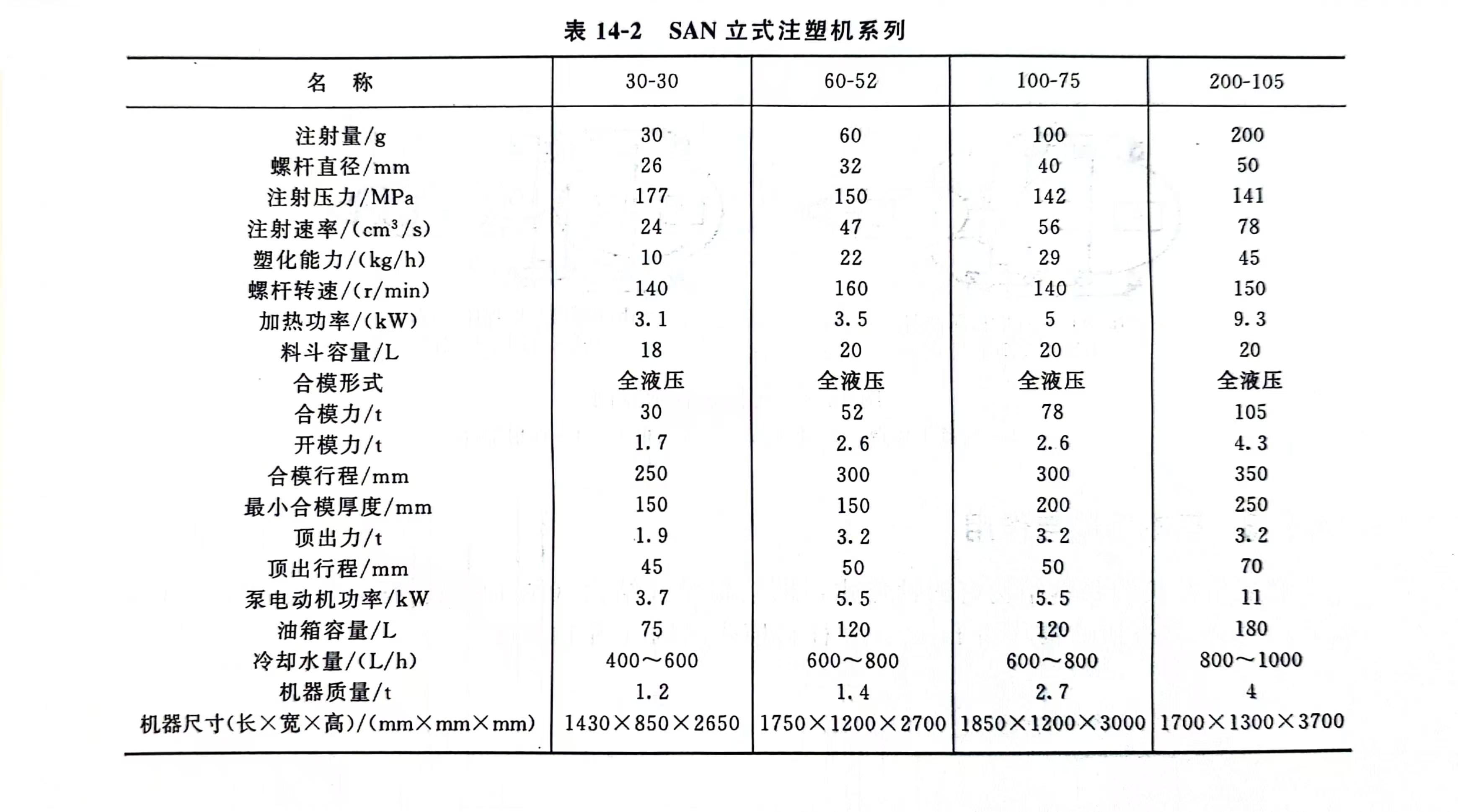

      日本和德国都有立式注塑机的型谱系列，表14-2为日本SANJOSEIKI公司生产的立式注塑机系列。
