1.工作原理

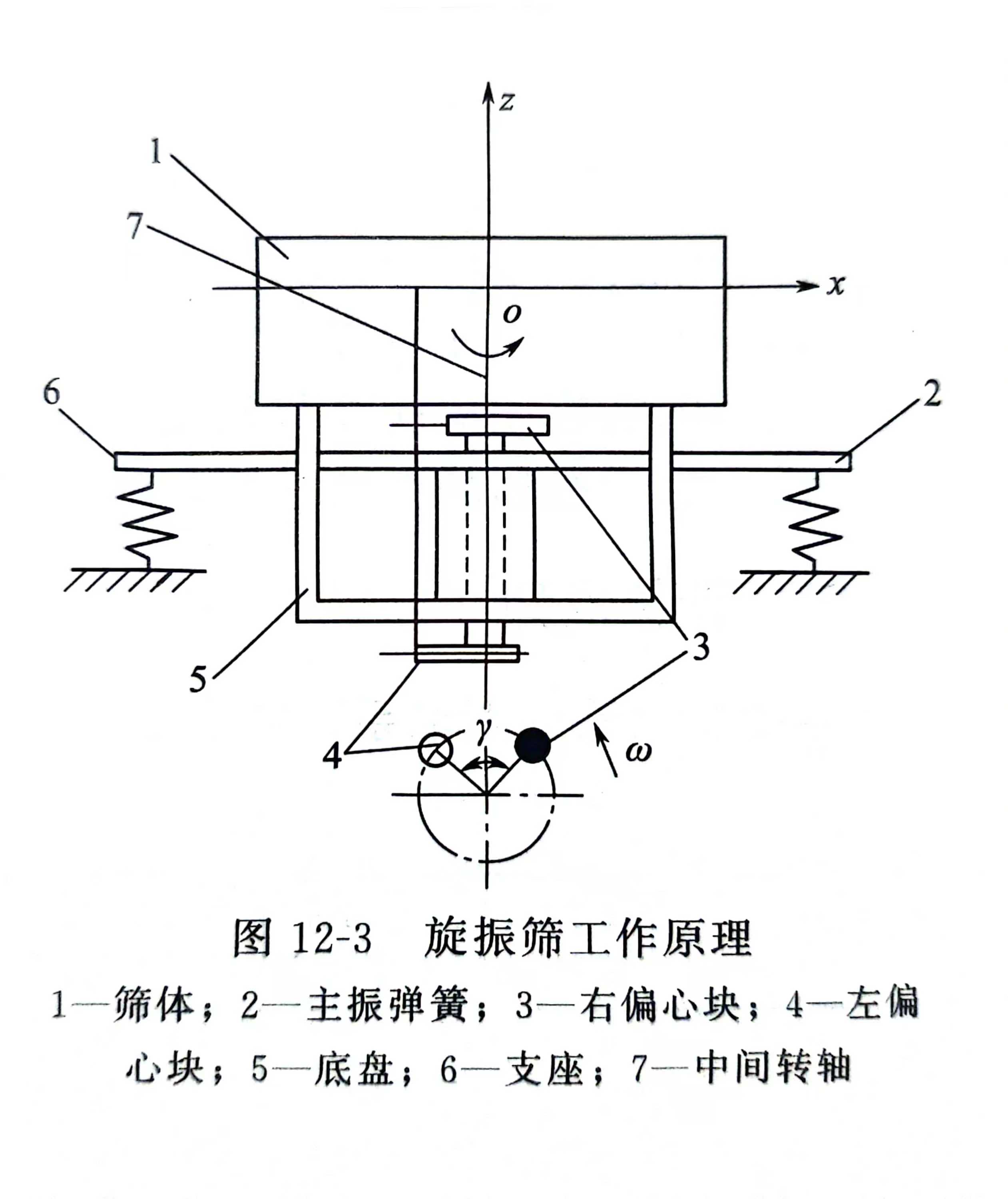

      振动圆筛选机简称旋振筛，其工作原理如图12-3所示。

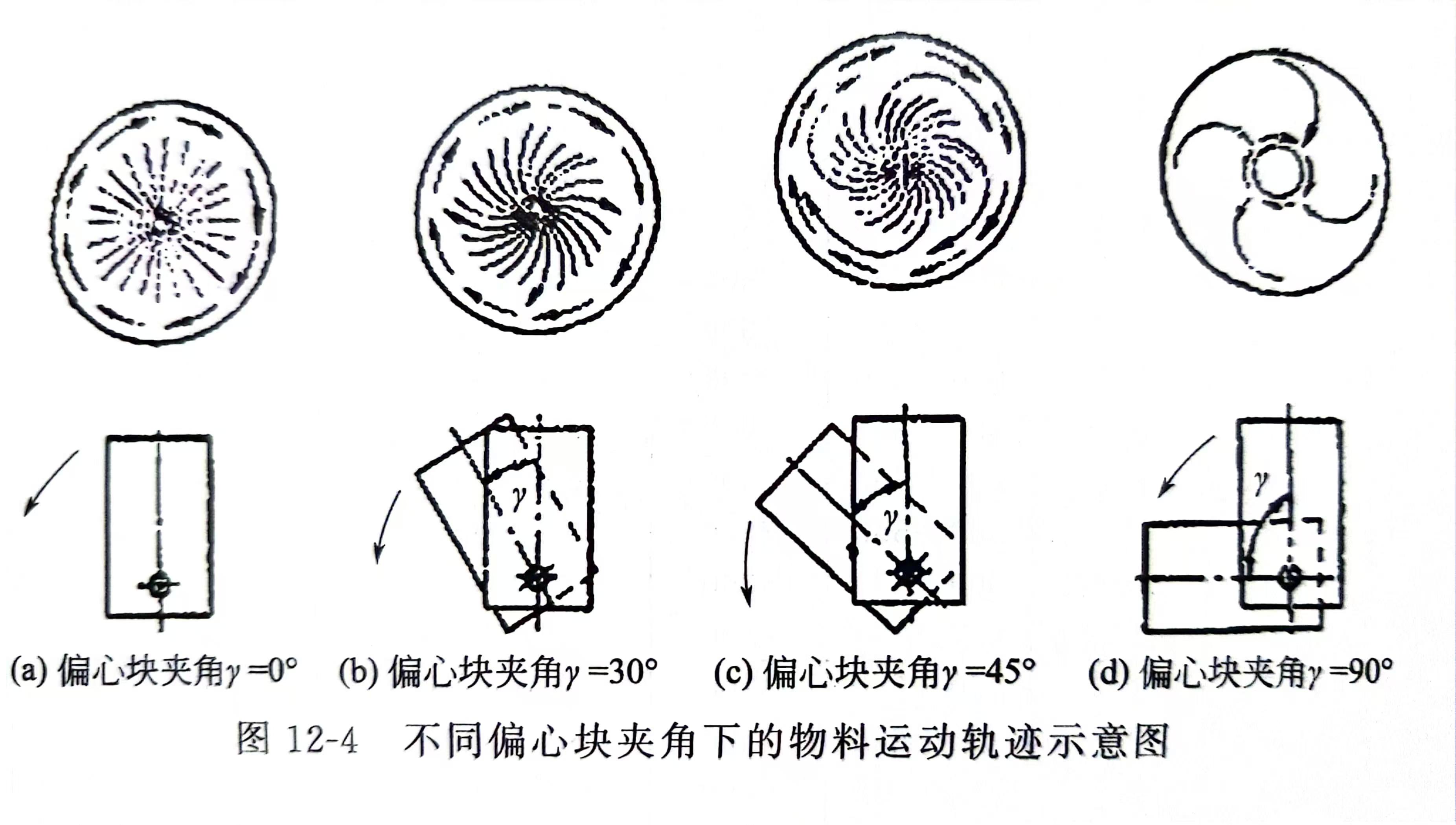

      此种振动筛是属于空间运动的单轴惯性振动筛，带有两个左右偏心块的转轴垂直安装在底盘的中心线上。在转轴旋转时，偏心块产生的惯性力作用在机架上，使整个支座及其主振弹簧产生振动，使筛面上的物料形成运动轨迹，并透筛，实现筛分。改变左右偏心块的夹角y以及角速度w可改变物料的运动轨迹，如图12-4所示。此种筛选机筛分效率高、体积小、质量轻、便于安装、维护简单，应用较广泛。

      2.基本结构与作用

      旋振筛主要由筛体、筛网、偏心块以及中间转动主轴、电动机等传动系统组成，如图12-5所示。

      3.主要技术参数

      从旋振筛的振动原理可知，两个偏心块对整个机体形成的激振力与激振力矩是重要设计

参数，此设计参数与工作机体的质量及其对垂直与水平轴的转动惯量有关，与水平方向及振动方向的弹簧刚度等有关。在惯性力的作用下机体要产生一定的振幅和振幅角。

      4.设计选用要点

      本种振动筛适于细物料的筛分，其筛分效率和精度比较高，工作时双振幅可取0.5~6mm，电动机转数为3000r/min。偏心块的夹角要可调，质量选择要适宜，整个结构应简单、合理、要有足够的强度和刚度且运行要安全可靠。

      5.型谱系列

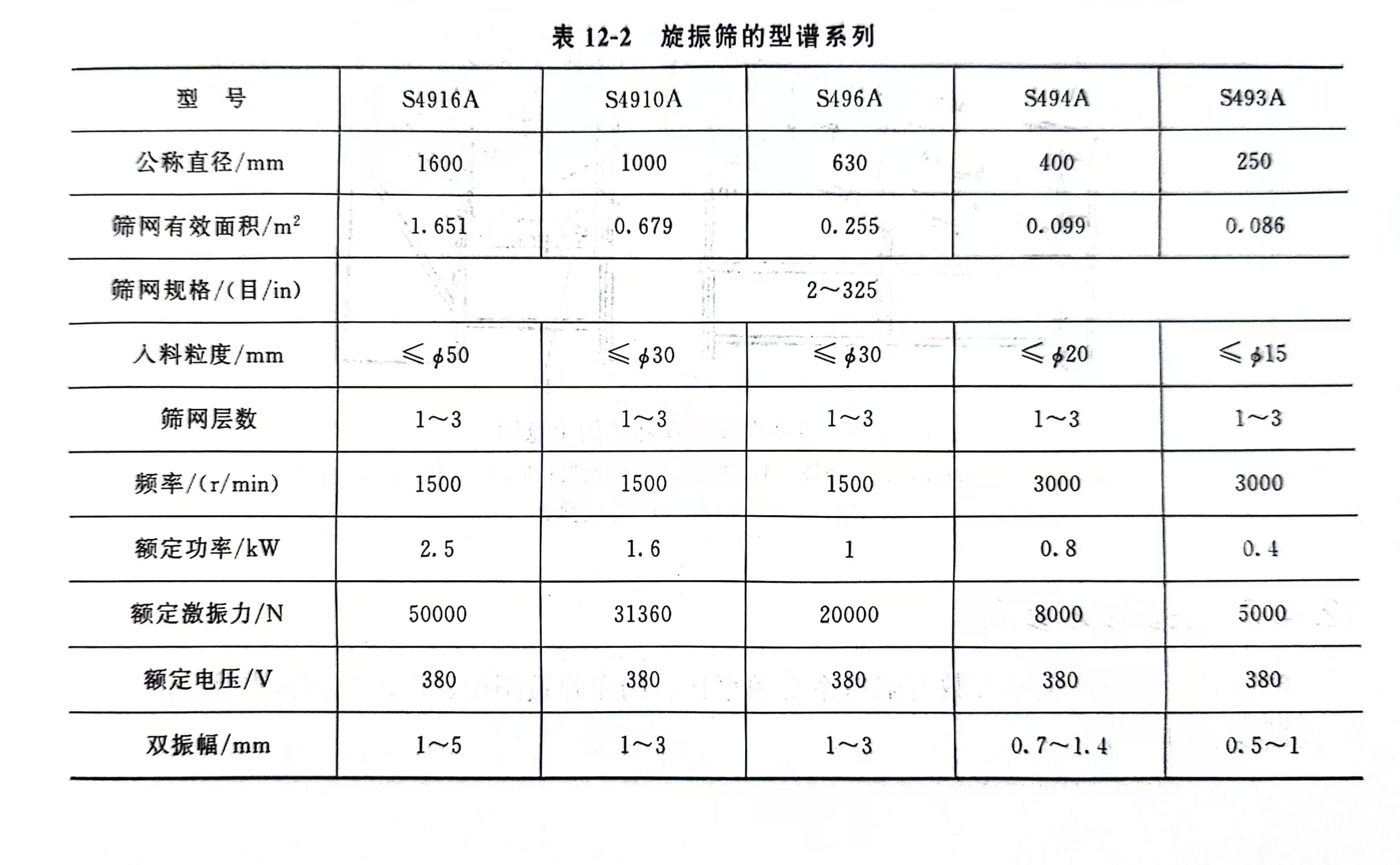

      旋振筛的型谱系列如表12-2所列。
