1.工作原理

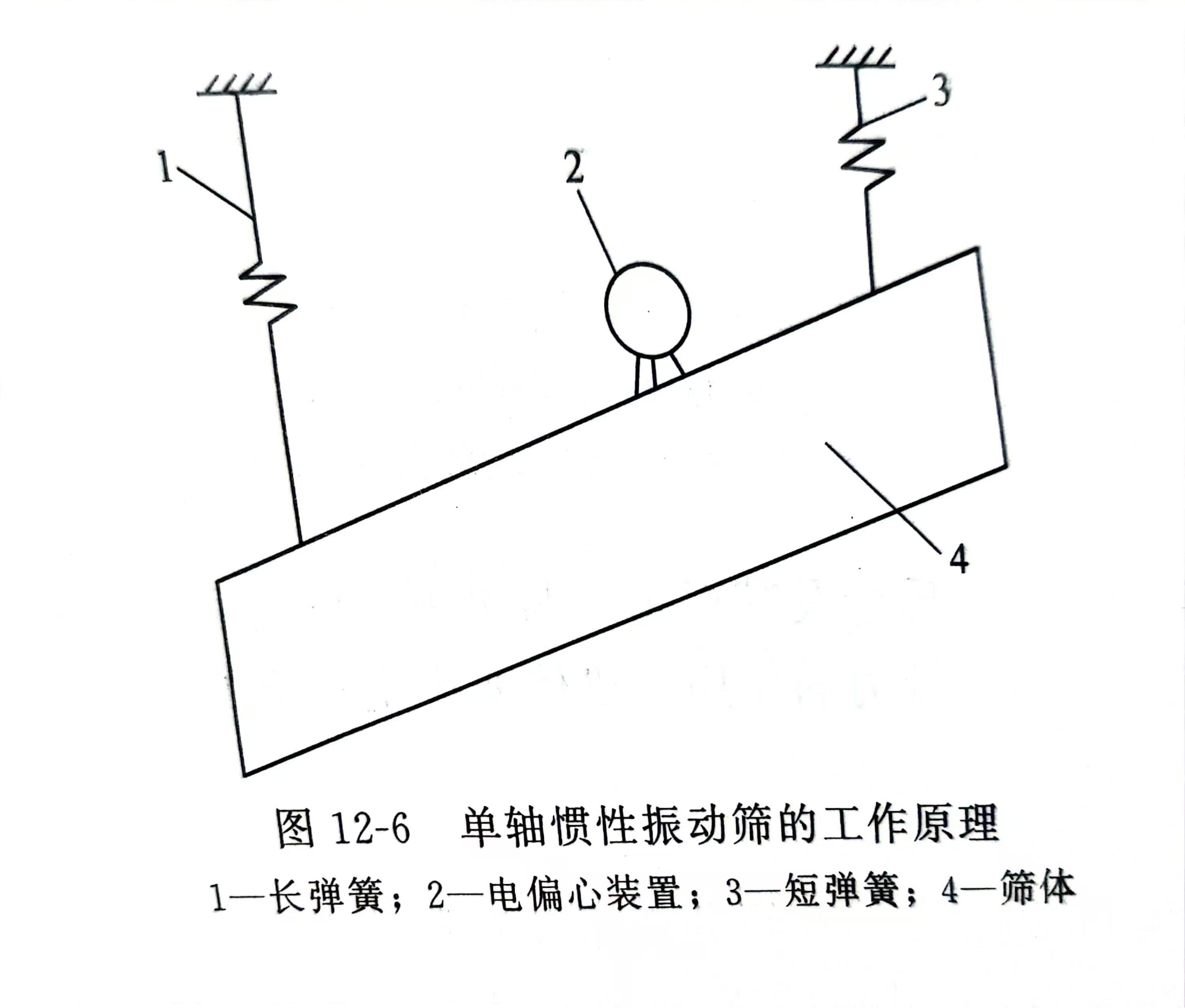

      单轴惯性振动筛的工作原理如图12-6所示。

      筛体用两个长短弹簧旋挂在机架上，偏心块安装在与筛体中心相距lₒₓ位置，偏心块质量m₀以角速度ω旋转，惯性力作用于筛体上，产生摇摆振动的角加速度。筛体上任意一点的运动轨迹可以是圆或椭圆。

      2.基本结构与作用

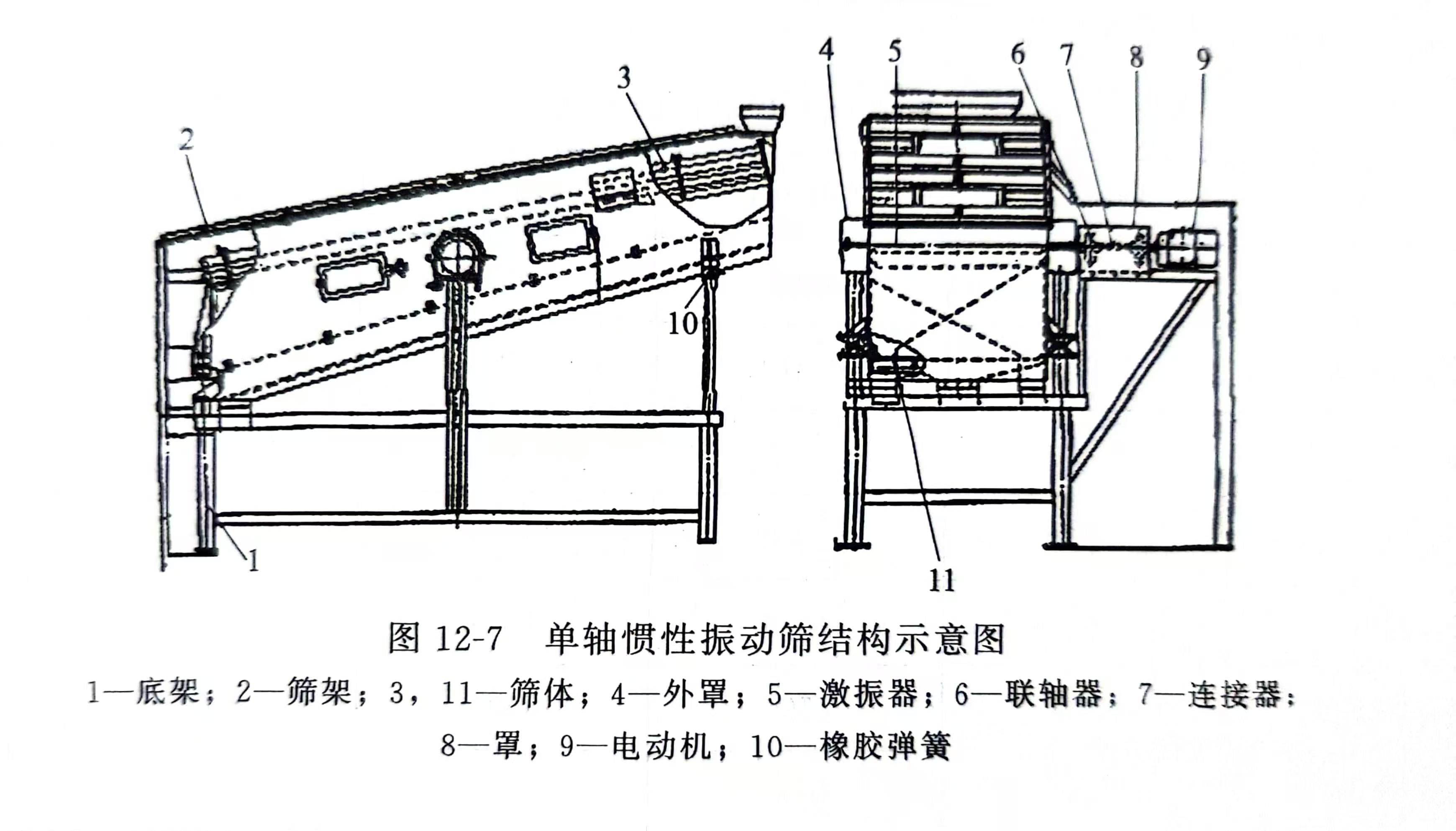

      单轴惯性振动的结构如图12-7所示。其结构主要由筛体，底架，弹簧，偏心块以及传动系统等组成。

      3.主要技术参数

      单轴惯性振动筛主要参数有隔振系统频率比，隔振弹簧刚度，机体的计算质量，激振力的振幅以及功率等。

      4.设计选用要点

      对于较难筛的物料选取惯性振动筛，其双振幅通常为3~10mm，振动频率为800~900次/min，能调整惯性激振器。对于单轴惯性振动筛偏心轴应能自由转动，隔振系统能调整，使频率达到设计值。

      5.单轴惯性振动筛的优点

      惯性振动筛是通过装在振动电动机两侧的单轴惯性激振器所产生的振动力，经减振弹簧的作用，使振动电动机随之振动，通过连杆带动筛网上、下振动。由于筛面是倾斜安装在下箱体内的，它使物料向下抛掷，小粒料透过筛孔达到分级的要求。它比传统的振动筛省去了带动整个箱体运动的力，相对而言对转动密封和基础支撑要求低得多。

      6.型谱系列

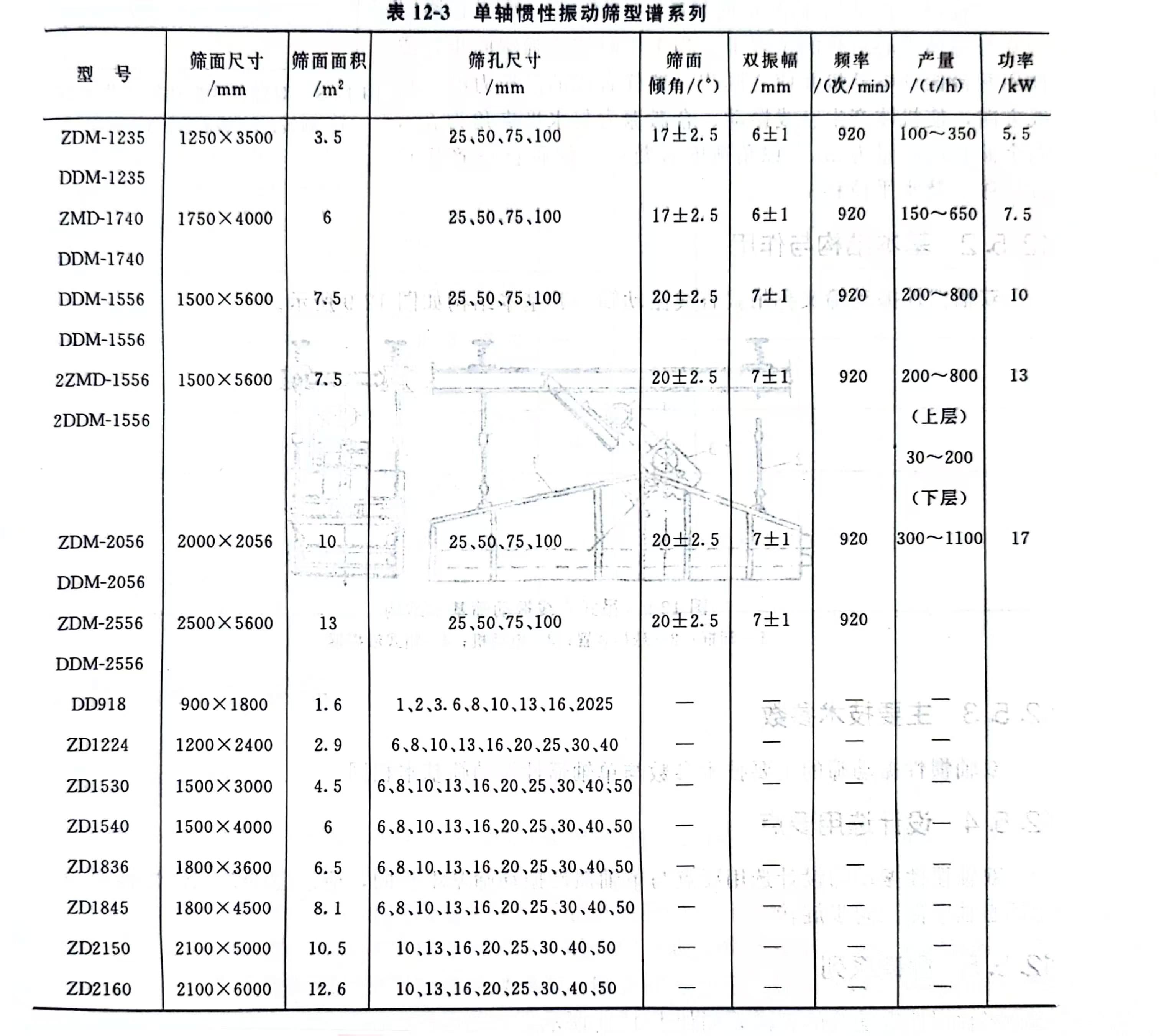

      单轴惯性振动筛型谱系列如表12-3所示。
