1.工作原理

      水平振动筛选机简称水平振动筛，又称双质体弹性连杆式振动筛，是属于运动速度较低而振幅较大的一种筛选机，亦简称为平面筛（如摆动式筛选机就属于此种类型的设备）。它的分选效果优于振动频率较高，而振幅较小的振动筛。此种振动筛的工作原理如图12-1所示。

      这种振动筛具有两个筛体，在两个筛体之间有橡胶铰链式导向杆，整个机器通过此导向杆的中间铰链及支架固定在底架上。两个筛体之间有弹性连杆式驱动装置及主振弹簧。工作时，由于导向杆绕其中点摆动，两个振动质体作相反方向的振动，产生的惯性力是与之相反的，当两个质体的质量相等时，其惯性力之间获得平衡。

      2.基本结构与作用

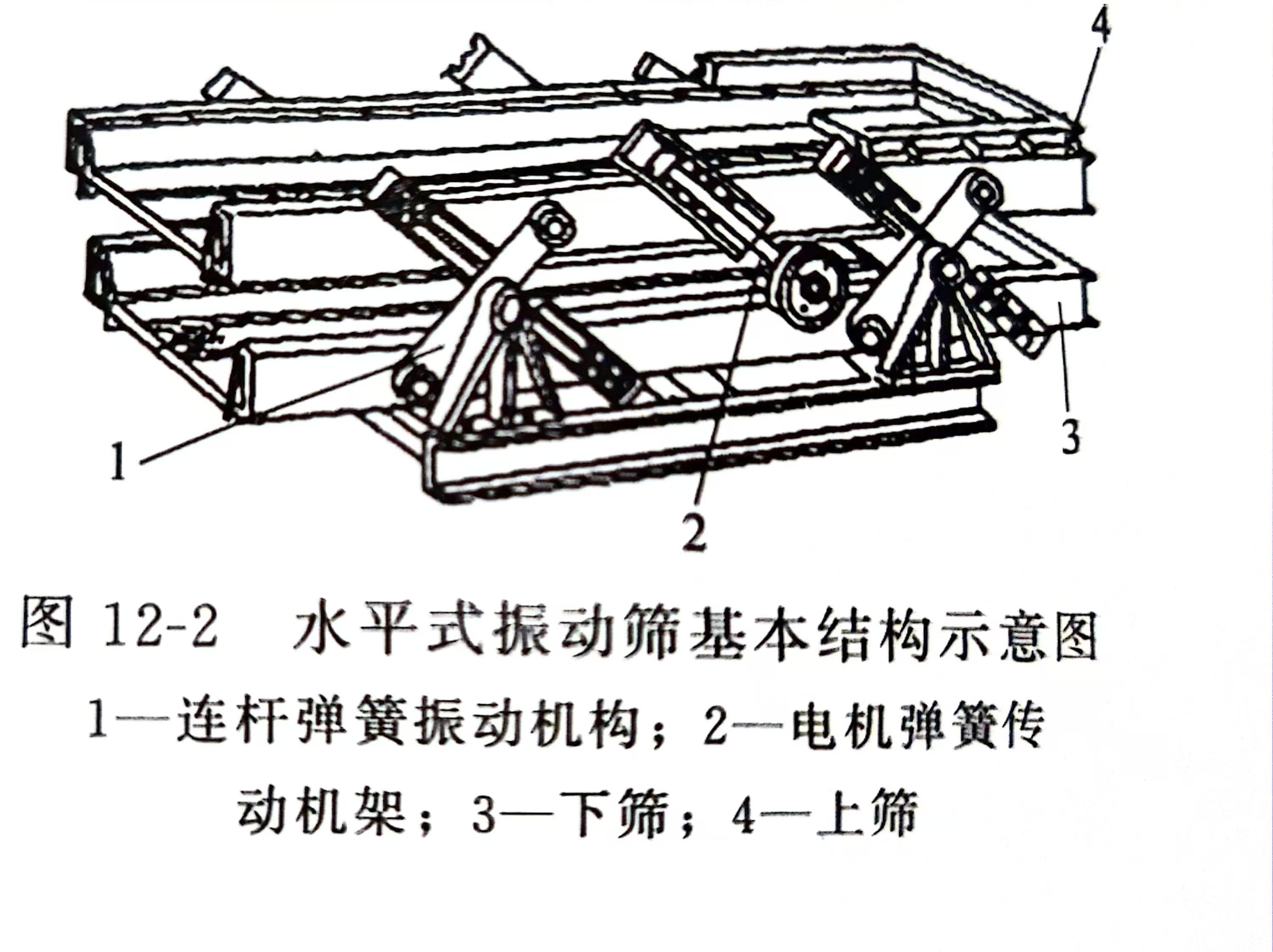

      水平式振动筛基本结构如图12-2所示。

      3.主要技术参数

      水平振动筛的主要技术参数并且需要计算的有：

      1）隔振弹簧刚度（N/m），此刚度与振动质体的质量（kg）、垂直方向的低频固有频率（Hz）有关。

      2）振动质体的计算质量与诱导质量，此质量与质体的实际质量、物料质量、质体上的物料结合系数以及两个隔振弹簧有关。

      3）主振固有频率和频率比。此参数与主振弹簧和连杆弹簧的刚度以及空载和有载诱导质量有关。

      4）连杆弹簧和主振弹簧刚度。此参数与有载诱导质量及频率有关。

      5）所需激振力及偏心距。

      6）电动机功率。

      4.设计选用要点

      这种振动筛在接近共振状态下工作，其双振幅可在5~24mm内选择，振动次数为350~750次（适于PVC筛分）。

      此种机器应注意以下几点。

      1）连杆弹簧的压缩量应稍大于工作时间可能产生的最大变形。

      2）机器的频率比应能调节到设计值。

      3）防止振动机体的弹性弯曲与弹性扭转。

      5.型谱系列

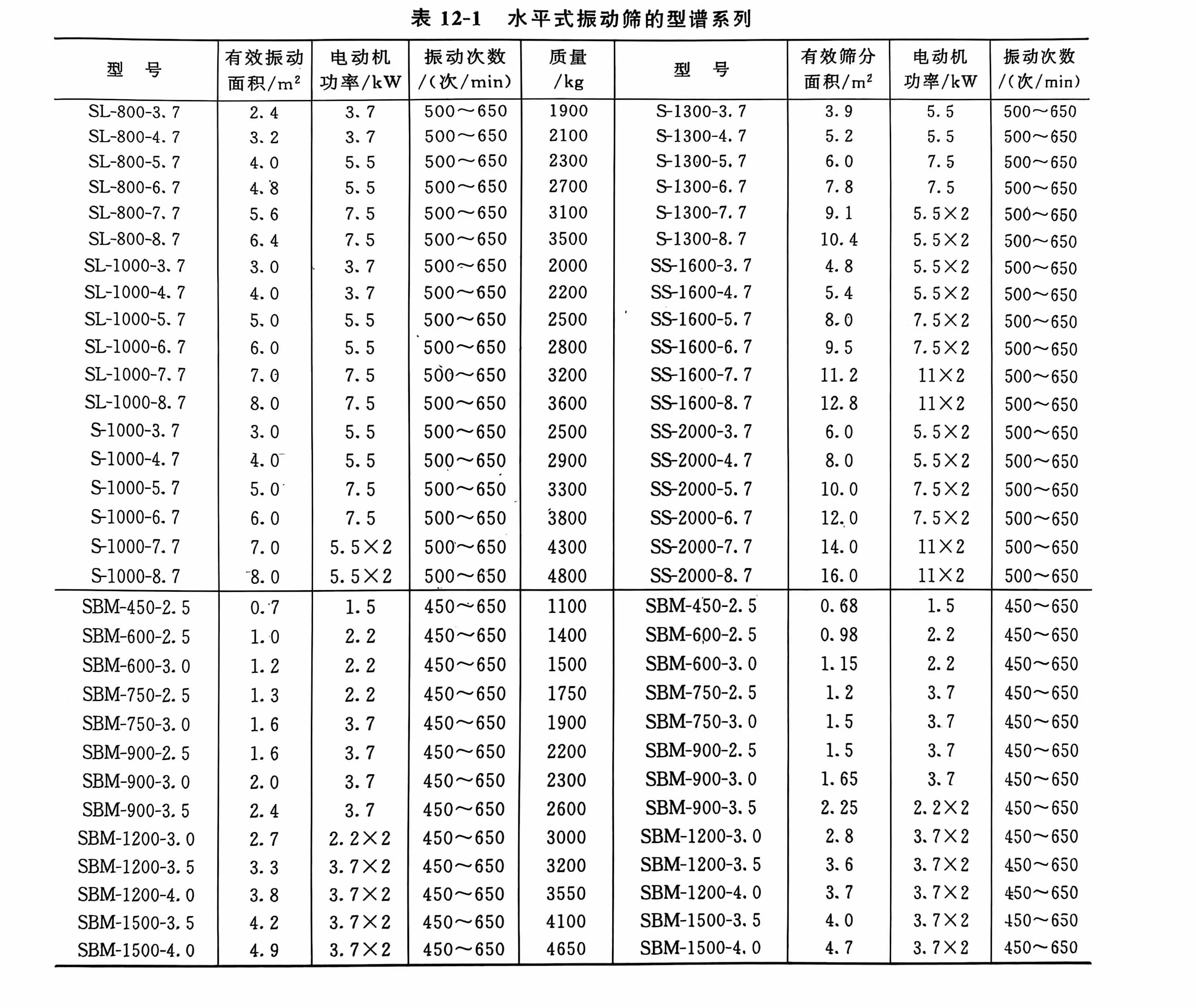

      水平式振动筛的型谱系列如表12-1所示。

      6.刨花水平振动筛选机

      筛子在进行工作时，被筛物刨花与创面之间必须有相对的运动，才能使被筛物有更多通过筛孔的机会。被筛物在筛面上的移动，系由筛体运动而来。由于被筛物是群体，而且由多种规格不一的刨花组成，且组分常变，同时筛面也有各种不同形态，因此刨花在筛面上的运动是个非常复杂的问题。为了明示其一般规律而便于分析，可将被筛物刨花视为个体，并限于平面筛进行研究。
