1.热处理装置

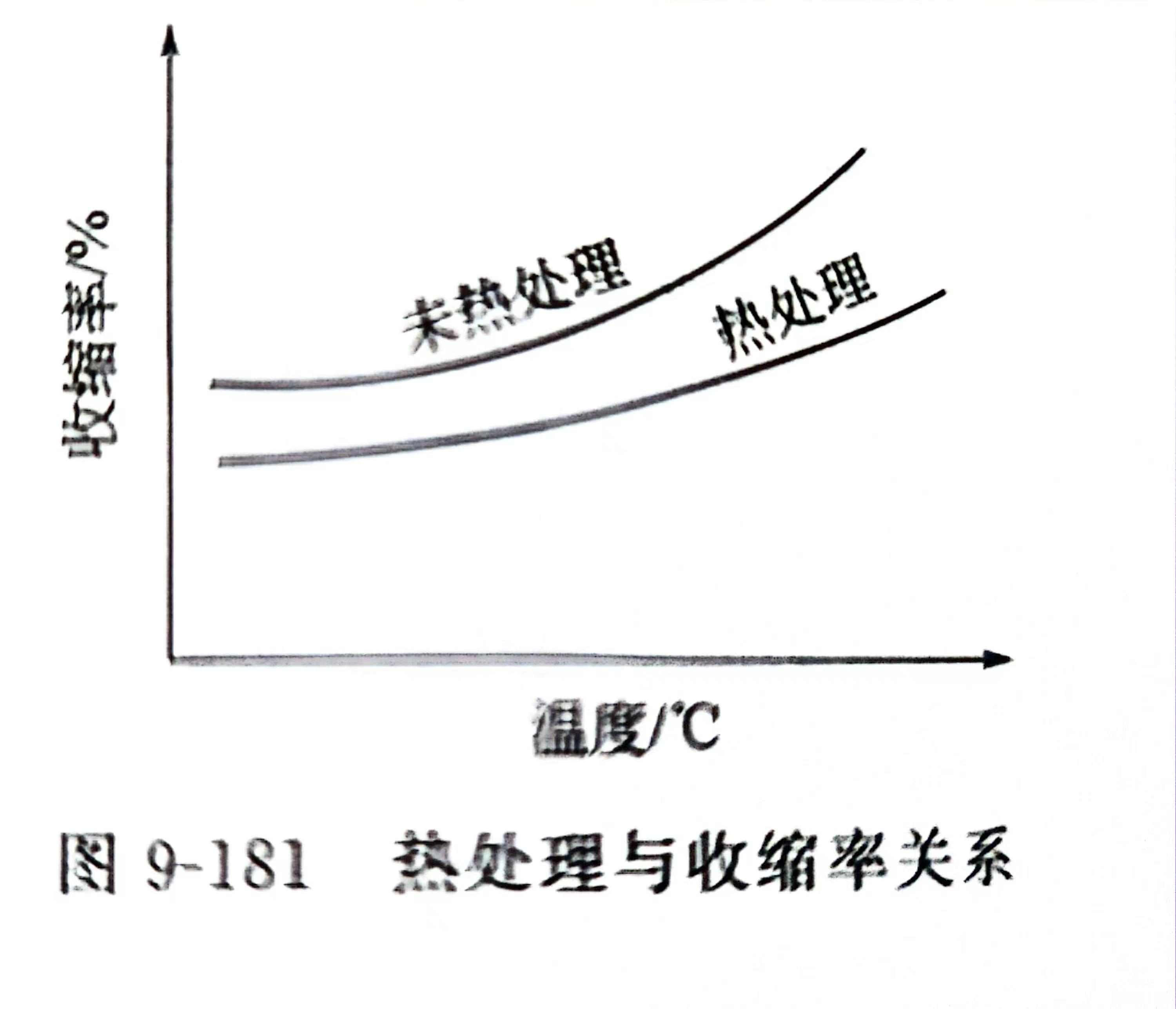

      牵伸后的单丝，收缩率较大，在使用过程中受热收缩甚至会使制品损坏。通过热处理，其收缩率明显降低，如图9-181所示。热处理分湿法和干法两种。湿法装置的水箱尺寸与热牵伸水箱相同，其成本低、操作方便。干法装置采用热烘箱，对减少单丝中水分含量有利，且装置也不复杂。热处理导辊速度比第二牵伸辊速度减小2%~5%，让单丝发生松弛、回缩。

      2.卷取装置

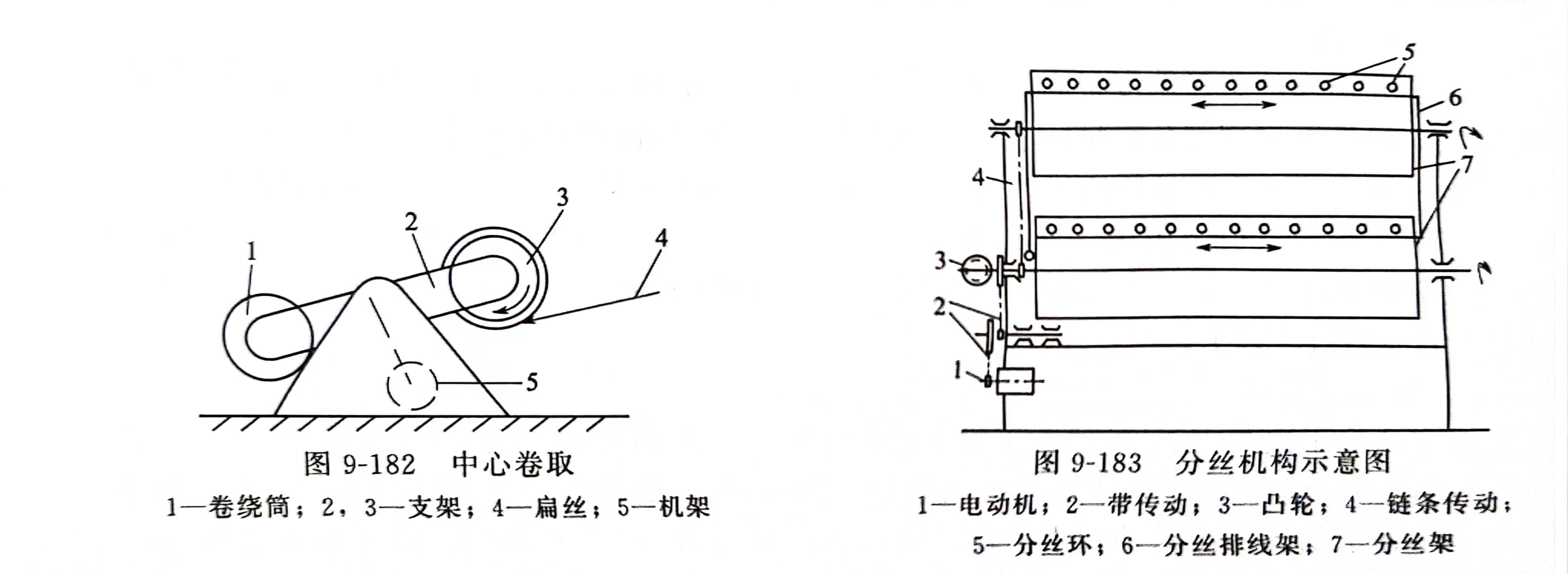

      单丝的卷取多采用中心卷取，如图9-182所示。卷取的方式有两种：一种是将单丝分开卷在各自的卷筒上（图9-183），每卷约1kg；另一种是多根单丝合股卷在一个卷取筒上，每卷5~8kg，然后再用分丝机分成单丝，如图9-183所示。为了保证卷取质量，要求卷取张力恒定（卷取线速度恒定），目前普遍采用力矩电动机，保证卷取时张力恒定。单丝的卷取线速度通常为100~250m/min。
