1.冷却水箱

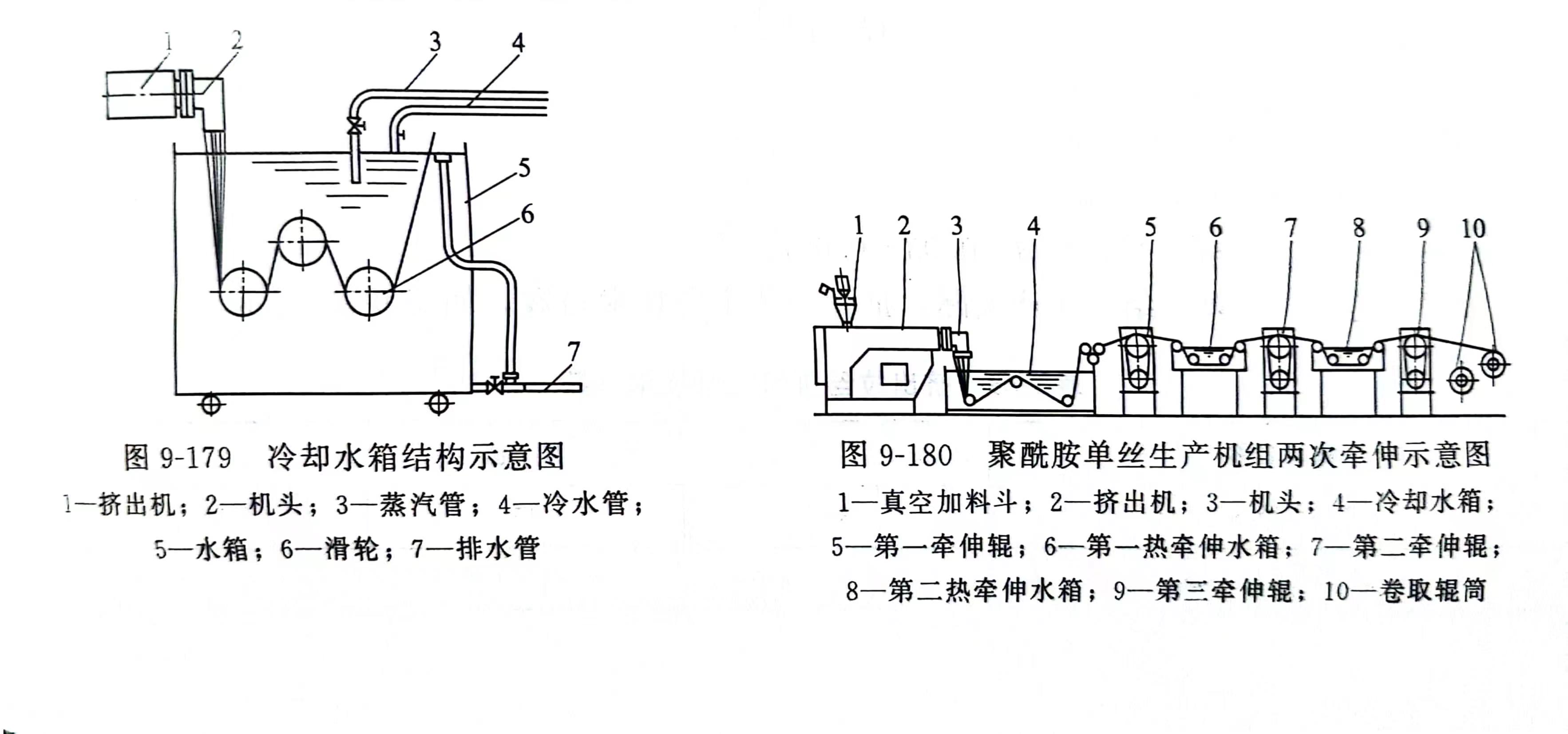

      从喷丝孔出来的单丝温度很高，聚乙烯约300℃，聚丙烯约300℃，为了防止粘连和降低结晶度，提高无定型部分含量，必须迅速冷却。冷却水箱的结构如图9-179所示。

      喷丝板到冷却水表面的距离推荐为15~50mm，距离过大，单丝氧化，降低强度。冷却水温应控制在20~50℃范围内，冷却水温过高，会降低单丝强度，冷却水温过低，单丝内部易产生空洞而断裂。急冷水箱应有一定容量，一般长1~2m，深0.8~1m，单丝在水箱中通过长度应在1m以上。

      2.牵伸装置

      牵伸方法有于法与湿法两种。干法牵伸又分热辊法和热烘道法，其温度较高，可达150℃以上，牵伸倍数高，但设备复杂。湿法多采用100℃的沸水。牵伸装置为2~3组牵伸辊筒、热牵伸水箱。每组牵伸辊中上辊为主动辊，直径为150~250mm，长为200~250mm，表面镀硬铬。下辊为被动辊，直径可与上辊相等或比上辊小。牵伸辊筒一般用整流子电动机无级变速调节（也有用直流电动机调速），两组牵伸辊筒线速度之比即为牵伸倍数。

      热牵伸水箱长度应大于2m，否则单丝在热水箱中停留时间过短，造成牵伸不足，降低单丝强度。

      热牵伸可一次牵伸，也可两次牵伸，如图9-180所示，聚酰胶一般用两个热水箱两次牵伸。
