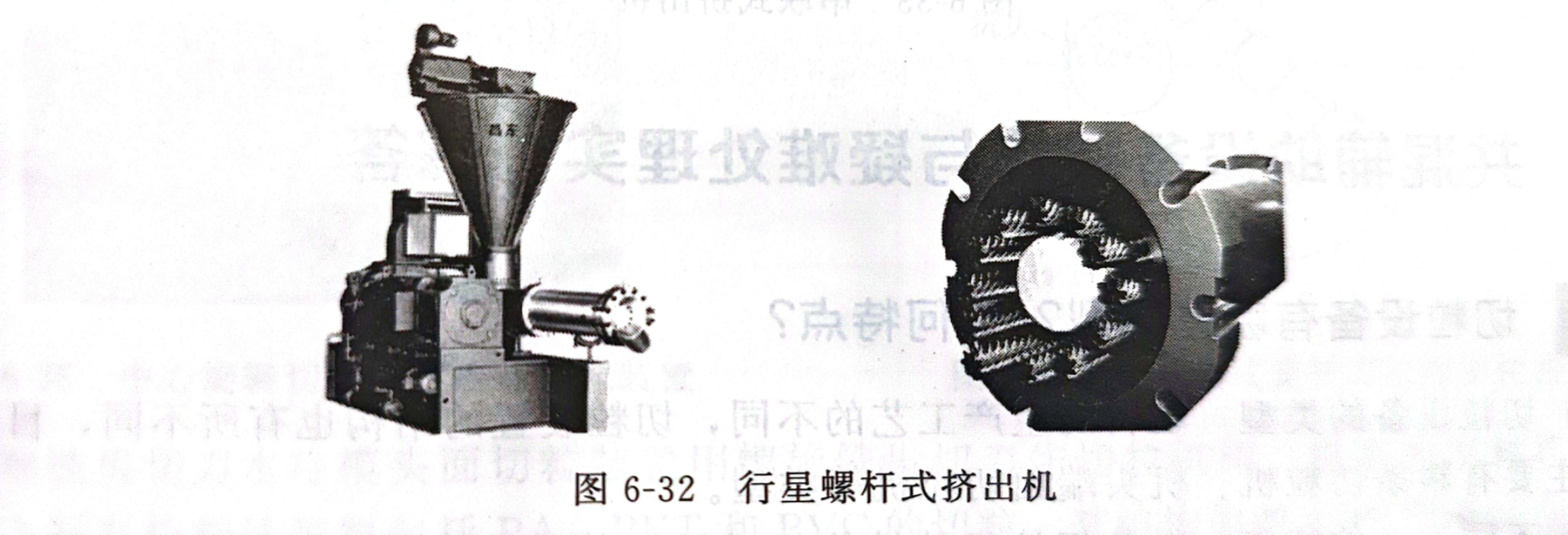

（1）行星螺杆式挤出机的结构     行星螺杆式挤出机主要由一根较长的主螺杆（也称太阳螺杆）与若干根行星螺杆及内壁开有齿的机筒组成，其行星螺杆的数量与行星段主螺杆直径成正比，一般为6~18 根。行星段螺棱的螺旋角有 45°，在行星段的末段都设有止推环，以防止螺杆产生轴向移动。为防止加料段与行星段的温度相互干扰，在两段之间还设置有隔热层，其结构如图6-32所示。

  挤出机工作时，由传动系统驱动中央的主螺杆旋转，从而带动行星螺杆转动，行星螺杆浮动在主螺杆与机简内壁之间。物料从加料段送至行星段，由于行星段主螺杆与行星螺杆之间，以及行星螺杆与机简内壁的螺旋齿之间连续啮合，物料受到反复剪切和捏合，从而促使其充分地混合与塑化。

      （2）行星螺杆式挤出机特点行星螺杆式挤出机的特点是：物料接触面积大，便于热量交换，热交换面积比单螺杆挤出机大5倍以上，混炼塑化效率高；剪切作用小，物料停留时间短，防止降解，能耗低，产量大。多用于供料与造粒，主要起熔融和混炼作用，主要适用于加工热敏性物料。
