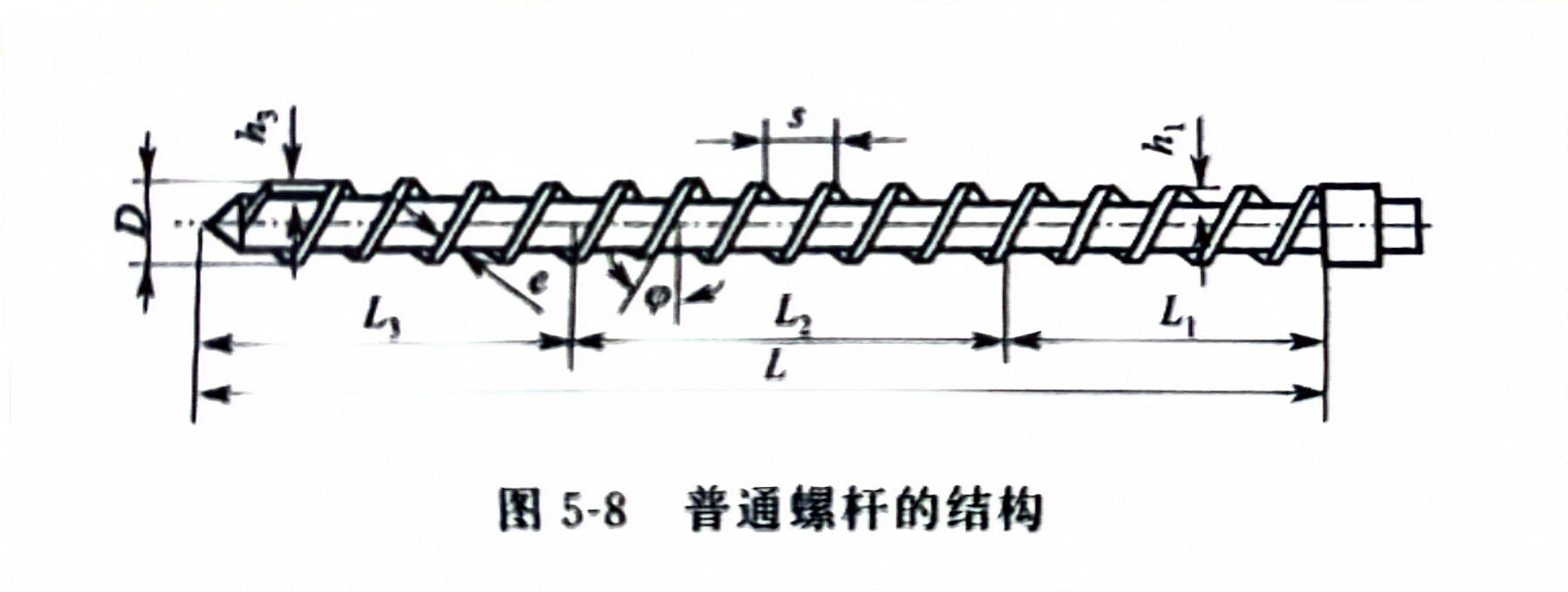

普通螺杆的结构 普通螺杆的结构如图5-8所示,螺杆的结构参数主要包括螺杆直径、螺杆的有效工作长度、长径比、螺槽深度、螺距、螺旋角、螺棱宽度、压缩比、螺杆(外径)与机筒(内壁)的间隙等。
螺杆直径(D)是指螺杆外径,单位用mm表示。
螺杆的有效工作长度(L)是指螺杆工作部分的长度,单位为mm。对普通螺杆人们常常把螺杆的有效工作长度L分为加料段(L1)、熔融段(L2)、均化段(L3)三段。
①加料段(L1)的作用是将松散的物料逐渐压实并送入下一段,减小压力和产量的波动,从而稳定地输送物料,对物料进行预热。
②熔融段(L2)又称为压缩段,其作用是把物料进一步压实,将物料中的空气推向加料段排出,使物料全部熔融并送入下一段。
③均化段(L3)又称计量段,其作用是将已熔融物料进一步均匀塑化,并使其定温、、定压、定量、连续地挤入机头。
螺杆长径比是指螺杆有效工作长度(L)与螺杆直径D之比,通常用L/D表示。
螺槽深度是一个变化值,用h表示,单位mm。对普通螺杆来说,加料段的螺槽深度用h,表示,一般是一个定值;均化段的螺槽深度用h3表示,一般也是一个定值;熔融段的螺槽深度是变化的,用h2表示。
螺距是指相邻两个螺纹之间的距离,一般用s表示,单位mm。
螺旋角是指在中径圆柱面上,螺旋线的切线与螺纹轴线的夹角,一般用q表示,单位()。
螺棱宽度是指螺棱法向宽度,用e表示,单位mm。
螺杆(外径)与机筒(内壁)的间隙一般用8表示,单位mm。
压缩比:在螺杆设计中压缩比的概念一般指几何压缩比,它是螺杆加料段第一个螺槽容积和均化段最后一个螺槽容积之比,用e表示:
(D-h1)h1
€= -------------
D-h3)h3
式中,h,和h3分别是螺杆加料段第一个螺槽的深度和均化段最后一个螺槽的深度。还有一个物理压缩比,它指的是塑料受热熔融后的密度和松散状态的密度之比。设计时采用的几何压缩比应当大于物理压缩比。
