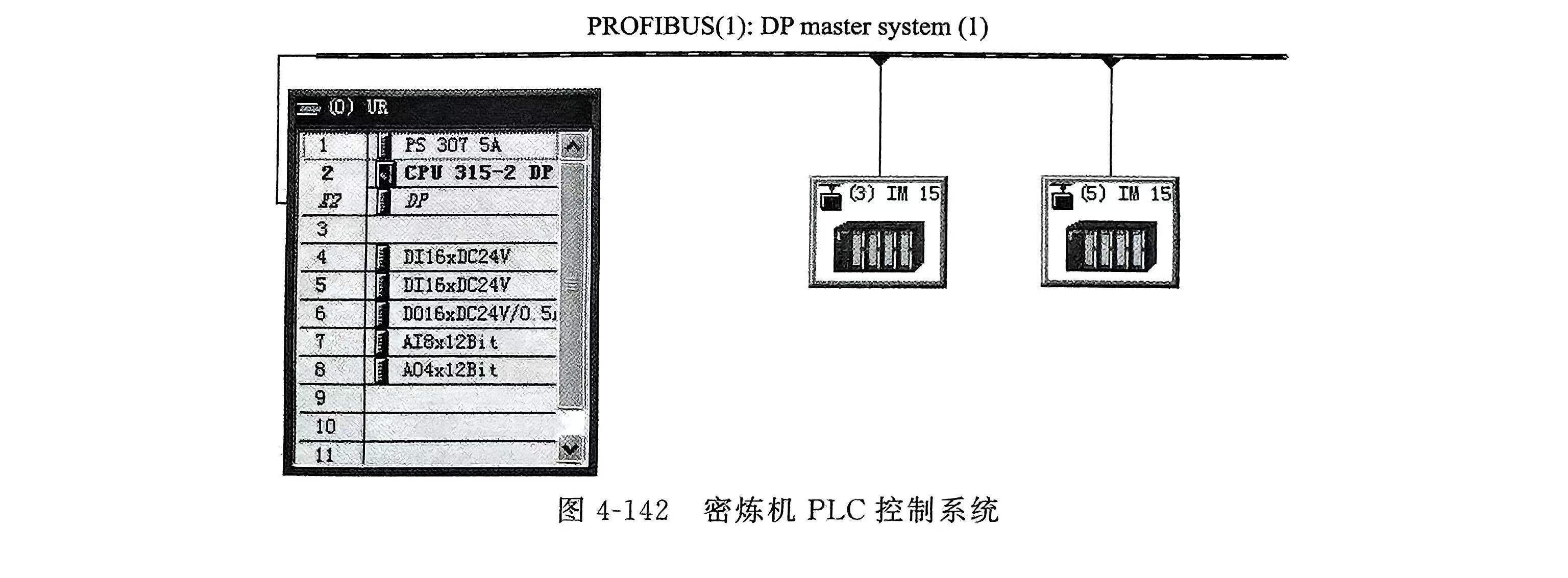

PLC控制系统用于完成设备的各种逻辑运算和联锁。其系统示意图如图4-142所示。

PLC 控制系统主要功能是对各种工况信号的采集和控制。通常有如下方面。

① 辅助传动的控制和保护：包括干油泵、稀油泵、减速机冷却及润滑油泵、液压泵等。

② 压料装置压力无级调控，手动或自动给定。

③ 主电动机电流、压料装置压力、物料温度显示。

④ 多点温度巡检及报警保护，包括密炼机轴承、减速箱轴承、主机密封、转子密封、电动机轴承和电动机绕组等。

⑤ 炼塑计时调控及显示功能。

⑥ 控制系统有热电偶断偶指示。

⑦ 各项炼塑程序的编制及显示。

 附属设备的电气控制

包括液压站、减速机润滑油泵、干油泵、工艺油泵和润滑油泵等。液压控制系统为压力

无级调控，压力可以通过上辅机配方及密炼工艺要求进行设定，亦可以手动设定。

 报警系统

各种报警信号被检测到后，依据密炼工艺及安全要求，采用相应的措施，进行故障处

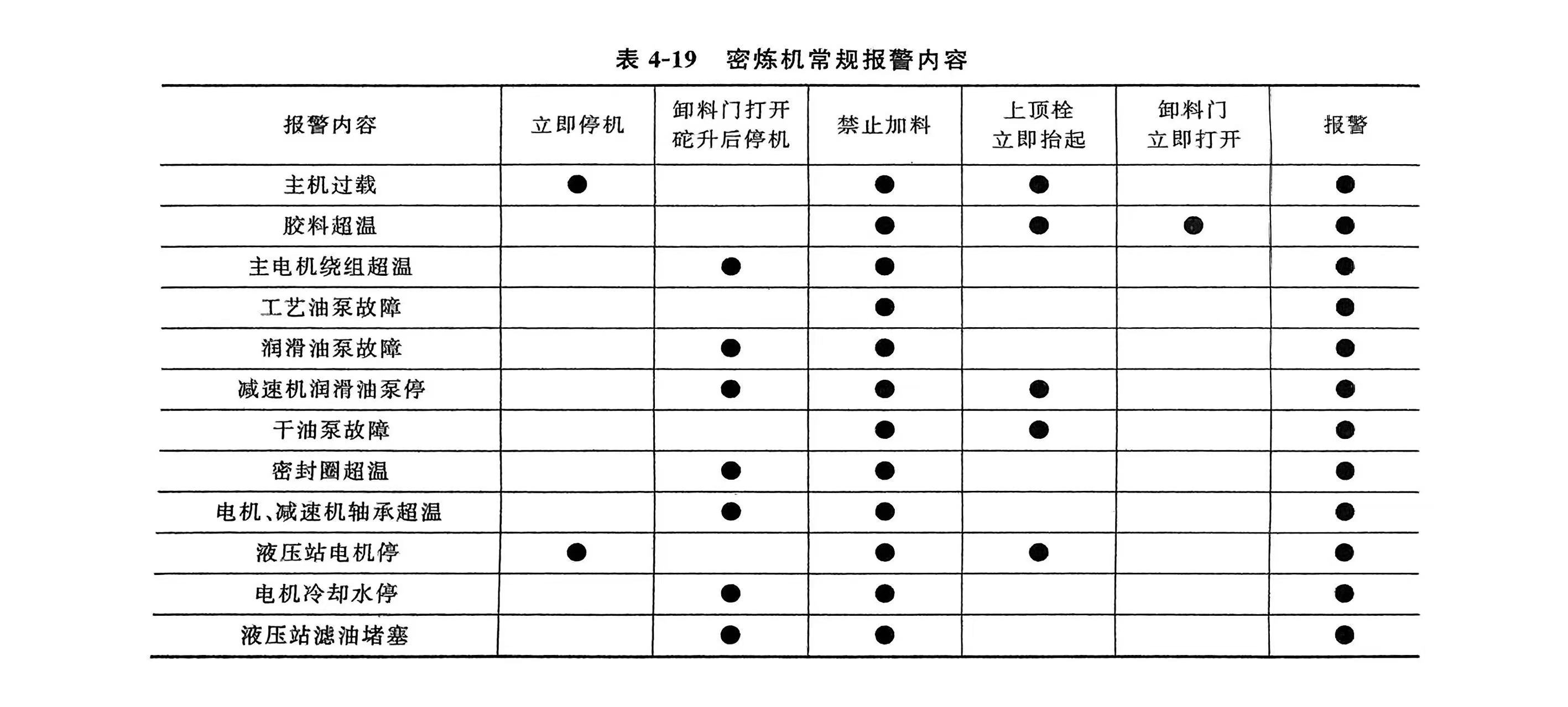

理。具体报警内容如表4-19所示。报警内容根据用户不同的要求可适当增减调整。
