密炼机压花升降、加料门和卸料门的启闭、转子端面密封的施压等都需要汽缸或液压缸进行驱动，其动力源是压缩空气系统或液压系统。

气动控制系统

采用气动加料、压料装置；气动卸料门；气动润滑泵及其他需要气动控制的密炼机需要

配置气动控制系统。气动控制系统的动力源是压缩空气，通常压力为0.6~0.8MPa。

（1）气控原理

密炼机的气动控制可以根据需要配置三级调压和无极调压控制系统。

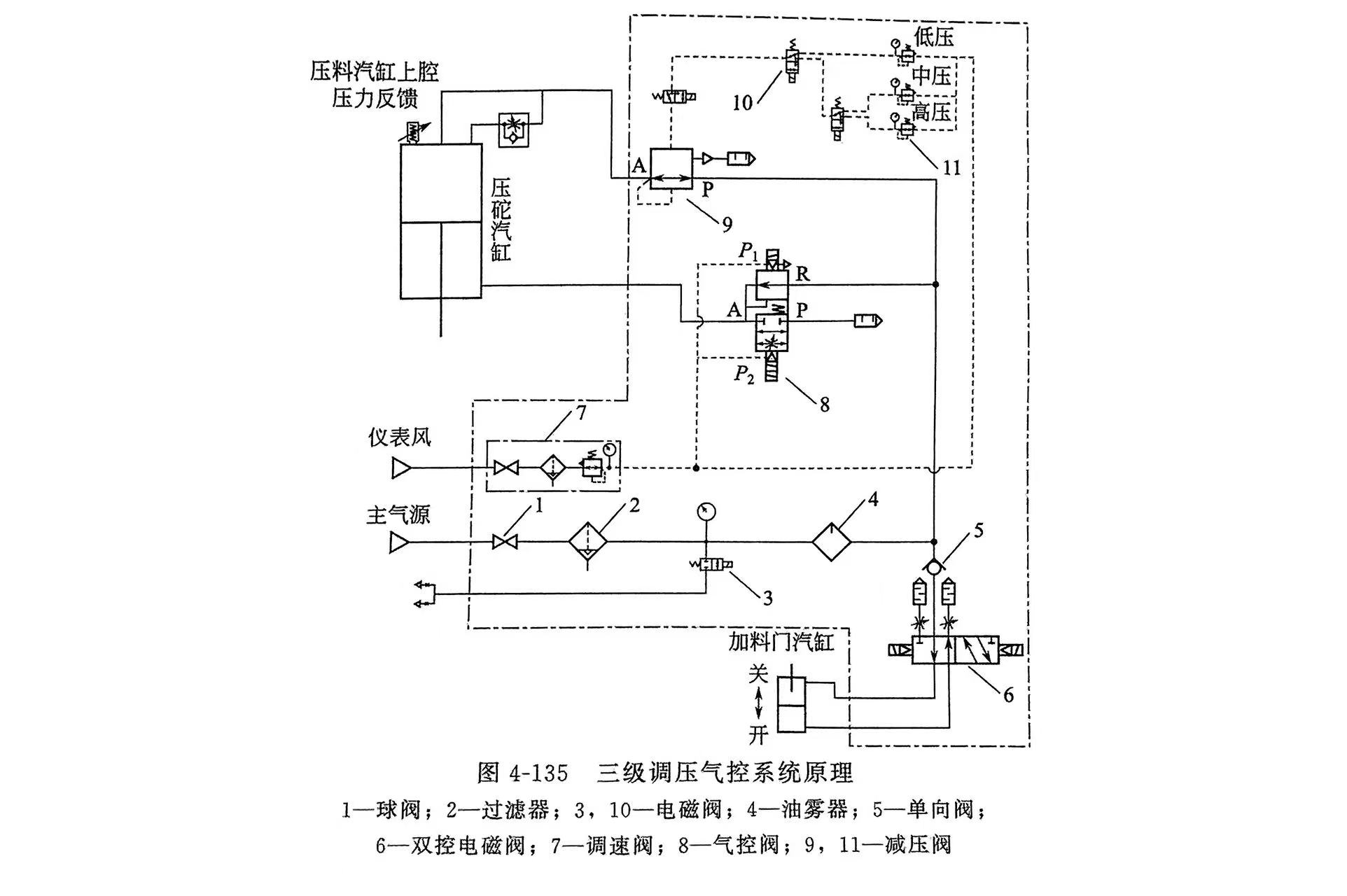

如图4-135 所示，该系统具有高压回路、中压回路和低压回路等三种回路。其可根据炼

塑工艺要求接通所需要的压力回路进行操控。

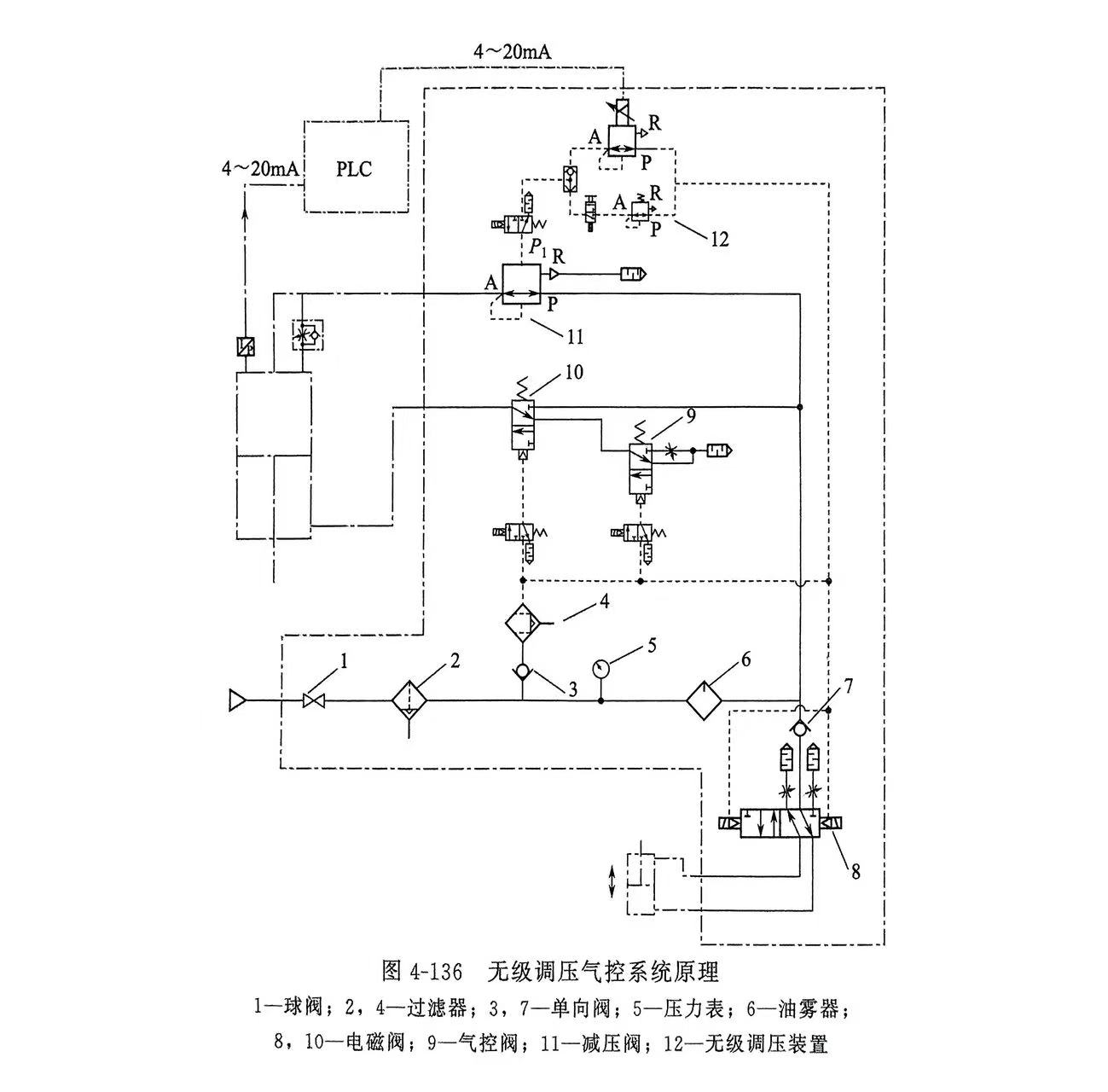

如图4-136所示，可以实现无极调压，按密炼工艺所需的压力值分别设定电动比例阀的压力值，由压力传感器给PLC输入信号，PLC 则可通过电流控制电动比例阀控制压力。

（3）压缩空气管路直径的确定

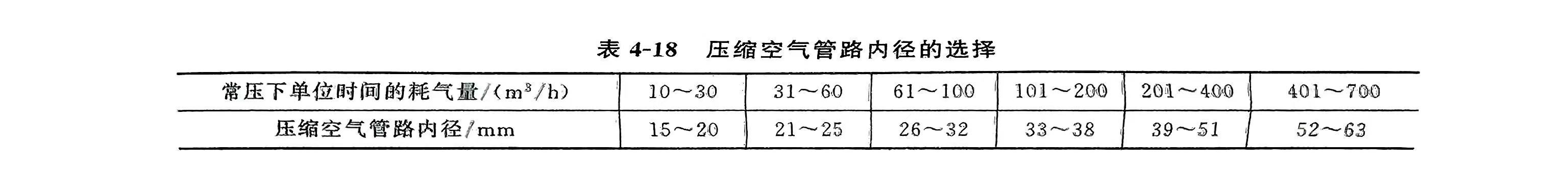

在气路控制系统中，主要应根据压料、卸料装置的汽缸体积和要求活塞或汽缸行程时间，求出在单位时间内消耗的空气量，再由单位时间的耗气量对照表4-18选择，查得压缩空气管路内径，并依次选择管路中的控制阀规格等。

供气总管的直径，由于密炼机各汽缸非同步工作，故可取与汽缸气管相同的直径。
