相切型密炼机基本结构特点国产的X（S）M 系列密炼机、GK-N系列密炼机；国外生产的F 系列密炼机；GK-N系列密炼机；BB 系列密炼机；PX 系列密炼机等均属于相切型密炼机。各系列密炼机的基本结构因属不同的公司生产而各有其特点，但由于其基本原理一致，通过技术交流和融通，相互取长补短，一些典型结构已日趋一致。

（1）气动压料装置密炼机

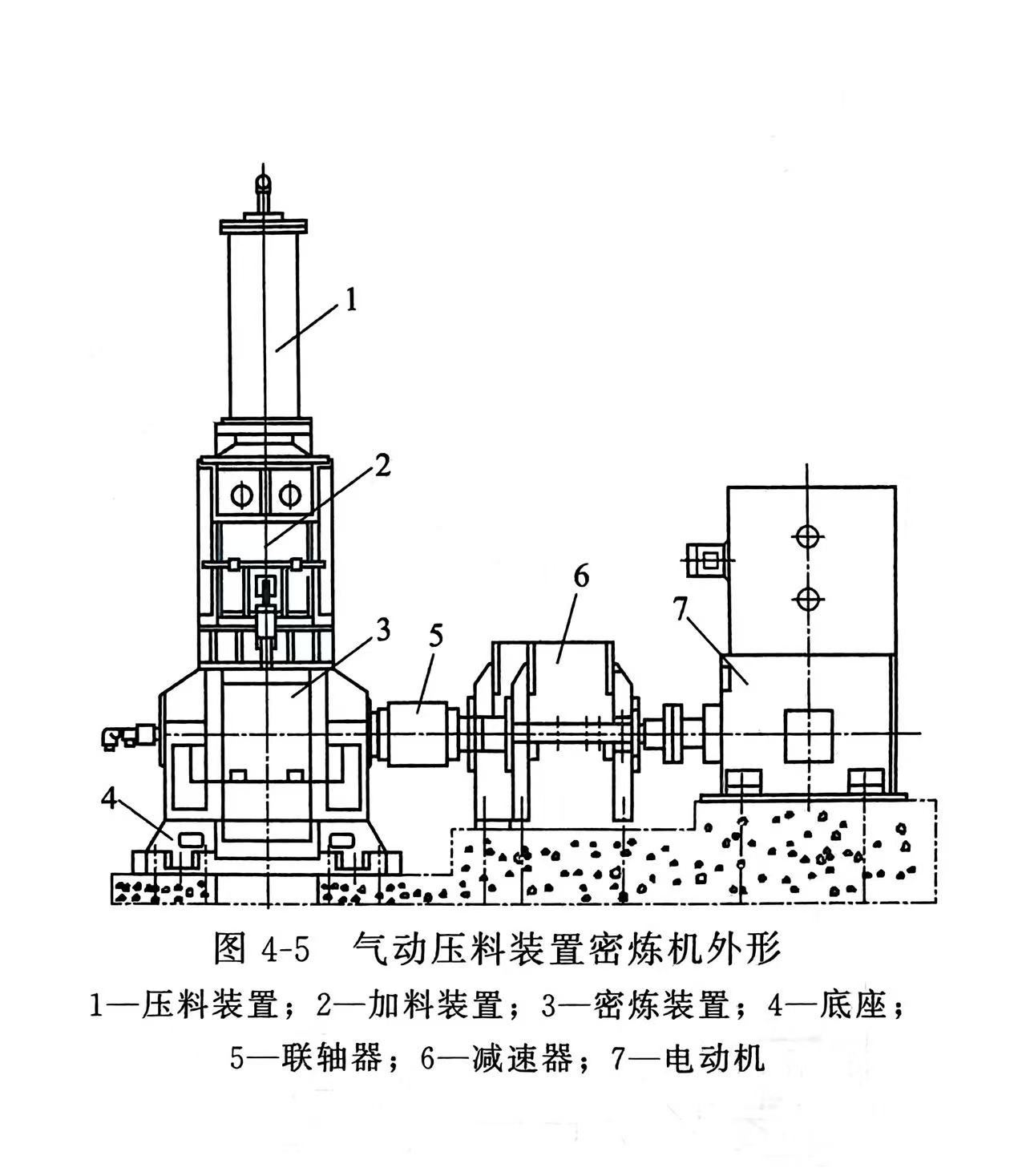

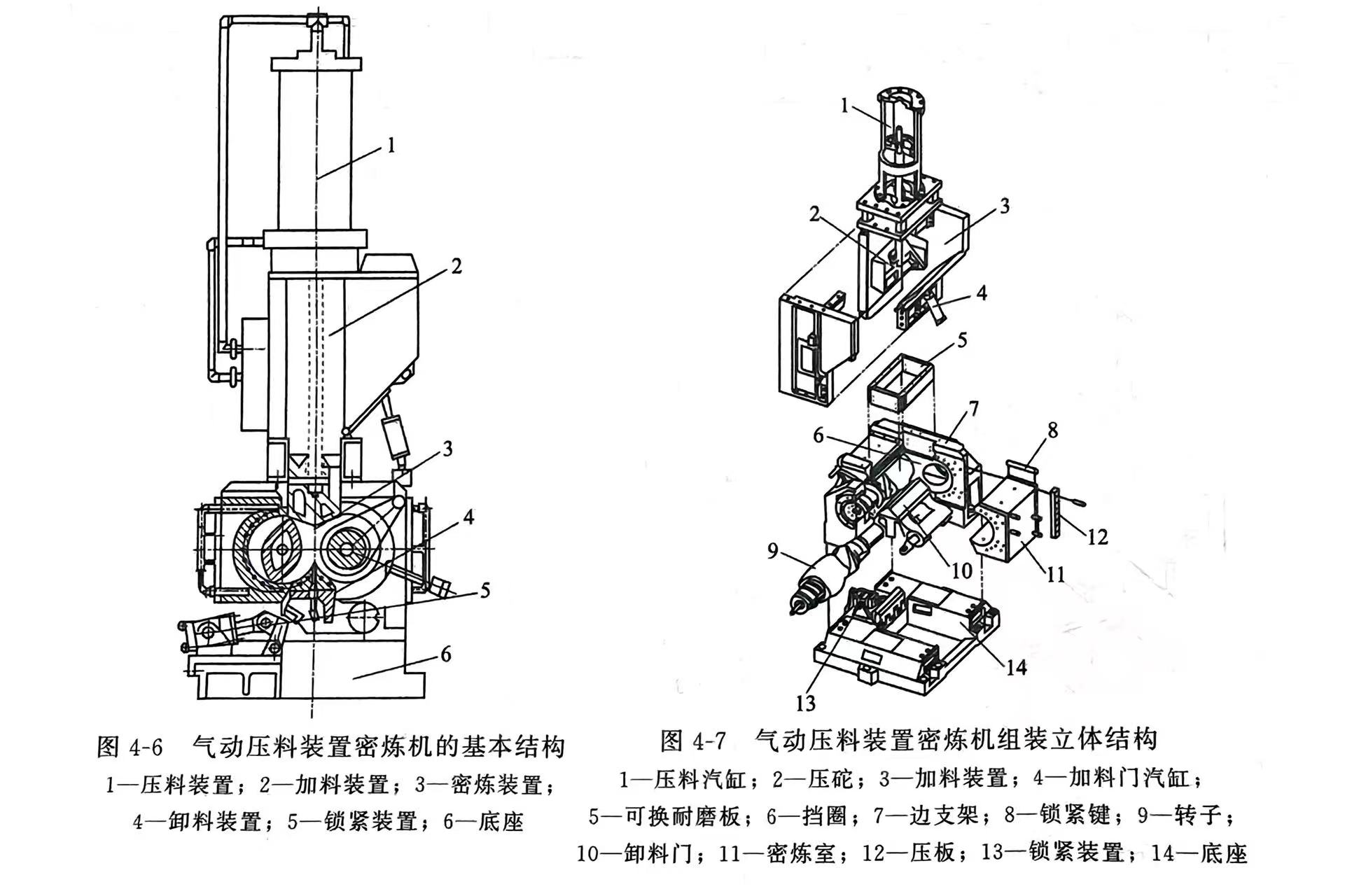

气动压料装置密炼机是指其压料装置中的上顶栓采用压缩空气驱动，结构简单实用、维护方便；但需配压缩空气站，运行成本高，综合能耗较高；对物料压力的精准控制较差。气动压料装置密炼机基本结构，以国产的X（S）M 系列气动压料装置密炼机为例，如图4-5所示。图4-6为气动压料装置密炼机的基本结构示意图；图4-7为气动压料装置密炼机组装立体结构。

如图4-7所示：其由前后密炼室、出水端和传动端边支架、气动加料装置、卸料门和锁紧装置等组成。密炼室内钻孔冷却，内表面堆焊耐磨合金，密炼室上部有4块耐磨板镶在边支架与密炼室中间。耐磨板内表面硬化处理，磨损后便于更换，边支架内测表面镶有挡圈，挡圈内表面硬化处理。转子轴承为双列向心球面滚子轴承，在承受大的径向载荷的同时还能承受较大的轴向力，防止转子轴向窜动。多种形式的转子可根据塑炼工艺的要求配选。转子端面密封多为FYH型。锁紧装置，大规格密炼机多曲拐式锁紧装置，小规格密炼机也有选用插板式锁紧装置。
