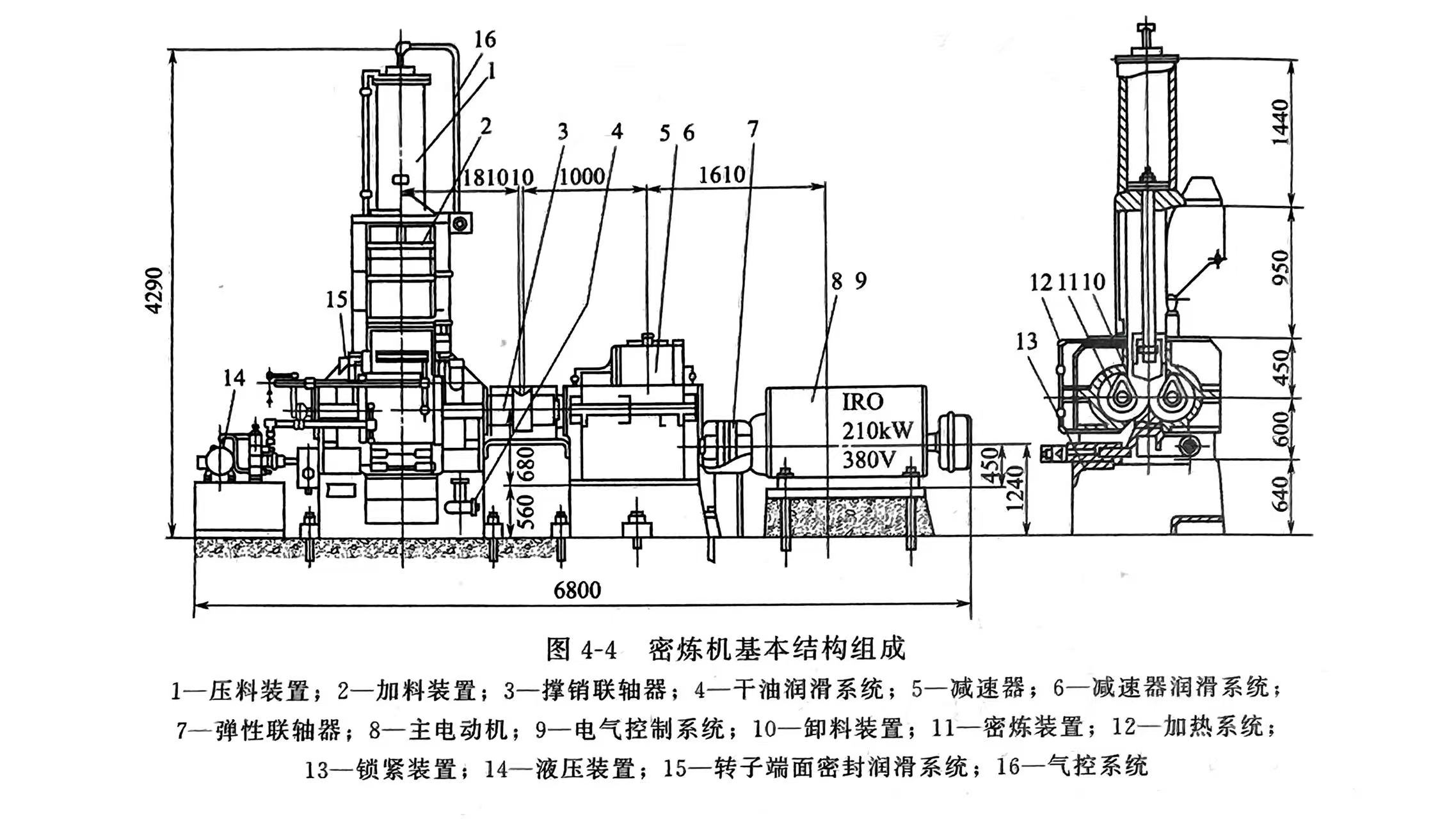

近代密炼机的结构组成如图4-4所示。它是一台气动压料的X（S）M-80×40 密炼机的结构示意图。它表示出密炼机主要由压料装置1、加料装置2、撑销联轴器3、密炼装置11、弹性联轴器7、减速器5、主电动机8、卸料装置10和锁紧装置13组成。此外还配有电气控制系统9、加热系统12、气控系统16、减速器润滑系统6、转子端面密封润滑系统15、液压系统14 和干油润滑系统4。这些系统保证主机的正常工作，是密炼机的重要组成部分。

近代密炼机特点：传动齿轮，包括速比齿轮，置于减速器内；密炼室与卸料门钻孔冷却；

密炼室内凡与物料接触表面均进行硬化处理；新型转子其轴承滚动轴承；转子端面密封装置采用液压式，密封效果好；卸料门为摆动式，卸料速度快；主电动机可以是单速、双速交流电动机，也可以是直流电动机、变频电动机；电控采用PC，智能化控制，实现自动化操作。
