加压式捏炼机

压料装置

压料装置固定在机架上，主要是由加压气缸、压砣、气控系统和密封装置等组成。加压气缸通过活塞杆与压砣刚性连接，实现压砣的升降运动。其速度和压力可调。在活塞杆上有防尘波纹管，混炼室上方的防尘罩，由气缸拖动可以升降。加料及捏炼过程中，防尘罩下落与混炼室上口密合，以防粉尘等扩散。压砣可以通水或蒸汽进行冷却或加热。

主传动系统

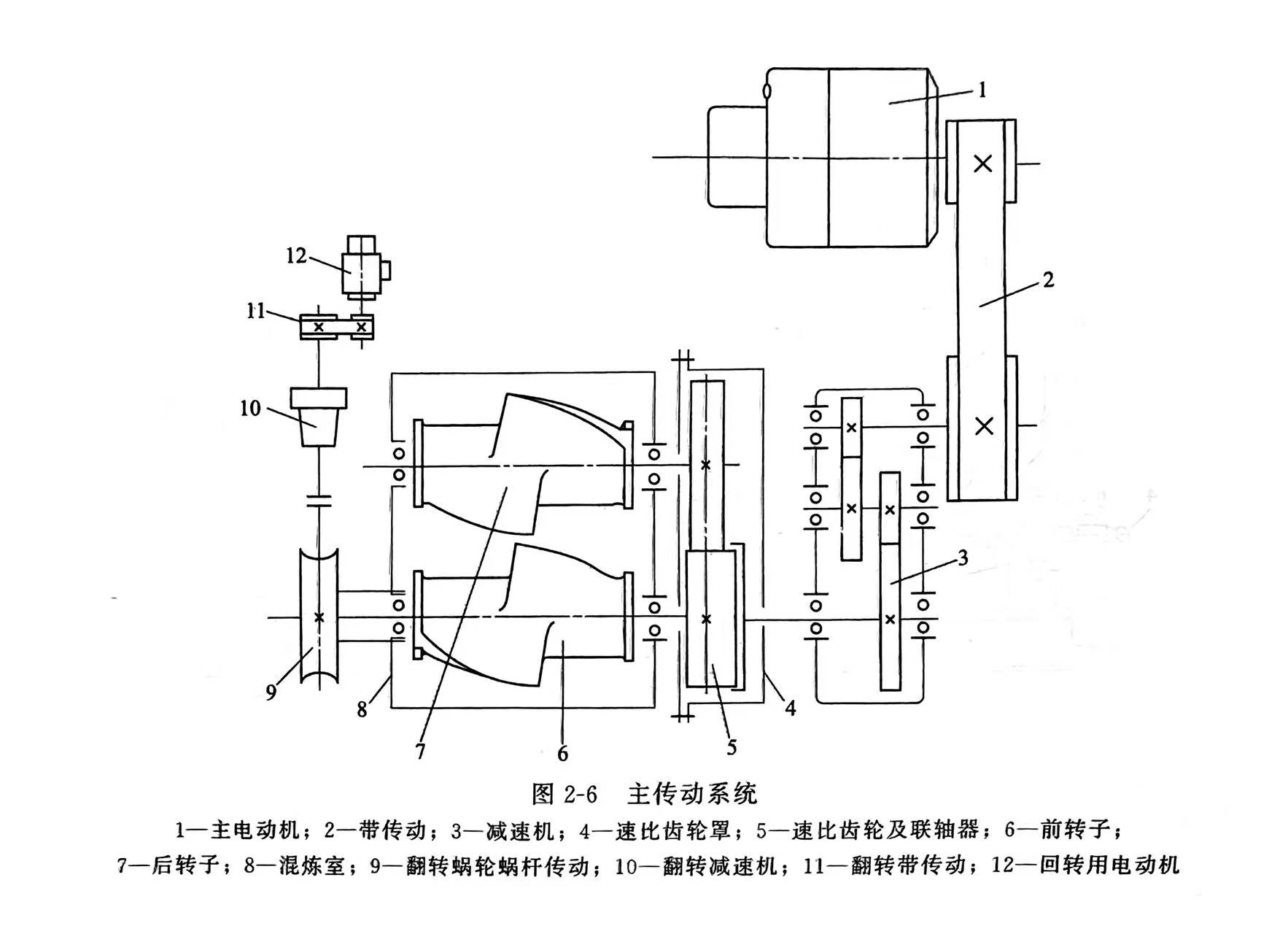

主传动系统由主电机、带传动、减速机和速比齿轮等组成，如图2-6所示。

加热、冷却系统

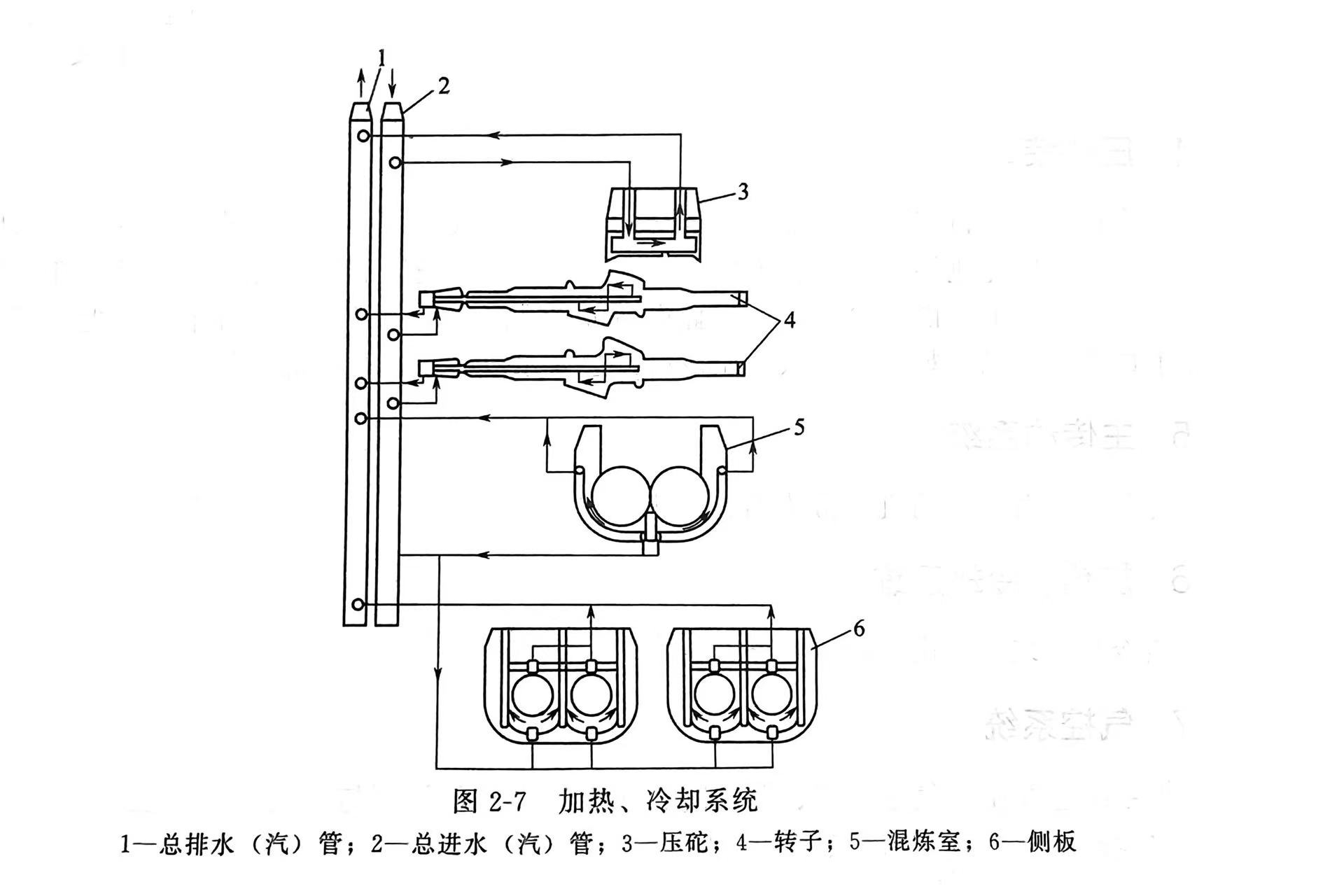

加热、冷却系统主要由阀门、管路、压力表及旋转接头组成，如图2-7所示。

气控系统

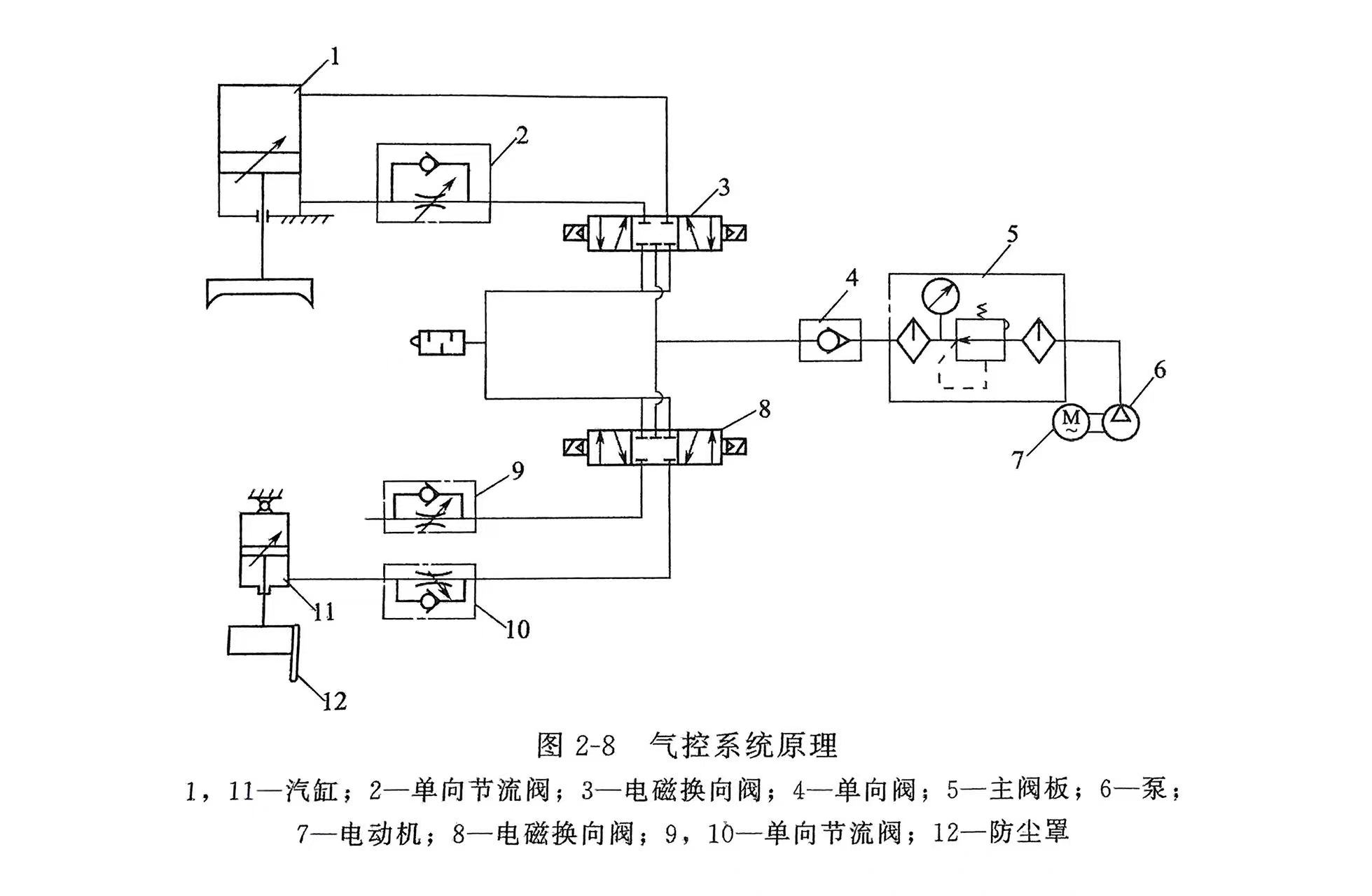

气控系统主要由空气过滤器、调压阀、油雾器以及各类阀与压砣加压气缸及防尘罩气缸组成回路控制速度及压力，如图2-8所示。

电控系统

整机的电气控制系统主要由主电动机、翻转电动机的控制系统、温控系统和检测系统组成。电控系统除根据需要完成主电动机启动、停止、混炼室翻转、复位、压砣升降、除尘罩升降及料温监测等动作要求外，还具有过流、超载、短路保护及信号报警、联锁和防止误操作等功能。当主机工作电流超过设定值时，压砣可以自动抬起。
