排气式挤出机的结构及工作原理

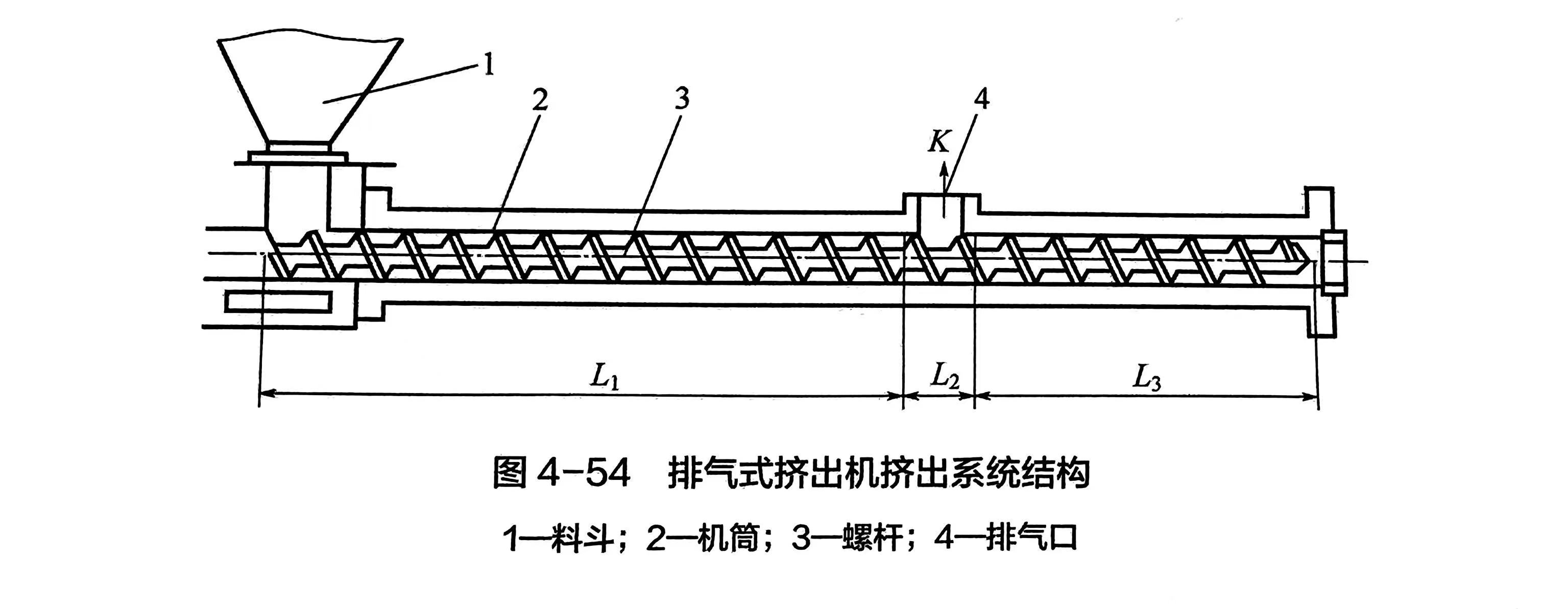

（1）排气式挤出机的结构 排气式挤出机结构与单螺杆挤出机结构的不同点是：排气式挤出机的机筒中段上方设有排气孔，它的螺杆由两段常规螺杆串联而成。机筒的排气口与两根螺杆的连接处对应。排气口前端的螺杆称为一阶螺杆，这段螺杆和常规螺杆相同，也分为加料段、压缩段和均化段。排气口后端螺杆称为二阶螺杆，它由排气段、第二压缩段和第二均化段组成，如图4-54所示。

（2）排气式挤出机工作原理 加入到排气式挤出机中的物料，经过第一阶螺杆的加料段、压缩段和均化段，基本被熔融塑化，物料中的水分、空气和挥发物等混合气体在混炼过程中逸出，因为排气口和真空泵管路相通，排气口的压力骤降，使得混合气体经过排气口时被抽出，熔融的物料被螺杆推向第二阶螺杆，继续通过第二压缩段和第二计量段，再次被混炼塑化，最后在等压、等量、等温的条件下，经挤出机机头口模挤出成型制品。这种由排气段连接的串联的螺杆可以是多级的，其排气也是多级的。
