从密炼机卸下来的胶料，经压片后，一般需经过冷却停放。冷却的目的是降低胶温和涂隔离剂，避免存放时粘在一起和发生自硫。

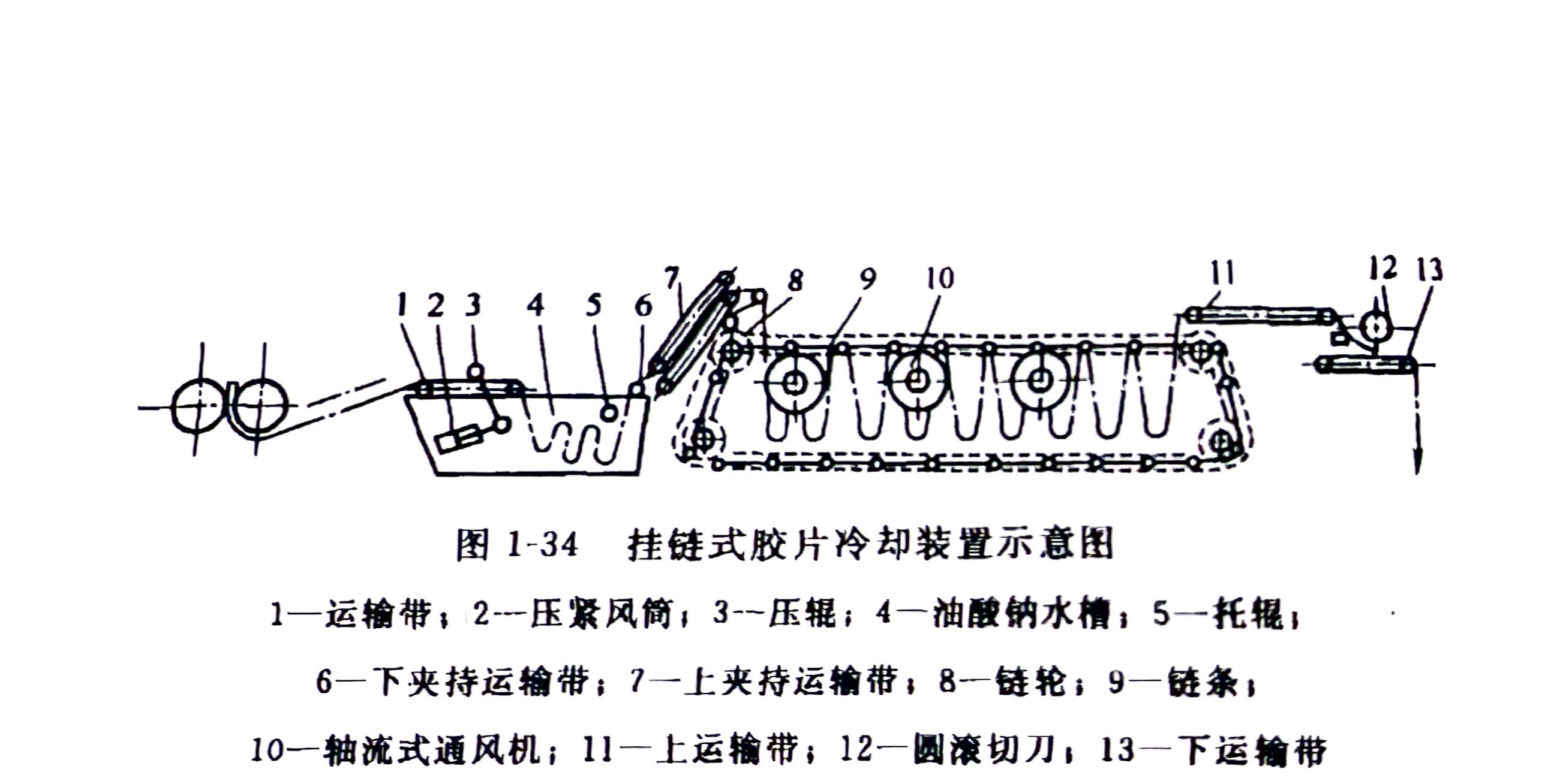

    胶片冷却装置是将从压片机上引下来的胶片连续进行涂隔离剂，冷却吹干和切片等一系列作业的机械操作装置。目前采用的有运输带式吹风冷却装置及挂链式的吹风冷却装置。因后者冷却效果好，且装置较短，故得到普遍采用，下面作简单介绍。挂链式胶片冷却装置结构示意图见图1-34所示，它由浸泡槽、夹持带、挂链和切刀等部分组成。

(1）浸泡槽 胶片浸泡部分有长方形开口槽一个，上面安装运输带1，以便牵引胶片入槽。为压紧前、后胶片的接头及防止胶片在运输带上打滑，在运输带上装有压辊3，由压紧风筒2加压。油酸钠水槽4内盛冷却液（隔离剂），胶片通过槽内后，一方面使胶片冷却，另一方面使胶片涂上一层隔离剂。槽内装有托辊 5，当胶片拉紧时，托辊随着上刀控制电位限制器，将夹持运输带停止。

胶片离开压片机后，不同胶料有不同的厚度和收缩率，故采用直流电动机或无级变速器来调整运输带的速度。

(2）夹持带 夹持运输带由上、下两层组成，上夹持运输带7靠下夹持运输带6压紧而被传动。胶片由这两条运输带夹持上升，存放在挂链9上。

(3）挂链 挂链由电动机通过减速机和链轮而驱动，链条节距为 180mm，运行速度约为1m/min。

挂链一侧安有 $500 轴流式通风机10三台，向存放在挂链上的胶片吹风，使胶片干燥和冷却。

(4) 切刀 由上运输带、下运输带 13、圆滚切刀12 和电动机减速机构组成。上运输带 11 牵引挂链上来的胶片供圆滚切刀切断，并由下运输带13运出叠堆存放。
