（1）塑料破碎机的组成

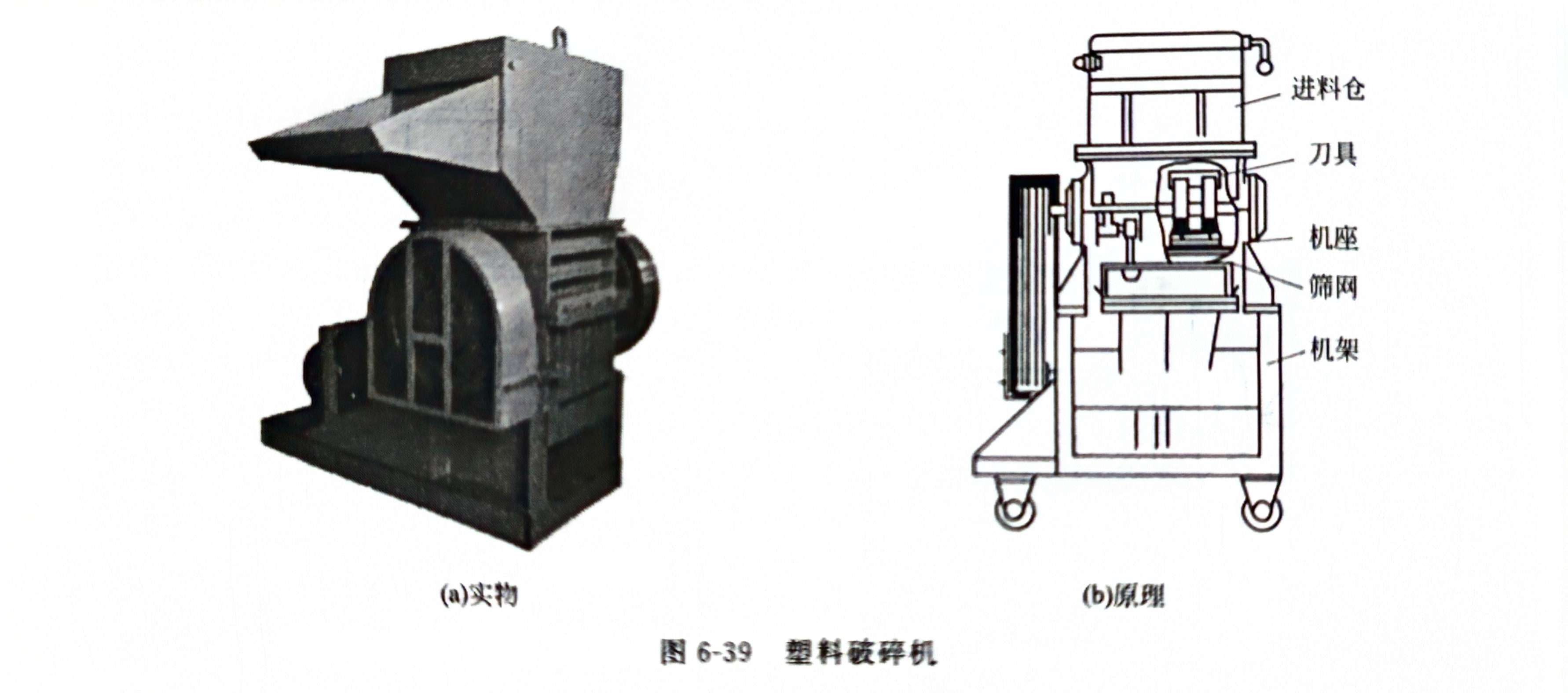

塑料破碎机的组成通常都包括进料仓、剪切装置、机座、机架等部分，其结构如图6-39所示。

      进料仓的作用是添加物料，以及防止物料在破碎过程中碎片的飞溅。一般由板材焊接而成，并用螺栓固定在机架盖上。较先进的进料仓一般为双层结构，中间充填隔声材料，使破碎机的噪声明显减少。

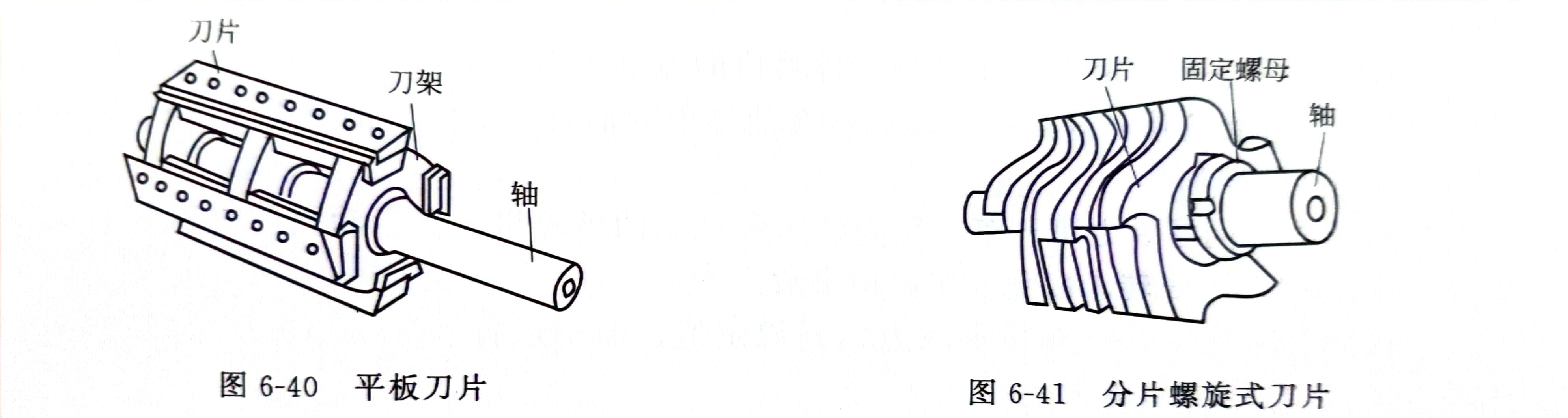

      剪切装置由旋转刀、固定刀、筛网等组成。旋转刀具有锐利的刃口；在破碎室内壁上也装有固定刀，通过刀具的相对运动将破碎物剪断。根据筛网上筛孔的大小，可以得到各种粒度不同的破碎物。旋转刀基本有平板刀片和分片螺旋式刀片两种形式，如图6-40和图6-41所示。其中分片螺旋式的刀体组装形式破碎力大，适用范围广。

      由于废旧塑料中的杂质含量多，在破碎过程中很容易被磨损，若是使用磨损大的刀具，则会出现大尺寸的破碎片，降低破碎机的产量，同时在再生利用时还会带来加料和输送的困难，如后续挤出造粒。因此，刀具必须有足够的耐磨性和硬度等。为了保持刀刃的锋利，每破碎一定量的塑料后应对刀刃进行修磨。

      筛网是保证破碎得到粒度大小合适的破碎物，破碎机的产量是随筛网孔尺寸的增大而提高的；而比能耗则随筛网孔尺寸的增大而降低。但网孔尺寸较大时，会得到颗粒大、松密度较低的破碎物，这会影响后续挤出造粒等。

      机座一般采用铸件，用以支承、安装旋转刀轴。机座上、下盖用铰链连接，上盖可自由

开启，便于维修及调整旋转刀、固定刀。机座下装有筛网。

      机架由角钢焊接而成，是连接、支承所有零件的基础。其底部装有活动轮架，便于设备

的安装、移动。

出料仓由板材焊接而成，其作用是集装破碎物。

    （2）塑料破碎机的工作原理塑料破碎机在工作时，由电动机经传动装置驱动旋转刀轴旋转，使安装在旋转刀轴上的旋转刀与固定在机座上的固定刀组成剪切副。当需破碎废旧塑料经进料仓进入破碎室时，在旋转刀与固定刀的不断剪切作用下逐渐被剪碎，当剪碎后的物料粒度小于筛网孔径时，经筛网筛滤后通过出料仓被挤出，最后装袋包装即得到一定粒度大小的破碎废旧塑料。
