温度控制装置组成 在挤出过程中准确地测定和控制挤出机的温度并减少其波动，对提高产品的产量和质量是至关重要的，通常主要是对机头、机筒、螺杆的各段进行温度的测量和控制。

       温度控制装置主要由测温仪、温度指示调节仪两部分组成。测温仪主要有热电偶、测温电阻和热敏电阻等类型。其中热电偶最为常用。

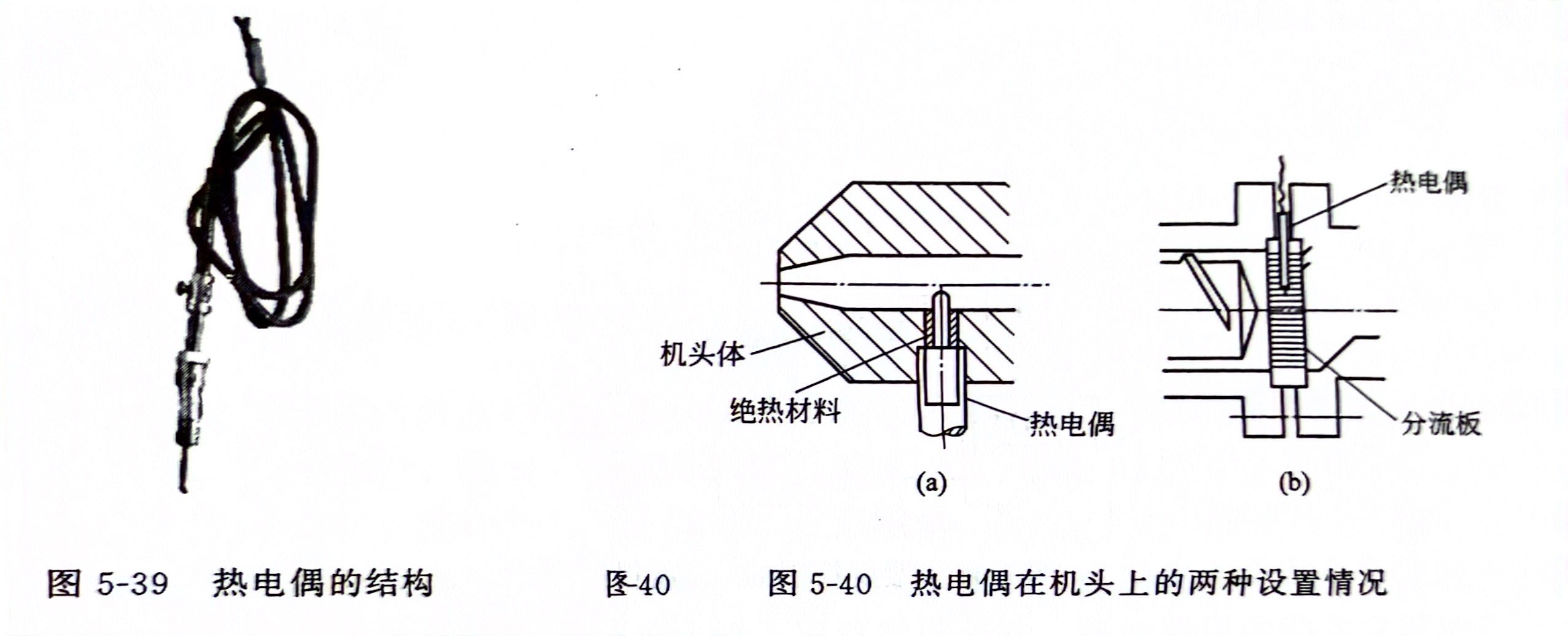

       热电偶的结构如图5-39所示，热电偶测温头是由两根不同的金属或合金丝（铂佬﹣铂、镍铬﹣镍铝等）一端连接，接点处为测温端；另一端作输出端分别连接毫伏计或数字显示电路。测温时，由于测温端受热，与输出端产生温差，而形成温差电势，测量出温差电势的大小，即可确定测温点的温度。热电偶安装在机头处装设时，最好是能使热电偶直接与物料接触，以便能更精确地测量和控制机头的温度，一般有两种设置情况，如图5-40所示。若需要测量和控制螺杆的温度，热电偶可装在螺杆上。

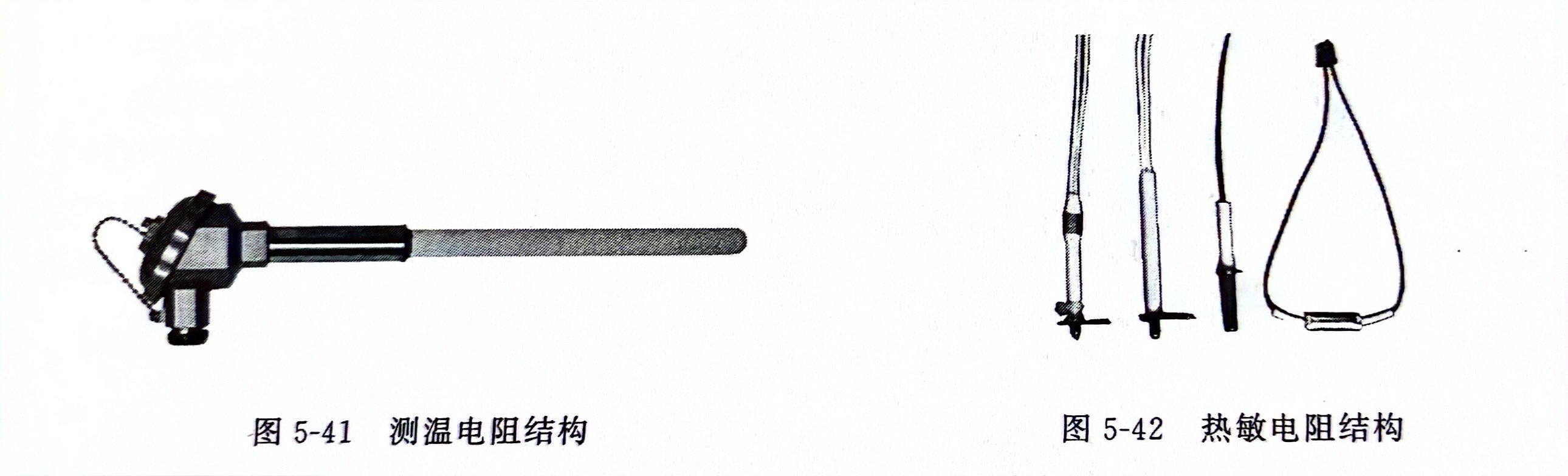

      测温电阻是利用温度来确定导体电阻的数值，再将此数值转换成温度值的一种测温方法，结构如图5-41所示。它是用铂金、铜和镍等作为电阻的。测温电阻的体积比热电偶大，也比热敏电阻大。在测温时还存在探测的迟缓现象，但它可以直接测定温度。

热敏电阻是由数种金属氧化物组成的测温电阻，其结构如图5-42所示。它的温度系数小，探测的迟缓现象也小，所以得到广泛应用。用它来测低温的效果较好，在360℃以上使用较长时间时就会表现不稳定。

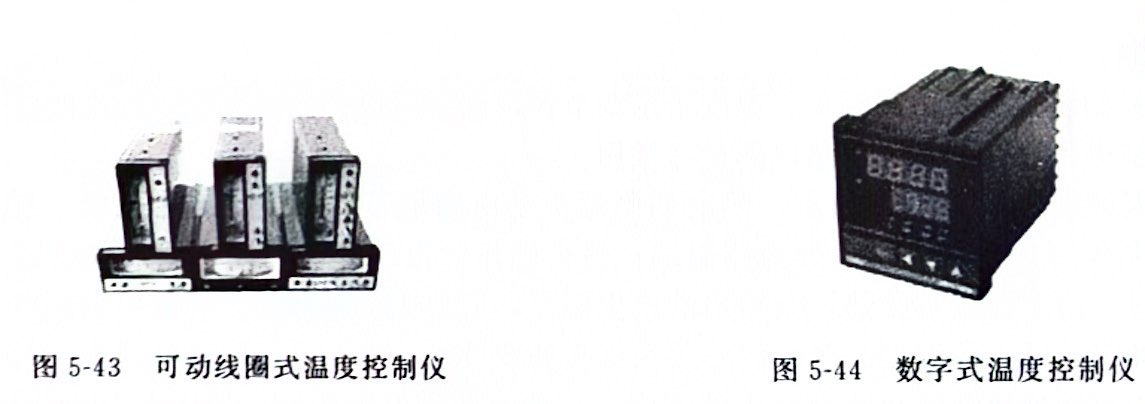

      温度指示调节仪的类型有可动线圈式温度控制仪、数字式温度控制仪等。可动线圈式温度控制仪是放于永久磁铁磁场内的可动线圈，由热电动势的作用所产生的电流通过它时，它就会按照电流的比例转动起来而指示温度。如图 5-43所示，目前所采用的有XCT-101、XCT-111、XCT-141、XCT-191等。

数字式温度控制仪是把热电偶产生的热电势通过数字电路用数码管显示出来，如图5-44所示。它更为准确、直观，调节方便，已越来越广泛地被用于挤出机的温度控制。
