单螺杆挤出机料筒结构形式与特点 料筒的结构形式通常有整体式料筒、组合式料筒、衬套式料筒和双金属料筒等几种,整体式料筒是在整体坯料上加工出来的。这种结构容易保证较高的制造精度和装配精度,也可以简化装配工作,便于加热冷却系统的设置和装拆,而且热量沿轴向分布比较均匀,但这种料筒要求较高的加工制造条件。

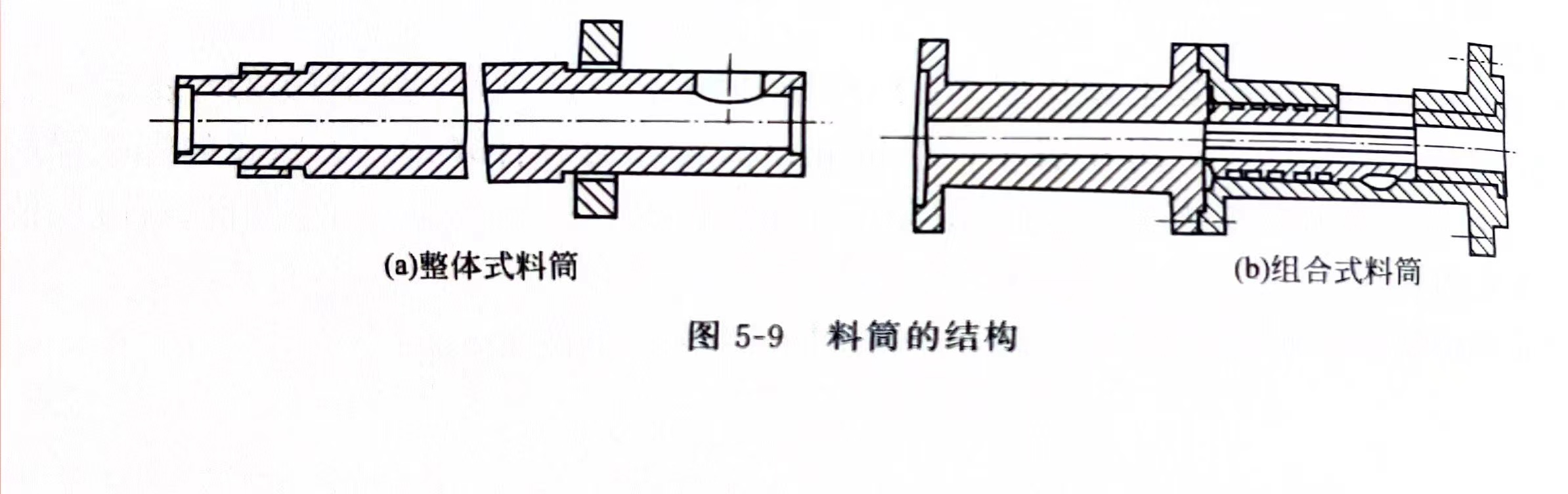

单螺杆挤出机料筒结构形式与特点 料筒的结构形式通常有整体式料筒、组合式料筒、衬套式料筒和双金属料筒等几种(图5-9)。整体式料筒是在整体坯料上加工出来的。这种结构容易保证较高的制造精度和装配精度,也可以简化装配工作,便于加热冷却系统的设置和装拆,而且热量沿轴向分布比较均匀,但这种料筒要求较高的加工制造条件。
组合式料筒是指一根料简由几个料筒段组合起来。一般排气式挤出机和用于材料改性的挤出机多采用组合料筒。采用组合式料筒有利于就地取材和加工,对中小型厂是有利的,但实际上组合料筒对加工精度和装配精度要求很高。组合式料筒各料筒段多用法兰螺栓连接在一起,这样就破坏了料筒加热的均匀性,增加了热损失,也不便于加热冷却系统的设置和维修。
双金属料筒通常是在碳素钢料筒的内壁离心浇铸一层耐磨合金,如Xaloy合金,然后加厚至所需尺寸,这种料筒有很好的耐磨性、耐腐蚀性,从而可大大延长料筒的使用寿命。
