非连续换网器 非连续换网器有手动操作的快速换网装置和液压驱动的滑板式非连续换网器等多种结构形式。

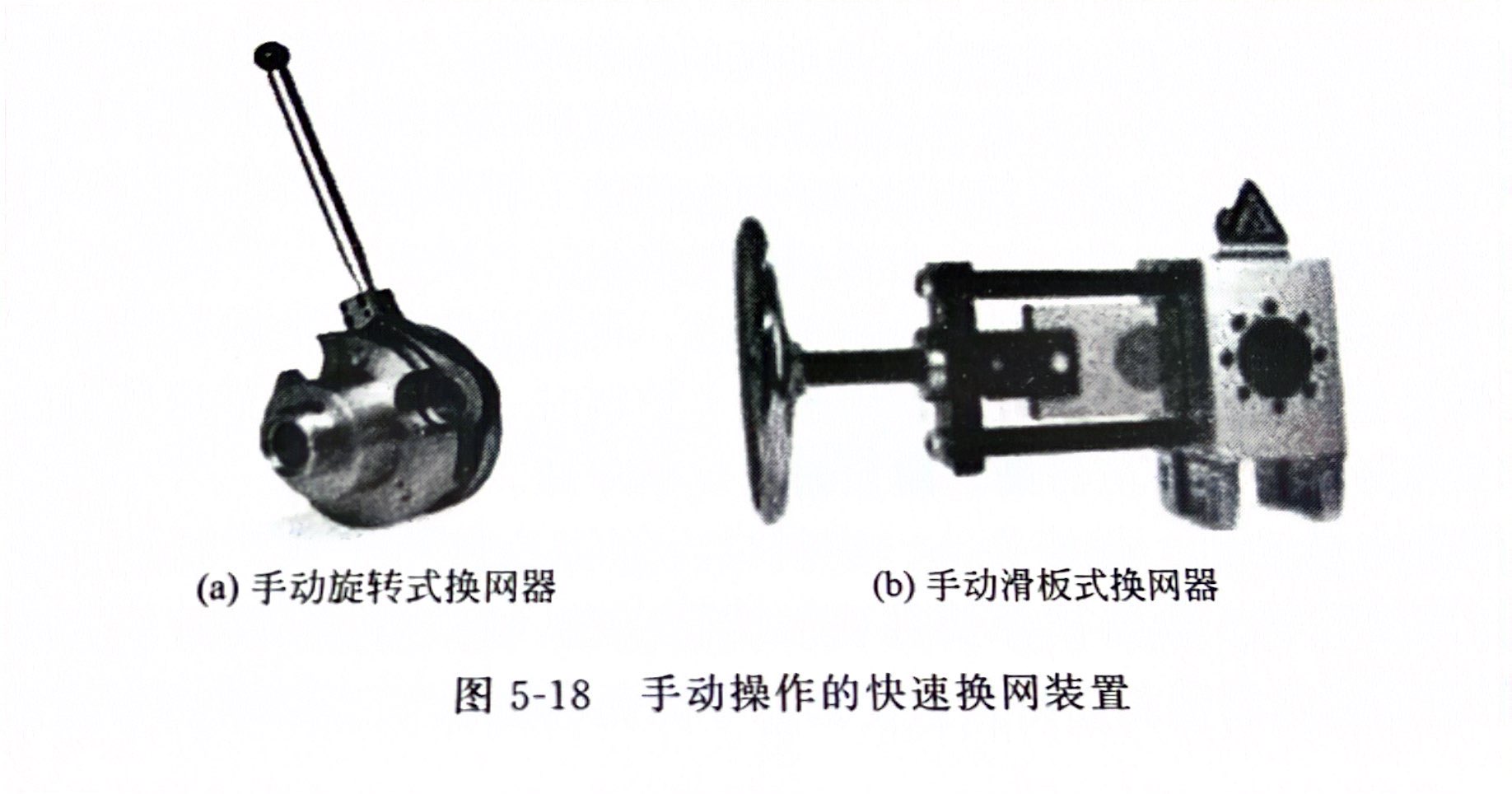

手动操作的快速换网装置结构如图5-18所示,它是最简单的一种换网装置,在换网时挤出生产线必须中断。

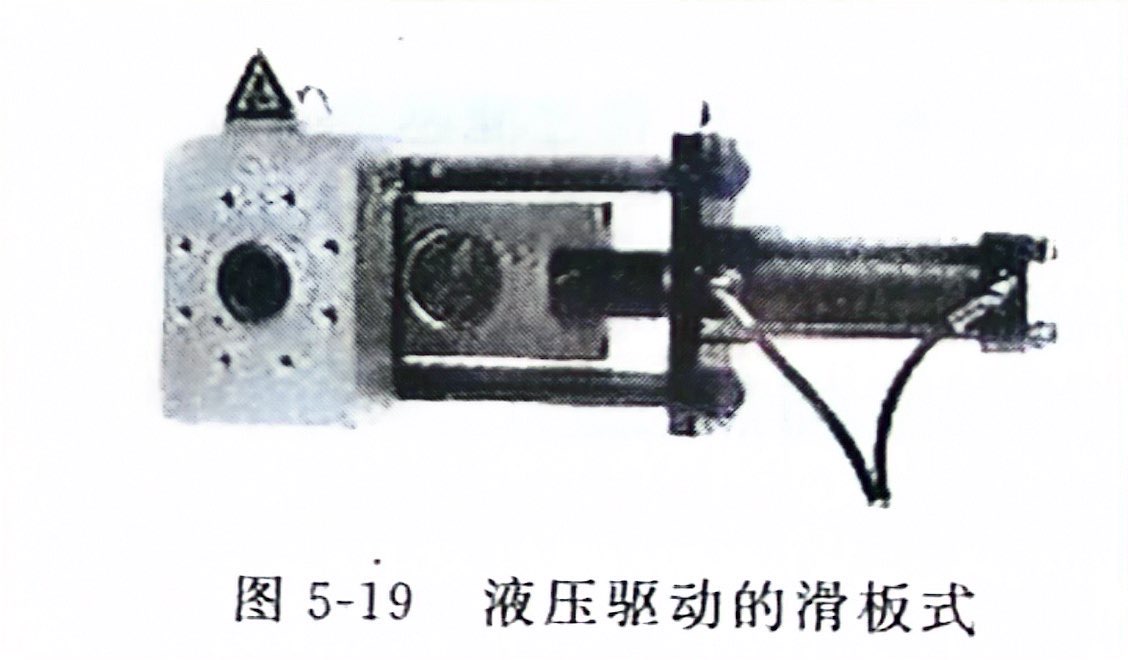

液压驱动的滑板式结构如图5-19所示,它通过液压驱动滑板实现换网动作。需要换网时,液压活塞将带有滤网组的分流板向一侧移开,移出的脏网更换后备用,同时将带有新网的分流板移入相应位置。此装置的换网时间少于1s,但熔体的流动会受到瞬时影响。主要用于工业生产中,若用于拉条切粒生产,则会破坏料条。
非连续换网装置
