挡板式混炼挤出机主要用于快速大容量密炼机的排料，做补充混炼，也可以用于挤出胎面及最终混炼。

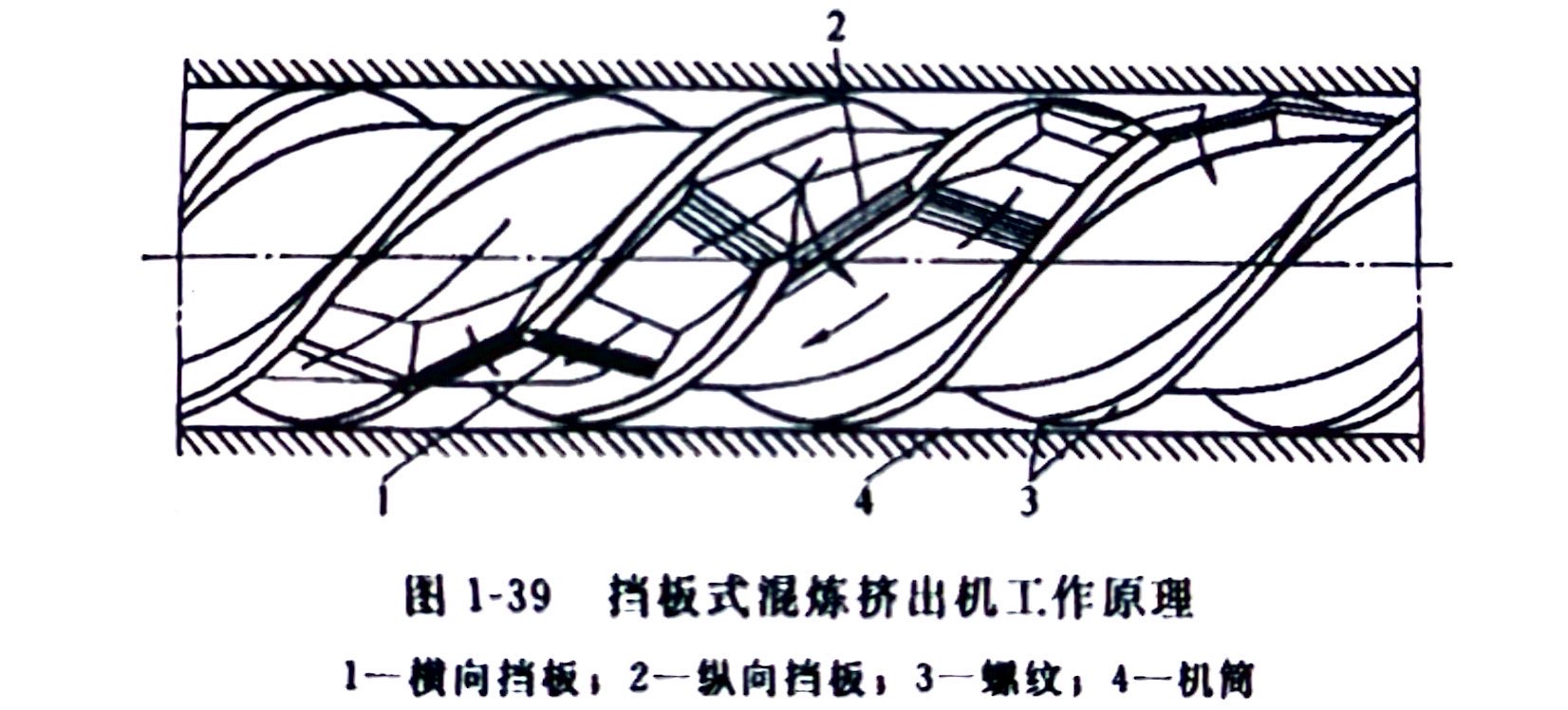

    挡板式混炼挤出机主要工作部分是一个带有横向挡板和纵向挡板的多头螺杆，挡板式混炼挤出机工作原理如图 1-39 所示。胶料在挤出过程中多次被螺纹和挡板进行分割、汇合、剪切、搅拌，完成混合作用。横向挡板垂直于相邻两个螺纹面，它阻挡胶料的流动，对胶料产生较大的剪切作用。连接两个螺纹的挡板称纵向挡板，它使胶料产生分流作用，使胶料不断分割、混合。纵向与横向挡板的连接点即为分流点。在挤出过程中胶料各质点运动的行程不同，但它们经过纵向和横向挡板数却是相同的。因此所受的机械剪切、混合作用是相同的，故混炼的质量均匀。另一方面，剪切作用最大发生在靠近机筒壁墅处，传热效果好，胶料升温不大、操作稳定。

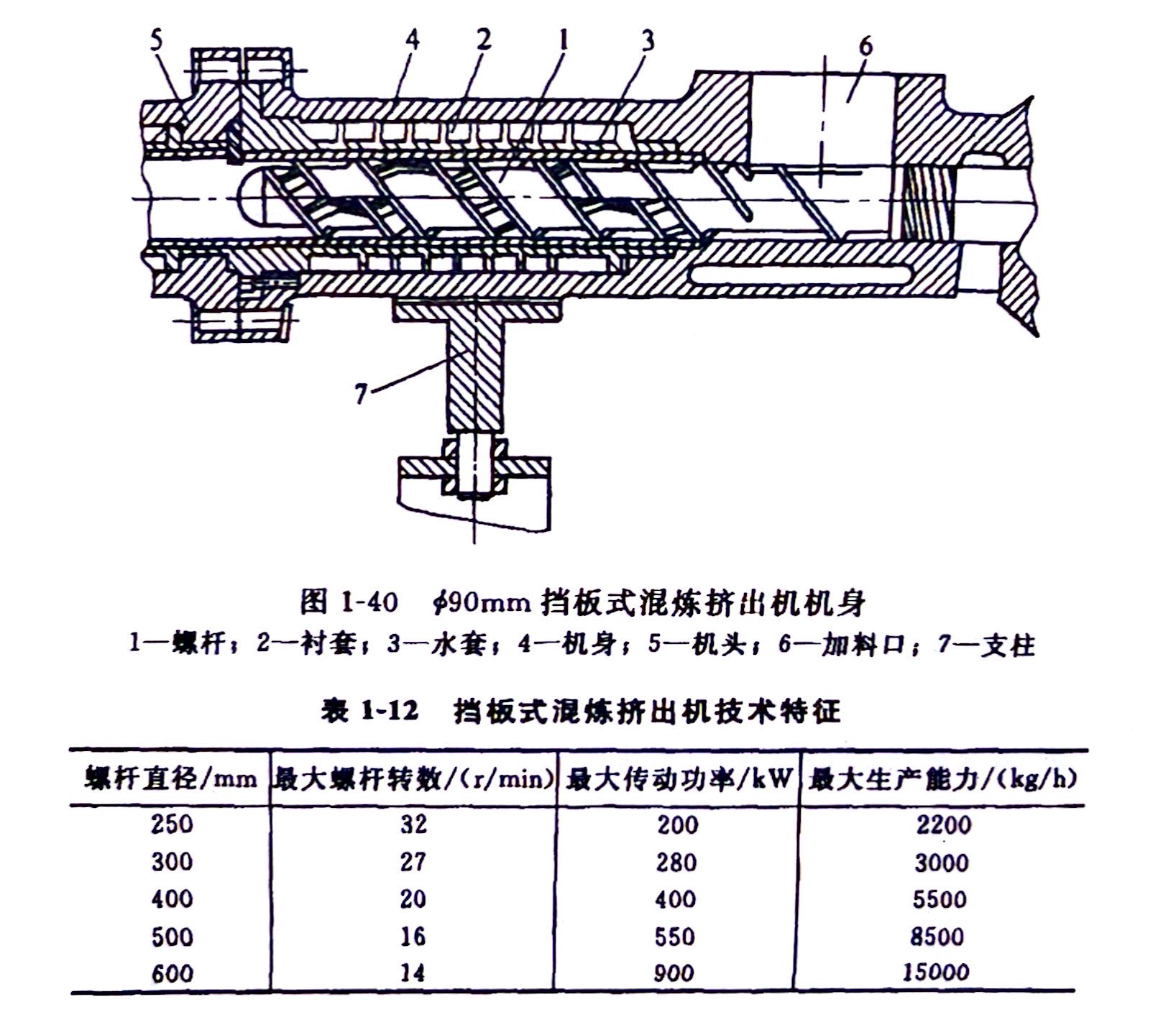

    图1-40为＄90mm挡板式混炼挤出机机身工作部分。表1-12为挡板式混炼挤出机技术特征。
