1.基本结构

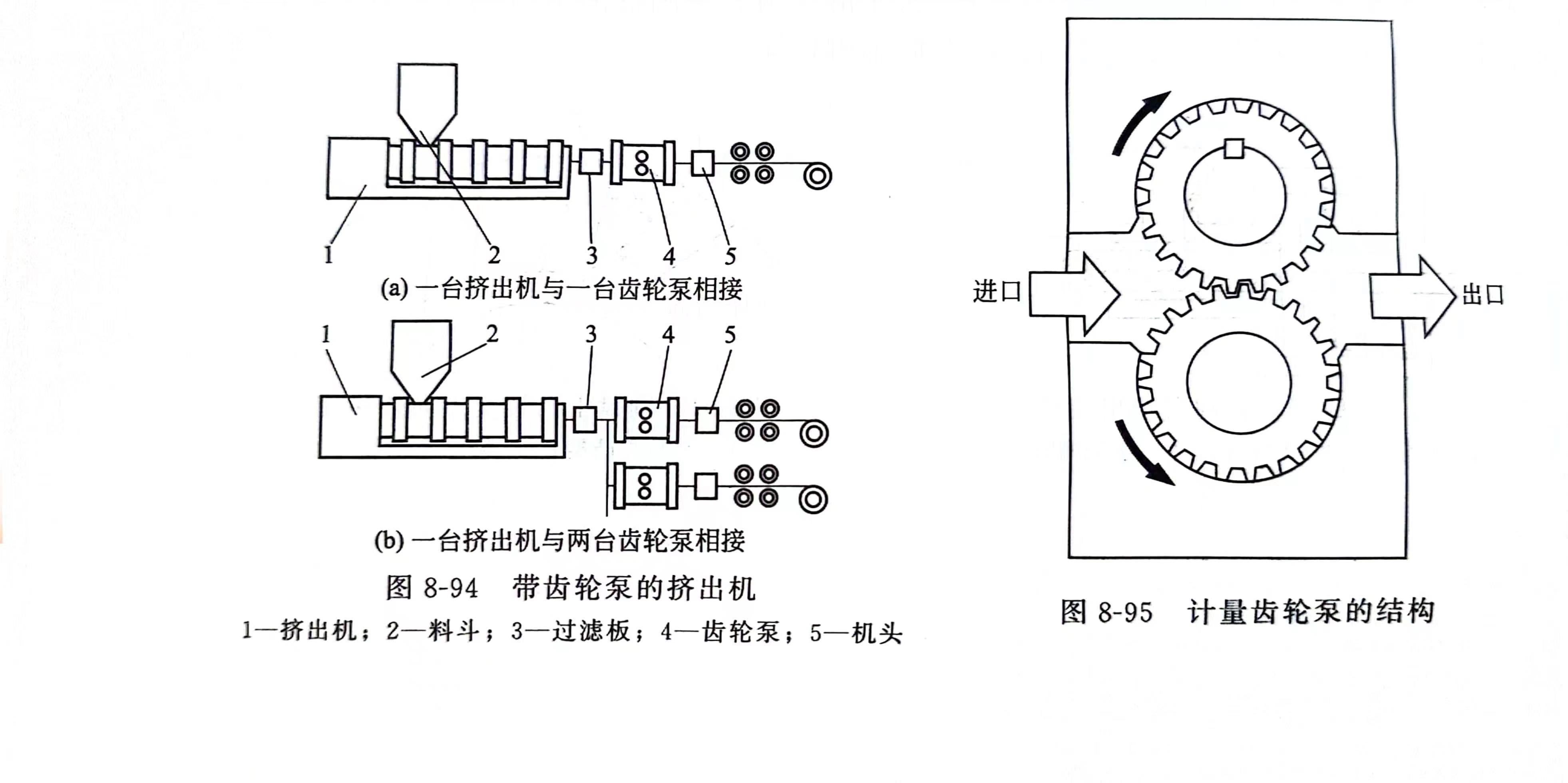

      带齿轮泵的挤出机主要由熔融挤出机、过滤器、计量齿轮泵和机头组成。一台挤出机可以与一台齿轮泵相接（图8-94），也可与两台以上齿轮泵相接图[8-94（b）]。计量齿轮泵的结构如图8-95所示。

      2.工作原理

      经过熔融挤出机塑化熔融后的物料，经过滤器进入齿轮泵，两齿轮作反向回转，将熔融物料以一定压力和流量送至机头挤出成型。一般计量齿轮泵精度较高，但不耐腐，只能用于聚乙烯、聚丙烯、聚苯乙烯、尼龙等物料的挤出。
