辊简速比是指压延机相邻辊简辊面线速度之比。它是保证正常存料回转、混炼、剪切和挤压，从而获取高塑化质量的重要条件。在塑料压延中，辊缝前面的积料区内的物料由于被辊筒挤压而不停地进行着旋转、混炼的过程，并受到强烈的剪切作用，从而使其温度升高。在压延的速度较低（一般≤30m/min），制品厚度较大时，其辊筒对物料的挤压力也较小，剪切过程也不是很剧烈，其速比可以取1.2或更大些，亦不会造成料温升高过度；但是，当压延速度提高到一定程度后（如60m/min以上），并且制品厚度较小时，辊筒线速度非常高，同时对物料的挤压力也提高很多，对物料的剪切作用非常强烈，此时若还是采用较大的速比，容易造成物料温度急剧升高，使物料加工性能改变，严重的还会使物料发生热解。所以此时一般取较小的速比，通常在1.1以下。压延不同的制品所选速比也不同，压延塑料薄膜速比较小，一般为1~1.08，而压延人造革，透明硬片等要大些。

      现代塑料压延机的生产速度越来越快，生产的制品品种也越来越多。因此，要求压延机的各辊筒要能够相对独立地调节线速度，以易于按生产工艺调整各辊筒之间速比。新型的压延机为多采用单个电动机分别驱动单个减速机，通过万向联轴器传动分别驱动各锟筒的传动机构，使其速比可任意调节。

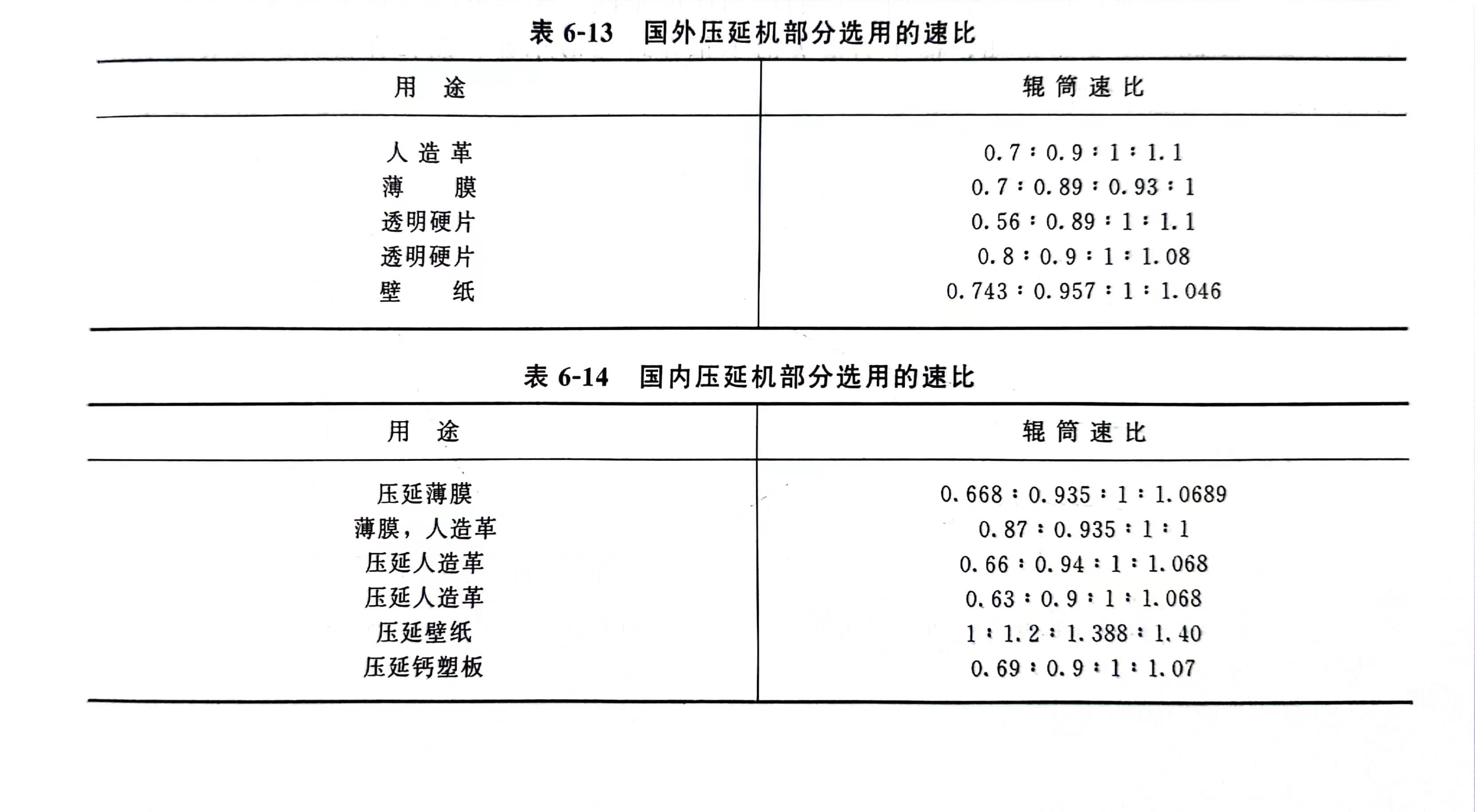

      压延机辊筒速比一般根据制品工艺需要结合生产经验确定。各种产品的速比都不相同，一般可参考表6-13和表6-14选用。
