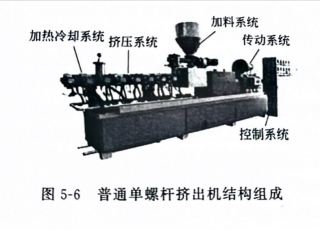

普通单螺杆挤出机主要由挤压系统、传动系统、加料系统、加热冷却系统、控制系统等部分组成。图5-6所示为普通单螺杆挤出机结构组成。
挤压系统主要由料筒、螺杆、分流板和过滤网等组成,图5-7所示为螺杆与机筒。物料通过挤压系统而塑化成均匀的熔体,并在这一过程中建立起一定压力,使物料在螺杆的作用下被压实,并连续地定压、定量、定温地挤出。
传动系统主要由电机、齿轮减速箱和轴承等组成,其作用是驱动螺杆,并使螺杆在给定的工艺条件(如温度、压力和转速等)下获得所必需的扭矩和转速并能均匀地旋转,完成挤出过程。
加料系统主要由料斗和自动上料装置等组成。其作用是向挤压系统稳定且连续不断地提供所需的物料。
加热冷却系统主要由机筒外部所设置的加热器、冷却装置等组成。其作用是通过对机筒、螺杆等部件进行加热或冷却,保证成型过程在工艺要求的温度范围内完成。
挤出机的控制系统由各种电器、仪表和执行机构组成,根据自动化水平的高低,可控制挤出机的拖动电机、驱动油泵、油(汽)缸以及其他各种执行机构所需的功率、速度及其检测;控制挤出机的温度、压力、流量,最终实现对整个挤出机组的自动控制和对产品质量的控制。
